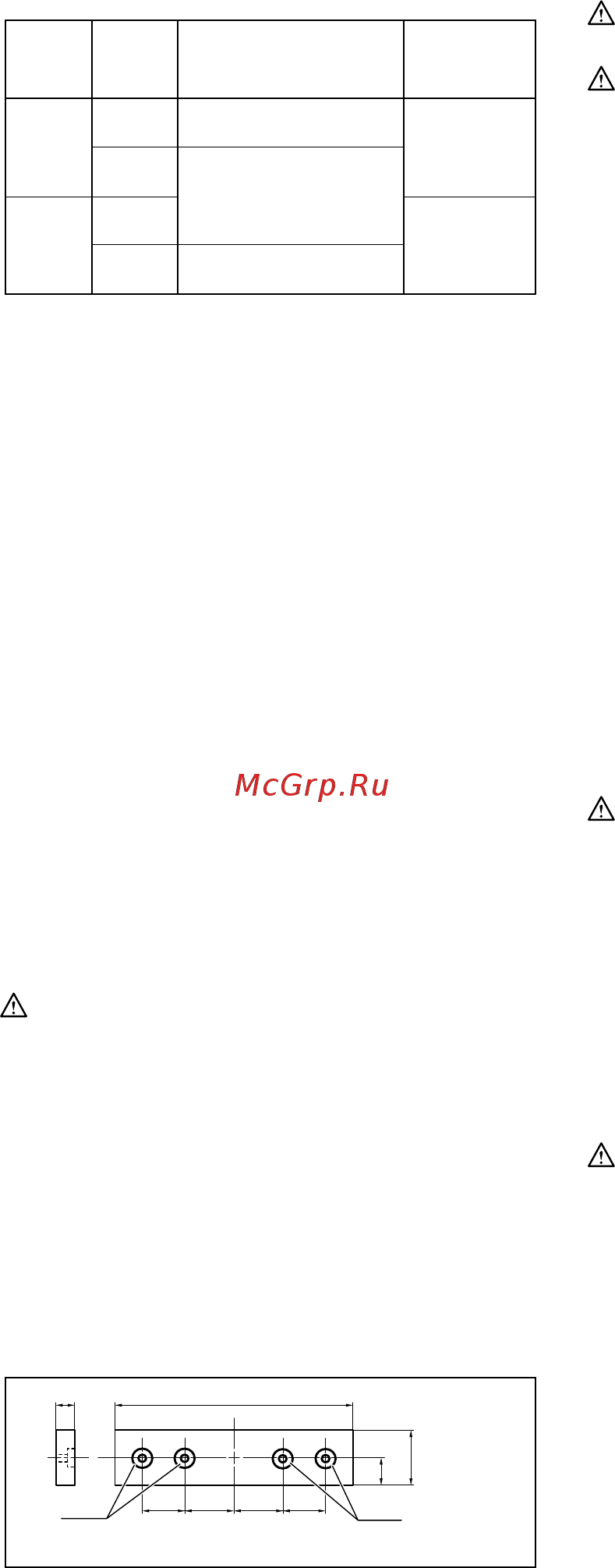

46
Listposisjon
på fig. A
Kanten av listen mot føringsvernet
(1)
Kontaktflaten mot taket skal
ligge an mot føringsvernet.
Kontaktflaten mot taket skal
ligge an mot føringsvernet.
For utvendig
hjørne
Den ferdige listen vil
være på venstre
side av bladet.
Den ferdige listen vil
være på høyre side
av bladet.
For innvendig
hjørne
Kontaktflaten mot veggen skal
ligge an mot føringsvernet.
Ferdig list
(2)
(3)
(4)
Bord (B)
006362
Eksempel:
Ved saging av profillist med 52/38° vinkel for
posisjon (1) på fig. A:
• Vipp og fest innstillingen for gjæring i
vertikalplanet på 33,9° VENSTRE.
• Juster og fest innstillingen for gjæring i
horisontalplanet på 31,6° HØYRE.
•
Legg profillisten med dens brede
baksideoverflate (skjult) ned på
dreiefoten, med KONTAKTFLATEN MOT
TAKET mot føringsvernet til sagen.
• Det ferdige stykket som skal brukes, vil
alltid befinne seg til VENSTRE for
bladet etter at snittet er utført.
7. Sage aluminiumekstrudering
Fig.37
Når du sikrer aluminiumsekstruderinger, må du
bruke avstandsklosser eller biter av kapp som vist
i figuren for å forhindre at aluminiumen deformeres.
Bruk en skjærevæske når du sager
aluminiumsekstruderingen for å forhindre at det
legger seg aluminiumsstøv på bladet.
ADVARSEL:
•
Du må aldri forsøke å kutte tykke eller runde
aluminiumsprofiler.
Tykke eller runde
aluminiumsprofiler kan være vanskelige å feste
tilstrekkelig og kan løsne når du sager. Dette kan føre
til at du mister kontroll over arbeidsstykket/maskinen
og påføres alvorlige skader.
8. Gjæringskloss
Bruk av gjæringsklosser hjelper til med å sikre
flisfrie kutt i arbeidsemnene. Fest en gjæringskloss
til føringsflaten ved hjelp av hullene i flaten.
Mål for anbefalt gjæringskloss finner du i figuren.
15 mm Over 450 mm
62 mm-65 mm
18 mm
45 mm
103 mm 65 mm103 mm
1
1
014279
FORSIKTIG:
• Bruk rett tre med jevn tykkelse som trekledning.
ADVARSEL:
•
Bruk skruer til å feste treet som vender mot
føringsvernet. Skruene skal monteres slik at
skruehodene er nedenfor treets overflate, slik at
de ikke kommer i veien for plassen til det
materialet som skjæres.
Dersom materialet som
skjæres kommer ut av posisjon, kan huset uventet
bevege seg under skjærearbeidet, og dette kan føre
til at du mister kontrollen og til alvorlig personskade.
MERKNAD:
• Når trekledningen er festet, må du ikke dreie på
dreiefoten med senket hendel. Bladet og/eller
trekledningen vil bli skadet.
9. Sporsaging
Fig.38
Et datokutt kan gjøres på følgende måte:
Juster nedre grenseposisjon for bladet med
justeringsskruen og stopperarmen for å begrense
bladets skjæredybde. Se avsnittet "Stopperarm".
Når du har justert bladets nedre grenseposisjon,
kutter du parallelle riller på tvers av
arbeidsstykkets bredde. Bruk uttrekksfunksjonen
som vist i figuren. Bruk deretter et huggjern for å
fjerne arbeidsstykkematerialet mellom rillene.
ADVARSEL:
• Ikke forsøk å utføre denne typen kutt ved hjelp
av en bredere bladtype eller et falseblad. Hvis
du forsøker å skjære riller ved hjelp av et bredere
blad eller falseblad, kan sageresultatene bli dårlige
og det kan oppstå farlige tilbakeslag (kickback).
• Når du er ferdig med å skjære riller og ønsker å
utføre andre typer saging, må du huske å
returnere stoppearmen til opprinnelig stilling.
Hvis du forsøker å sage når stoppearmen står i feil
posisjon, kan sageresultatene bli dårlige og det
kan oppstå farlige tilbakeslag (kickback).
FORSIKTIG:
• Sett stopperarmen tilbake til utgangsposisjon når
du utfører noe annet enn sporsaging.
Bærbart verktøy
Fig.39
Pass på at maskinen er koblet fra strømnettet (støpselet
skal være ute av stikkontakten). Fest bladet i en vertikal
gjæringsvinkel på 0°, og drei dreiefoten til største mulige
høyre gjæringsvinkel i horisontalplanet. Fest glidestengene,
så den nedre glidestangen er låst i den posisjonen vognen
har når den er trukket helt mot operatøren, og de øvre
stengene er låst i den posisjonen vognen har når den er
skjøvet helt mot føringsvernet (se avsnittet med
tittelen ”Skyvelåsjustering”.) Senk håndtaket helt, og lås det
i nedre stilling ved å skyve inn stopperstiften.
Kveil opp strømledningen ved hjelp av ledningsholderne.
1. Hull
