45
4. Skråskjæring
Fig.34
Løsne spaken og vipp sagbladet for å stille inn
skråvinkelen (se avsnittet "Justere skråvinkelen").
Stram spaken godt igjen for å sikre skråvinkelen
du har valgt. Fest arbeidsstykket med en
skrustikke. Sørg for at sleden er trukket helt tilbake
til brukeren. Skru på verktøyet uten at bladet er i
kontakt med noe, og vent til bladet når full
hastighet. Senk så hendelen forsiktig til helt senket
posisjon mens du utøver trykk parallelt med bladet,
og SKYV SLEDEN MOT FØRINGSFLATEN FOR
Å SAGE ARBEIDSEMNET. Når kuttet er ferdig,
må du slå av sagen og VENTE TIL BLADET HAR
STOPPET HELT før du hever det helt igjen.
ADVARSEL:
• Når bladet er stilt inn for gjæringssaging i
vertikalplanet, må du forsikre deg om at
vognen og bladet kan bevege seg fritt under
hele kutteprosessen. Ikke start opp maskinen
før dette er kontrollert. Hvis vognen eller bladet
blir hindret under sagingen, kan det oppstå
tilbakeslag (kickback) som kan gi alvorlige
personskader.
• Når du utfører gjæringssaging i vertikalplanet
må du passe på å holde hendene borte fra
sagbladets bane. Vær oppmerksom på at
bladvinkelen kan gi et feilaktig inntrykk av
sagbladets faktiske bane. Kontakt med sagbladet
vil gi alvorlige personskader.
• Ikke hev bladet før det har stoppet helt. Ved
gjæringssaging i vertikalplanet kan det skje at det
avkappede arbeidsstykket hviler mot bladet. Hvis
bladet da heves mens det fremdeles roterer, kan
det kaste ut den avkappede biten. Dette vil føre til
at materialet fliser seg opp, og alvorlige
personskader kan oppstå.
MERKNAD:
• Når du trykker ned håndtaket, må du trykke
parallelt med bladet. Hvis du trykker i vertikal
retning for dreiefoten, eller endrer trykkretningen
mens du sager, vil snittet bli mindre presist.
• Før du skråskjærer, kan det være nødvendig å
justere glidevernet. Se avsnittet "Justering av
føringsvernet".
5. Lamellsaging
Kombinasjonssaging innebærer at gjæringssaging
i vertikalplanet utføres samtidig som det sages en
gjæringsvinkel i horisontalplanet.
Kombinasjonssaging kan utføres i vinkelen som er
angitt i tabellen.
Gjæringsvinkel Skjæringsvinkel
Venstre 0 - 45
Venstre og høyre 0 - 45
010340
Når du utfører kombisaging, finner du forklaringer i
"Pressaging", "Skyvesaging", "Gjærsaging" og
"Skråskjæring".
6. Sage profillister og hulkillister
Profillister og hulkillister kan sages på en
gjæringssag for kombinasjonssaging, med listene
lagt flatt på dreiefoten.
Det finnes to vanlige typer profillist og en vanlig
type hulkillist; profillist med 52/38° veggvinkel,
profillist med 45° veggvinkel og hulkillist med 45°
veggvinkel. Se figurene.
Fig.35

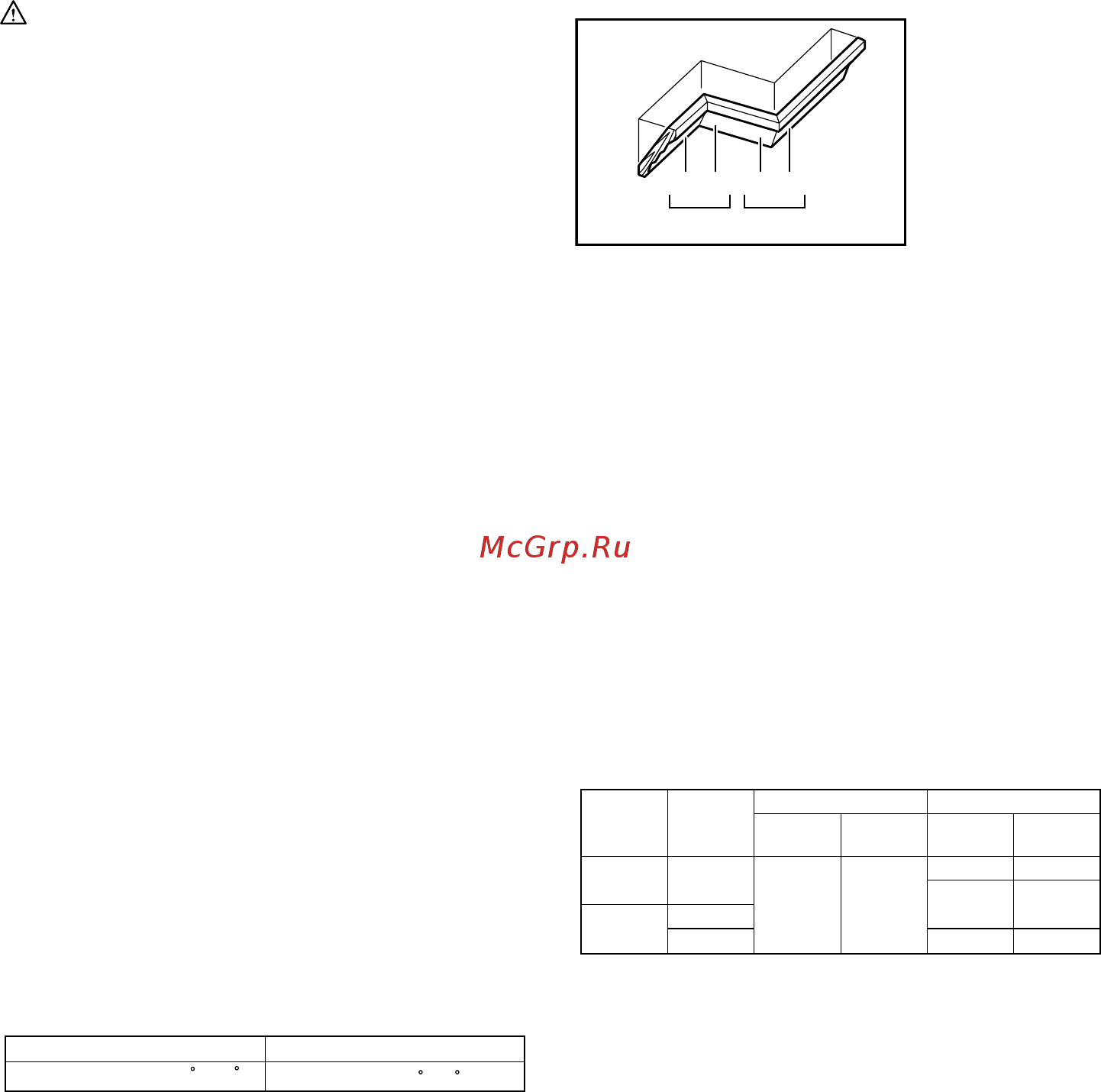

Listene kan kappes til å passe til "innvendige" 90°
hjørner ((1) og (2) på fig. A) og "utvendige" 90°
hjørner ((3) og (4) på fig. A).
(1) (2) (3)(4)
1 2
Fig. A
001556
Fig.36
Måling
Mål vegglengden og juster arbeidsemnet på
bordet, så du kan kappe til kontaktflaten mot
veggen til ønsket lengde. Pass alltid på at den
kappede arbeidsemnelengden på baksiden av
arbeidsemnet er like lang som den aktuelle
vegglengden. Juster kappelengden for vinkelen av
snittet. Bruk alltid flere biter til testkapping for å
kontrollere snittvinklene.
Når du sager profillister og hulkillister må du stille
inn gjæringsvinklene i vertikalplanet og
horisontalplanet som vist i tabell (A), og plassere
listene på overflaten av sagfoten, som vist i tabell
(B).
Venstre gjæringssnitt i vertikalplanet
Listposisjon
på fig. A
Skjæringsvinkel Gjæringsvinkel
For utvendig
hjørne
For innvendig
hjørne
52/38° type 45° type
Høyre 31,6°
45° type
Venstre 33,9° Venstre 30°
52/38° type
Venstre 31,6°
Venstre 35,3°
Høyre 35,3°
Høyre 35,3°Høyre 31,6°
(1)
(2)
(3)
(4)
Bord (A)
006361
1. Innvendig hjørne
2. Utvendig hjørne
