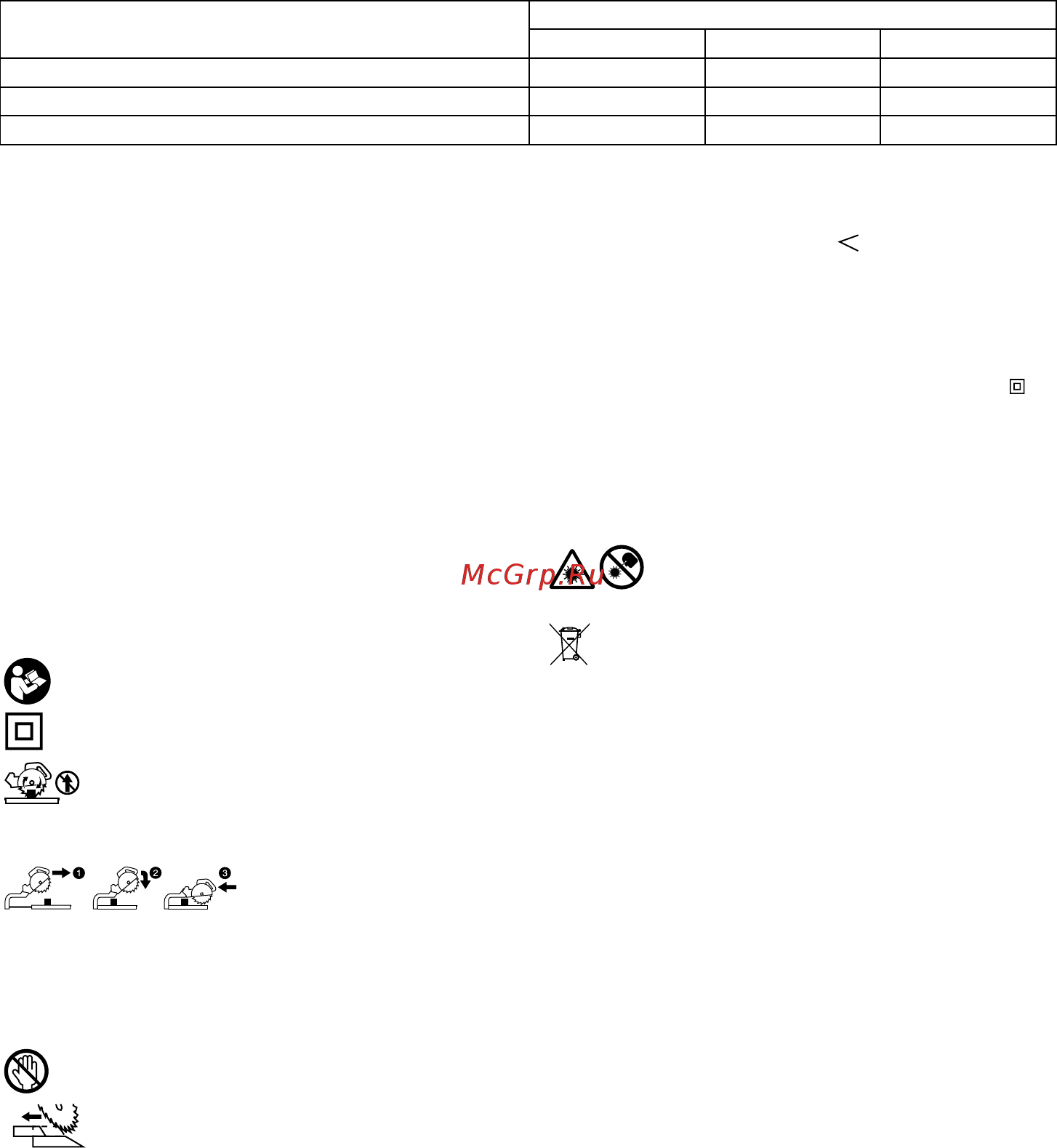

78
SPECIFIKACIJOS
Modelis LS0815F / LS0815FL
Pjovimo disko skersmuo 216 mm
Pjovimo disko storis 1,5 - 2,5 mm
Skylės skersmuo
- Visoms šalims, išskyrus Europos šalis 25,4 mm
- Europos šalims 30 mm
Didž. įžambusis kampas Kairinis 50°, dešininis 60°
Didž. įstrižasis kampas Kairinis 48°, dešininis 5°
Didž. pjovimo matmetys (A x P), kai skermuo 216 mm
Įstrižasis kampas
Įžambusis kampas
45° (kairinis) 5° (dešininis) 0°
0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm
45° 50 mm x 215 mm - 65 mm x 215 mm
60° (dešininis) - - 65 mm x 150 mm
Nominali įtampa 220 - 240 V, 50 - 60 Hz
Nominali įvesties galia 1 400 W, S6 40 % 5 min
Greitis be apkrovos (min
-1
) 5 000
Lazerio tipas (tik LS0815FL modeliui) Raudonas lazeris 650 nm, 1 mW (2 klasės lazeris)
Matmenys (I x P x A) 755 mm x 450 mm x 488 mm
Neto svoris Visoms šalims, išskyrus Europos šalis•••14,1 kg
Europos šalims•••LS0815F 14,1 kg
••• LS0815FL 14,2 kg
Saugos klasė /II
• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be
įspėjimo.
• įvairiose šalyse specifikacijos gali skirtis.
• Svoris pagal Europos elektrinių įrankių asociacijos nustatytą metodiką „EPTA -Procedure 01/2003"
END223-4
Simboliai
Žemiau yra nurodyti įrangai naudojami simboliai. Prieš
naudodami įsitikinkite, kad suprantate jų reikšmę.
･ Perskaitykite instrukciją.
･ DVIGUBA IZOLIACIJA
･ Saugodamiesi sužalojimų, kuriuos gali
sukelti skriejančios atplaišos, baigę
pjauti, pjūklo galvutę laikykite nuleidę,
kol diskas visiškai sustos.
･ Atlikdami slenkamąjį pjūvį, pirmiausiai
iki galo patraukite vežimėlį ir
nuspauskite rankeną žemyn, tada
pastumkite vežimėlį kreipiamojo
aptvaro link.
･ Nekiškite rankų ir pirštų prie geležtės.
･ Tinkamai nustatykite slankiojamus
kreiptuvus atokiai nuo disko ir disko
apsaugos.
･ LAZERIO RADIACIJA: Nespoksokite į
spindulį. Tiesioginis lazerio spindulys
gali pažeisti Jūsų akis.
･ Tiktai ES valstybėms
Neišmeskite elektros įrangos į buitinius
šiukšlynus!
Pagal ES direktyvą dėl naudotos
elektros ir elektroninės įrangos ir jos
į
diegimo pagal nacionalinius įstatymus,
naudotą elektros įrangą būtina surinkti
atskirai ir nugabenti antrinių žaliavų
perdirbimui aplinkai nekenksmingu
būdu.
ENE006-1
Paskirtis
Šis įrankis skirtas tiksliam tiesiam ir kūginiam medienos
pjovimui. Naudojant reikiamas pjūklo geležtes, galima
pjauti ir aliuminį.
ENF002-2
Maitinimo šaltinis
Šį įrankį reikia jungti tik prie tokio maitinimo šaltinio,
kurio įtampa atitinka nurodytąją įrankio duomenų
plokštelėje; galima naudoti tik vienfazį kintamosios
srovės maitinimo šaltinį. Jie yra dvigubai izoliuoti, todël
gali bűti naudojami prijungus prie elektros lizdř be
áţeminimo laido.
