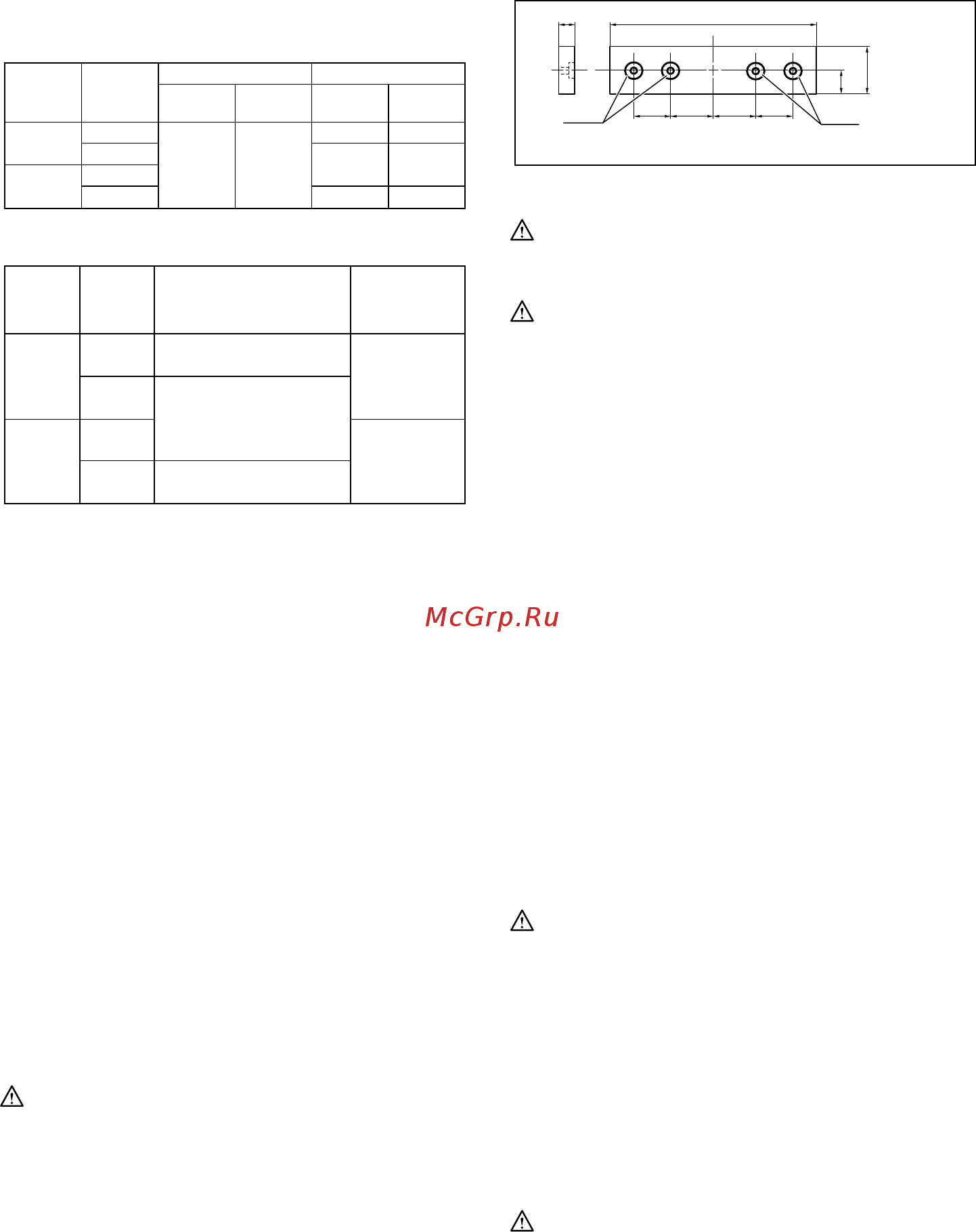

88
Kairysis įstrižas pjūvis
Formavimo
padėtis,
pavaizduota
A pav.
Įstrižasis kampas Įžambusis kampas
Išoriniam
kampui
Vidiniam
kampui
52/38° tipas 45° tipas
31,6° dešinysis
45° tipas
33,9° kairysis
30° kairysis
52/38° tipas
31,6° kairysis 35,3° kairysis
35,3° dešinysis
35,3° dešinysis
31,6° dešinysis
(1)
(2)
(3)
(4)
Lentelė (A)
006361
Formavimo padėtis,
pavaizduota A pav.
Karnizo kraštas atremtas į kreiptuvą
(1)
Lubas liečiantis kraštas turi
būti atremtas į kreiptuvą.
Lubas liečiantis kraštas turi
būti atremtas į kreiptuvą.
Išoriniam
kampui
Užbaigta dalis bus
pjūklo kairėje.
Užbaigta dalis bus
pjūklo dešinėje.
Vidiniam
kampui
Sieną liečiantis kraštas turi
būti atremtas į kreiptuvą.
Užbaigta dalis
(2)
(3)
(4)
Lentelė (B)
006362
Pavyzdys:
Atlikdami 52/38° tipo dekoratyvinio karnizo
pjūvį pagal padėtį (1) A pav.:
•
Pakreipkite ir užtvirtinkite įstrižo kampo
nustatymą ties 33,9° KAIRIUOJU kampu.
• Nustatykite ir užtvirtinkite nuožambaus
kampo nustatymą ties 31,6°
DEŠINIUOJU kampu.
•
Dėkite dekoratyvinį karnizą jo lentos
galinės pusės (paslėptu) paviršiumi ant
sukiojamo pagrindo, jo LUBAS LIEČIANTĮ
KRAŠTĄ atrėmę į pjūklo kreiptuvą.
• Atlikus pjūvį, užbaigta naudojama dalis
visuomet bus KAIRĖJE disko pusėje.
7. Forminių aliuminio ruošinių pjovimas
Pav.37
Forminių aliuminio ruošinių pritvirtinimui naudokite
atramines trinkeles arba metalo gabalėlius, kaip
parodyta piešinyje, kad aliuminius nesideformuotų.
Pjaudami forminius aliuminio ruošinius, naudokite
pjovimo tepalą, kad prie disko nepriliptų aliuminio dalelių.
ĮSPĖJIMAS:
• Niekada nebandykite pjauti storų arba apvalių
aliuminio profilių. Storus arba apvalius aliuminio
profilius gali būti sunku įtvirtinti ir pjovimo metu jie
gali atsilaisvinti, sąlygoti įrankio kontrolės
praradimą ir sunkų susižeidimą.
8. Medžio apsauga
Naudojant medžio apsaugą, ruošiniai pjaunami be
nuolaužų. Pritvirtinkite medžio apsaugą prie
kreiptuvo, įkišdami ją į kreiptuvo skyles.
Piešinyje pavaizduoti rekomenduojami medžio
apsaugų dydžiai.
15 mm Virš 450 mm
62 mm-65 mm
18 mm
45 mm
103 mm 65 mm103 mm
1
1
014279
DĖMESIO:
• Vietoj medžio apsaugos panaudokite tiesią,
vienodo storio medžio juostelę.
ĮSPĖJIMAS:
•
Medžio apsaugą prie kreiptuvo prisukite varžtais.
Varžtai turi būti įsukti taip, kad jų galvutės
nekyšotų iš medžio apsaugos ir netrukdytų
padėti ruošinį, kuris bus pjaunamas.
Pjovimo metu
pjaunamam ruošiniui netikėtai pasislinkus, galima
netekti kontrolės ir sunkiai susižeisti.
PASTABA:
• Pritvirtinę apsaugą, nesukite sukiojamo pagrindo,
kai rankenėlė nuleista. Sugadinsite pjovimo diską
ir/arba medžio apsaugą.
9. Griovelio išpjovimas
Pav.38
Panelio tipo pjūvį galima atlikti taip:
Reguliavimo varžtu ir fiksavimo rankenėle
nustatykite apatinę pjovimo disko ribą, kad
apribotumėte disko pjovimo gylį. Žr. anksčiau
aprašytą skyrių „Fiksavimo rankenėlė".
Nustatę apatinę ribinę disko padėtį, slinkdami
(stumdami), pjaukite lygiagrečius griovelius
skersai per visą ruošinio plotį, kaip parodyta
piešinyje. Paskui kaltu išvalykite grioveliuose
likusias medžiagos dalis.
ĮSPĖJIMAS:
• Nebandykite atlikti šio tipo pjūvių, naudodami
platesnius arba frezavimo diskus. Bandant
išpjauti griovelį platesniu disku arba frezavimo
disku, gali įvykti netikėta atatranka, kuri gali
sąlygoti sunkų susižeidimą.
• Atlikdami kitus nei griovelių išpjovimo pjūvius,
būtinai sugrąžinkite fiksavimo svirtį į pradinę
padėtį. Bandant atlikti pjūvius, kai fiksavimo svirtis
yra netinkamoje padėtyje, pjūviai gali būti netikslūs
ir gali įvykti netikėta atatranka, sąlygojanti sunkų
susižeidimą.
DĖMESIO:
• Pjaudami kitu būdu, būtinai sugrąžinkite fiksavimo
rankenėlę į pradinę padėtį.
Įrankio nešimas
Pav.39
Patikrinkite, ar įrankis išjungtas. Užveržkite diską 0°
įstrižu kampu, o sukiojamą pagrindą - tinkamo
