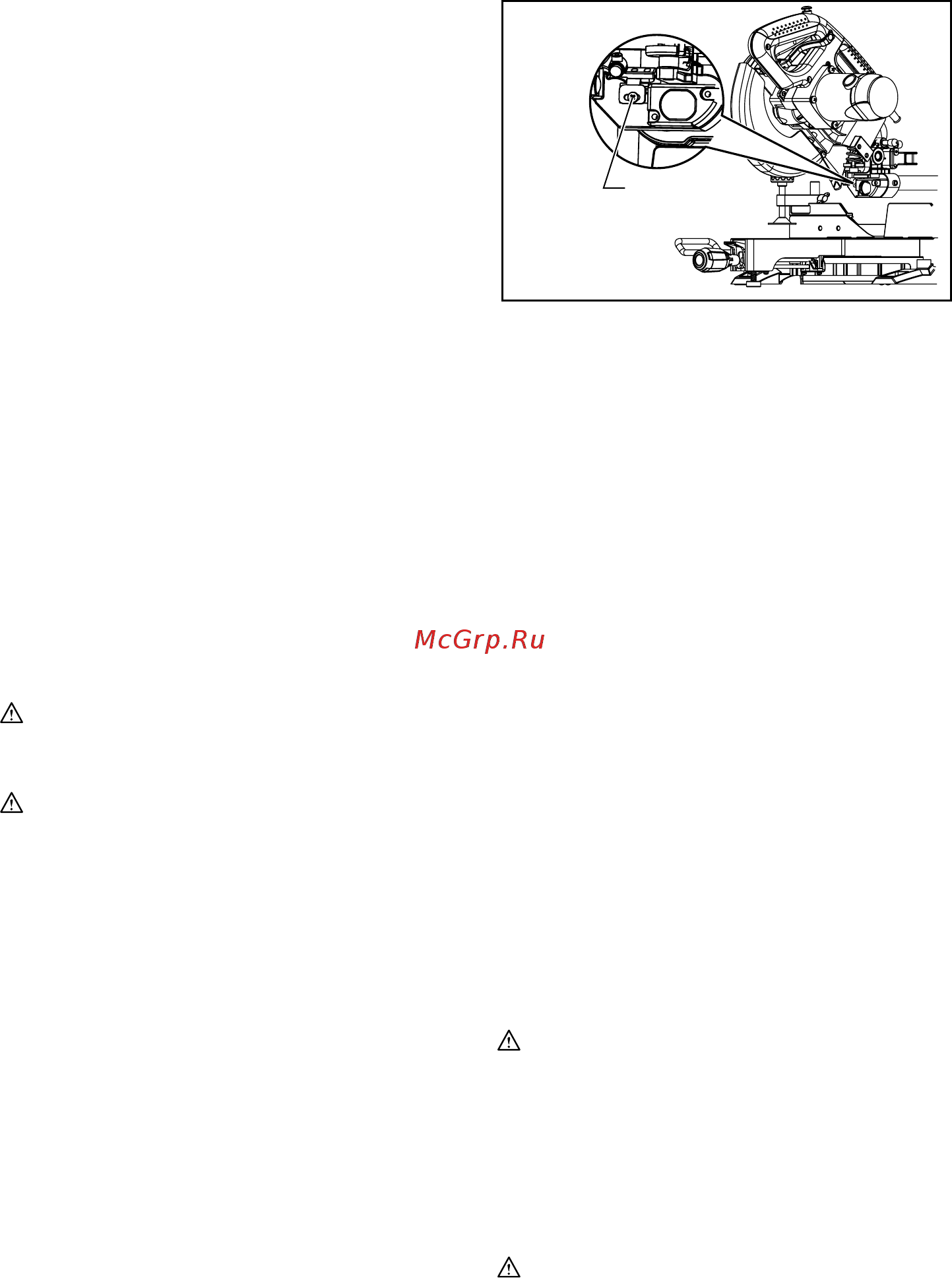

Makita LS0815FL [41/124] Montering
![Makita LS0815FL [41/124] Montering](/views2/1366962/page41/bg29.png)
41
• Av hensyn til din egen sikkerhet er denne
maskinen utstyrt med en AV-sperreknapp som
forhindrer utilsiktet start av maskinen. Maskinen
må ALDRI brukes hvis den begynner å gå bare du
trykker på startbryteren, uten at du må trykke på
AV-sperreknappen også. En skadet/defekt bryter
kan føre til at maskinen aktiveres utilsiktet og
alvorlige personskader kan oppstå. Returner
maskinen til et Makita-servicesenter for å få den
reparert FØR videre bruk.
• ALDRI sett AV-sperreknappen ute av funksjon ved
å for eksempel teipe over den. En skadet/defekt
AV-sperreknapp kan føre til at maskinen aktiveres
utilsiktet og alvorlige personskader kan oppstå.
Elektronisk funksjon
Mykstartfunksjon
• Denne funksjonen begrenser
oppstartsdreiemomentet slik at maskinoppstarten
går smidig.
Laserstrålefunksjon
Kun for modell LS0815FL
MERK:
• Før du bruker maskinen for første gang må du
montere tørrelementene som kom hver for seg i
celleboksen. Vi henviser til delen ”Skifte
tørrelementene for laserenheten” for hvordan du
monterer elementene.
FORSIKTIG:
• Pass på å slå av laseren når den ikke er i bruk
Fig.18
FORSIKTIG:
• Se aldri inn i laserstrålen. Direkte laserstråler kan
skade øynene dine.
• LASERSTRÅLER. IKKE SE INN I STRÅLEN
ELLER DIREKTE PÅ DEN MED OPTISKE
INSTRUMENTER. LASERPRODUKT KLASSE
2M.
• Pass på å plugge fra maskinen før du flytter
laserlinjen eller foretar vedlikeholdsjusteringer.
Trykk på bryterens øvre stilling (ON) for å slå på
laserstrålen. Trykk på bryterens nedre stilling (OFF) for
å slå av laserstrålen.
Laserlinjen kan flyttes enten til venstre eller høyre side
av sagbladet ved å løsne skruen som holder
laserenhetsboksen og flytte den i ønsket retning. Pass
på at du strammer skruen etter flyttingen.
1
014275
Laserlinjen er fabrikkinnstilt slik at den er posisjonert
innenfor 1 mm fra siden på bladet (skjæreposisjon).
MERK:
• Hvis laserlinjen er uklar og vanskelig å se på
grunn av direkte sollys, bør du flytte
arbeidsområdet til et sted hvor der er mindre
direkte sollys.
Rengjøre laserlampelinsen
Hvis laserlampelinsen blir skitten eller det legger seg
sagmugg på den slik at laserlinjen ikke lenger er lett
synlig, må du koble fra sagen og ta av og rengjøre
laserlampelinsen forsiktig med en fuktig, myk klut. Ikke
bruk løsemidler eller petroleumbaserte
rengjøringsmidler på lisen.
MERK:
• Når laserlinjen er svak og nesten usynlig på grunn
av direkte sollys (når du jobber inne ved et vindu
eller utendørs), må du flytte arbeidsområdet til et
sted hvor du ikke står i direkte sollys.
Lys
Fig.19
Fig.20
Trykk på bryterens øvre stilling (ON) for å slå på lyset.
Trykk på bryterens nedre stilling (OFF) for å slå av lyset.
FORSIKTIG:
• Ikke se inn i lyset eller se direkte på lyskilden.
MERK:
•
Bruk en tørr klut til å tørke støv osv. av lampelinsen.
• Vær forsiktig så det ikke blir riper i lampelinsen, da
dette kan redusere lysstyrken.
MONTERING
ADVARSEL:
• Påse alltid at verktøyet er avslått og koblet fra
før du utfører arbeid på verktøyet. Hvis
verktøyet ikke slås av og kobles fra, kan det
oppstå alvorlig personskade.
1. Skrue som holder laserenhetsboksen
