Makita LS0815FL [50/124] Tekniset tiedot
![Makita LS0815FL [50/124] Tekniset tiedot](/views2/1366962/page50/bg32.png)
50
TEKNISET TIEDOT
Malli LS0815F / LS0815FL
Terän läpimitta 216 mm
Terän paksuus 1,5 - 2,5 mm
Reiän läpimitta
- Kaikille Euroopan ulkopuolella oleville maille. 25,4 mm
- Euroopan maille 30 mm
Maks. jiirikulma Vasen 50°, oikea 60°
Maks. kallistuskulma Vasen 48°, oikea 5°
Maks. Leikkauskaasiteetit (K x L) 216 mm halkaisijalla
Kallistuskulma
Jiirikulma
45° (vasen) 5° (oikea) 0°
0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm
45° 50 mm x 215 mm - 65 mm x 215 mm
60° (oikea) - - 65 mm x 150 mm
Nimellisjännite 220 - 240 V, 50 - 60 Hz
Nimellisottoteho 1 400 w, S6 40 % 5 min
Nopeus kuormittamattomana (min
-1
) 5 000
Laasertyyppi (ainoastaan LS0815FL) Punainen laser 650 nm, 1mW (laserluokka 2)
Mitat (P x L x K) 755 mm x 450 mm x 488 mm
Nettopaino Kaikille Euroopan ulkopuolella oleville maille•••14,1 kg
Euroopan maille•••LS0815F 14,1 kg
••• LS0815FL 14,2 kg
Turvaluokitus /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
END223-4

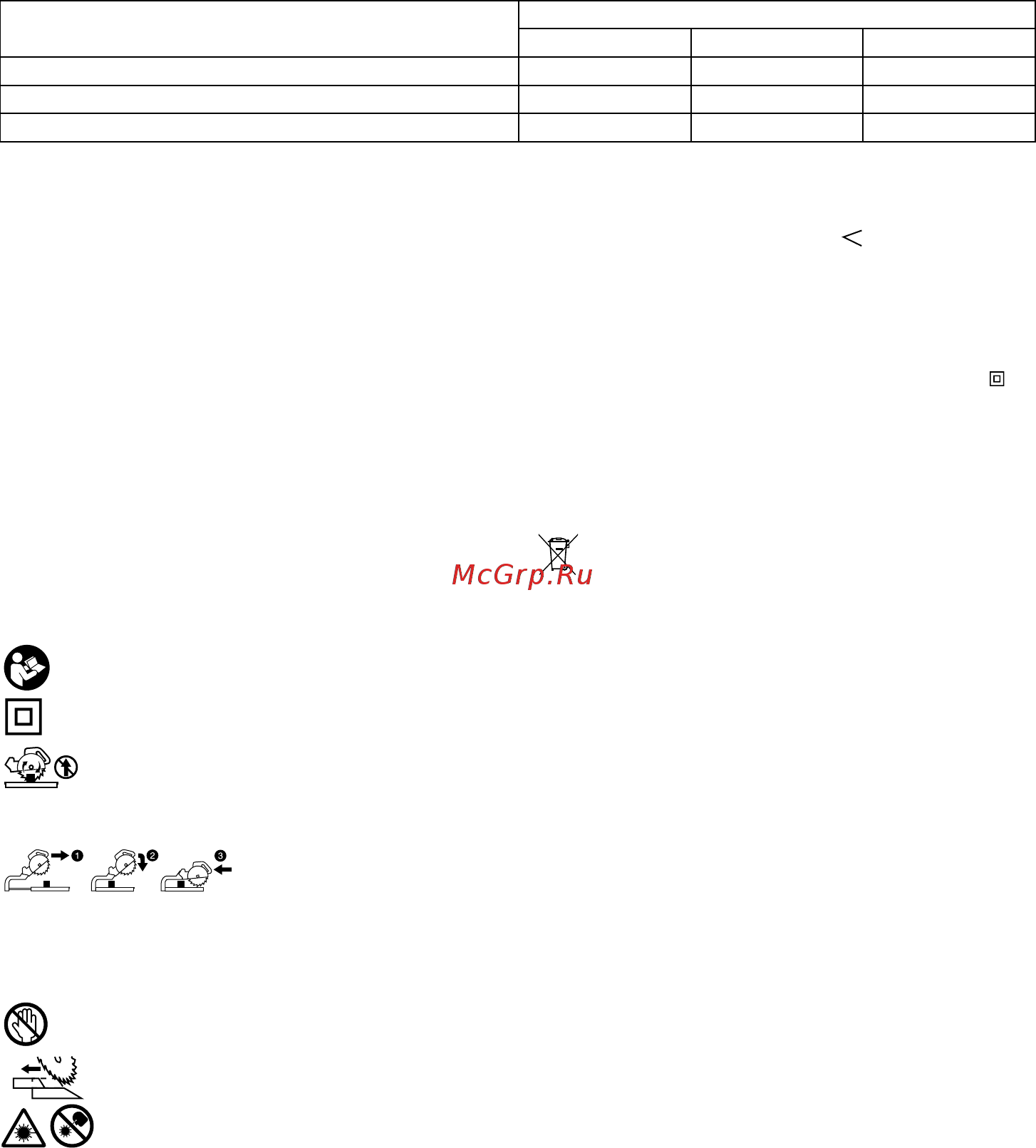

Symbolit
Laitteessa on käytetty seuraavia symboleja. Opettele
näiden merkitys, ennen kuin käytät konetta.
･ Katso käyttöohjeita.
･ KAKSINKERTAINEN ERISTYS
･ Pidä sahauspäätä alhaalla sahaamisen
jälkeen, kunnes terä on kokonaan
pysähtynyt. Näin vältät pirstaleiden
aiheuttamat onnettomuudet.
･ Kun suoritetaan liukuleikkaus, vedä
ensin kelkka täysin ulos ja paina kahva
alas, työnnä sitten kelkkaa ohjaimen
suuntaan.
･ Älä sijoita käsiä äläkä sormia terän
lähelle.
･ Säädä liukuohjaimet asianmukaisesti
irti terästä ja terän suojuksesta.
･ LASERSÄTEILYÄ: Älä katso säteeseen.
Suora lasersäde voi vahingoittaa
silmiäsi.
･ Koskee vain EU-maita
Älä hävitä sähkötarvikkeita tavallisen
kotitalousjätteen mukana!
Vanhoja sähkö- ja elektroniikkalaitteita
koskevan EU-direktiivin ja sen
maakohtaisten sovellusten mukaisesti
käytetyt sähkötarvikkeet on toimitettava
ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen
kierrätykseen.
ENE006-1
Käyttötarkoitus
Työkalu on tarkoitettu puun tarkkaan suoraan
sahaukseen ja jiirisahaukseen. Voidaan sahata myös
alumiinia sopivalla sahanterällä.
ENF002-2
Virtalähde
Laitteen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja
sitä saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Laite on kaksinkertaisesti suojaeristetty, ja se voidaan
siten kytkeä myös maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy EN61029-
standardin mukaan:
