118
8. Деревянная облицовка
Использование деревянной облицовки
позволяет добиться распиливания
обрабатываемых деталей без расколов.
Прикрепите деревянную облицовку к
направляющей линейке с помощью отверстий в
направляющей линейке.

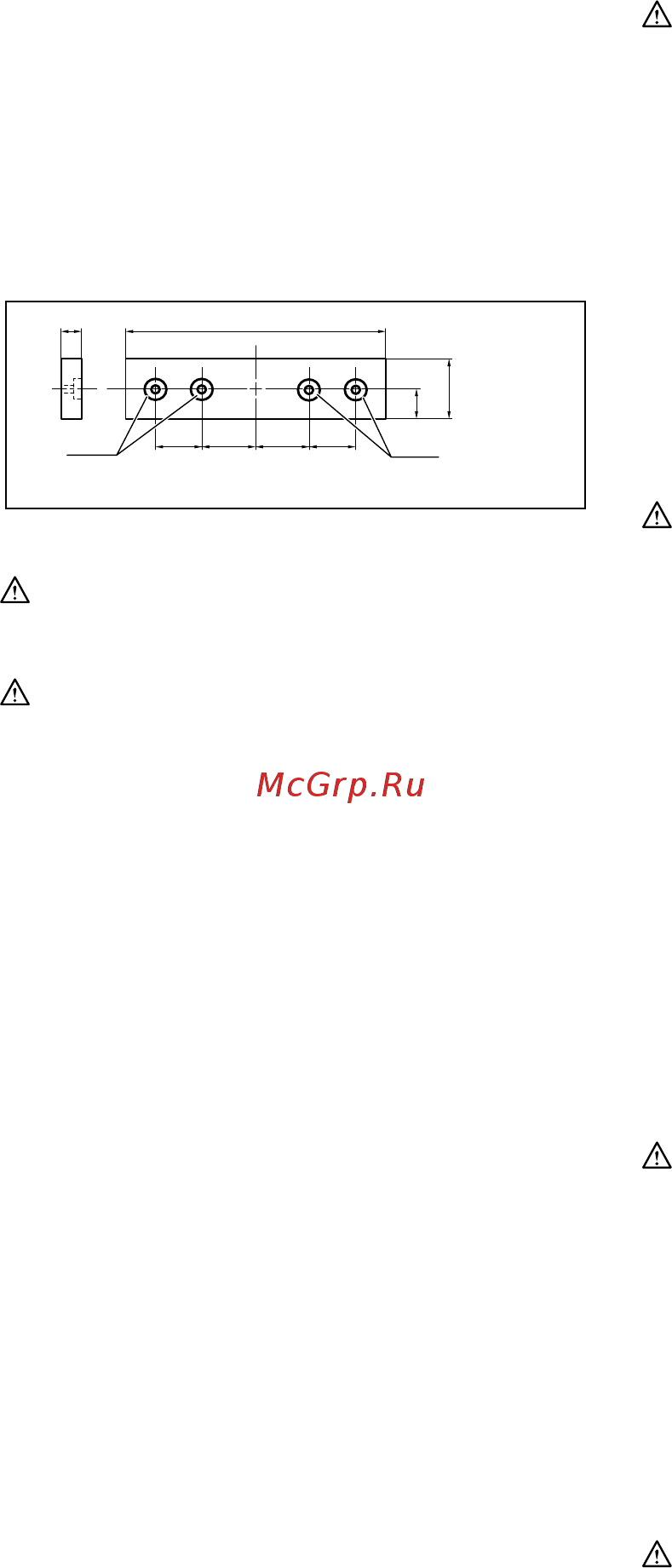

Размеры предлагаемой деревянной облицовки
показаны на рисунке.
15 мм Более 450 мм
62 мм-65 мм
18 мм
45 мм
103 мм 65 мм103 мм
1
1
014279
ПРЕДУПРЕЖДЕНИЕ:
• Используйте прямую доску одинаковой
толщины в качестве деревянной облицовки.
ПРЕДУПРЕЖДЕНИЕ:
• Для крепления деревянной накладки к
ограждению направляющей используйте
винты. Винты необходимо устанавливать
так, чтобы их головки располагались ниже
поверхности деревянной накладки и не
мешали установки материала. Неправильное
расположение материала может вызвать
неожиданное смещение во время резания, что
может вызвать потерю контроля над
инструментом и причинить тяжелые травмы.
УВЕДОМЛЕНИЕ:
• Когда деревянная облицовка прикреплена, не
поворачивайте поворотное основание при
опущенной рукоятке. Это приведет к
повреждению диска и/или деревянной
облицовки.
9. Резка пазов
Рис.38
Можно вырезать соединительный
прямоугольный паз следующим образом:
Отрегулируйте нижнее предельное положение
диска с помощью регулировочного болта и
стопорного рычага, чтобы ограничить глубину
резки диска. См. раздел "Стопорный
рычаг",
приведенный выше.
После настройки крайнего нижнего положения
диска сделайте параллельные надрезы
поперек детали путем толкающего резания как
показано на рисунке. Затем удалите материал
детали между надрезами с помощью стамески.
ПРЕДУПРЕЖДЕНИЕ:
• Не пытайтесь выполнять такое резание при
помощи более широкого диска или диска
для выборки пазов. Попытка сделать надрез
с помощью широкого диска или диска для
выборки пазов может привести к неожиданным
результатам и возникновению отдачи, которые
могут стать причиной тяжелых травм.
•
Обязательно возвращайте ограничительный
рычаг в исходное положение, если
выполняете какой-либо разрез кроме
выборки паза.
При попытке разреза с
ограничительным рычагом в неправильном
положении может привести к неожиданным
результатам и возникновению отдачи, которые
могут стать причиной тяжелых травм.
ПРЕДУПРЕЖДЕНИЕ:
• Обязательно возвратите стопорный рычаг в
первоначальное положение при выполнении
других разрезов, за исключением резки пазов.
Переноска инструмента
Рис.39
Отключите инструмент от сети питания.
Зафиксируйте режущий диск с углом фаски 0° и
поворотную базу с полным правым углом отрезки.
Зафиксируйте подвижные стойки так, чтобы нижняя
подвижная стойка была закреплена в положении
максимального сдвига каретки к оператору, а
верхние стойки были закреплены в положении
каретки, полностью сдвинутой вперед к ограждению
направляющей
(см. раздел "Регулировка подвижного
замка".) Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать ее в
опущенном положении.
Намотайте шнур питания на специальные опоры.
ПРЕДУПРЕЖДЕНИЕ:
• Стопорный штифт предназначен только для
переноски и хранения инструмента, а не для
выполнения каких бы то ни было операций
по распиливанию. Использование стопорного
штифта для операций резания может вызвать
неожиданное перемещение режущего диска,
что приведет к отдаче и тяжелым травмам.
Переносите инструмент, держась за обе стороны
основания инструмента, как показано
на рисунке.
Если Вы уберете держатели, пылесборный мешок и
т.д., Вы сможете проще переносить инструмент.
ПРЕДУПРЕЖДЕНИЕ:
• Прежде чем переносить инструмент,
обязательно зафиксируйте все подвижные
части. Если во время переноски какие-либо
компоненты инструмента движутся или
скользят, можно потерять контроль над
инструментом и получить тяжелую травму.
