117
5. Составная резка
Сложное распиливание – это такое, при котом
угол скоса выполняется одновременно с
распиливанием детали под углом. Сложное
распиливание можно выполнять под углами,
указанными в таблице.
Угол резки Угол скоса
Влево 0 - 45
Влево и вправо 0 - 45
010340
При выполнении составной резки, см. объяснения
в разделах "Резка с нажимом", "Скользящая резка",
"Резка под углом" и "Резка со скосом".
6. Обработка поясков и погонажа с
закругленным углублением
Пояски и погонаж с закругленным углублением
можно распиливать на пиле для сложной
угловой резки. Для этого детали укладываются
плашмя на поворотное основание.
Существует два основных типа поясков и один
тип погонажа с закругленным углублением:
пояски с стеновым углом 52/38°, пояски со
стеновым углом 45° и
погонаж со стеновым
углом 45°. См. рисунки.

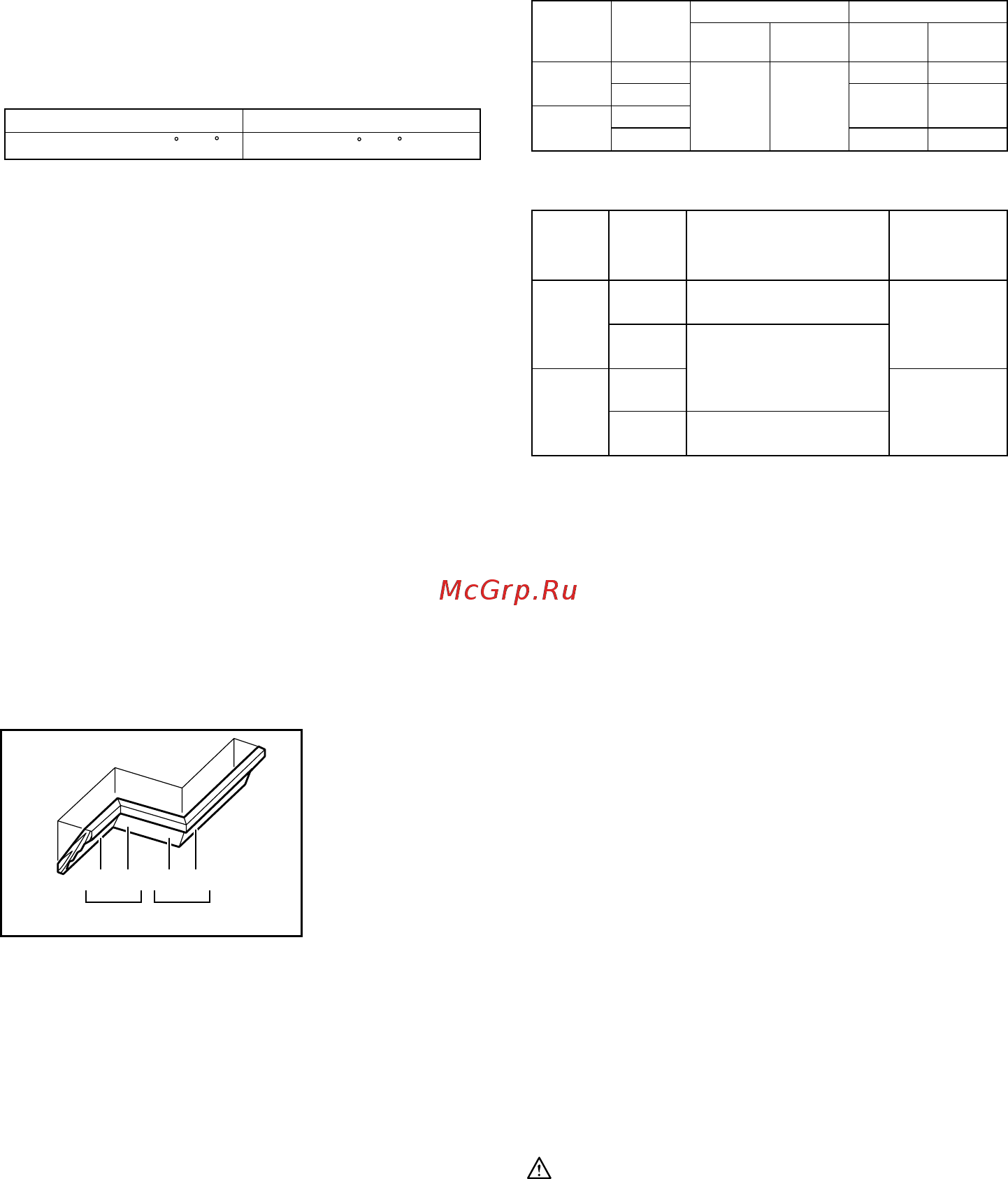

Рис.35
Имеются стыковые детали для поясков и
погонажа с закругленным углублением для
следующих типов углов: "внутренние" углы 90°
((1) и (2) на Рис. A) и "внешние" углу 90° ((3) и
(4) на Рис. A).
(1) (2) (3)(4)
1 2
Рис.A
001556
Рис.36
Измерение
Измерьте длину стены и отрегулируйте деталь
на столе, чтобы обрезать до нужной длины
край, контактирующий со стеной. Обязательно
проверяйте, чтобы длина обрезанной детали
по обратной ее стороне равнялась длине
стены. Отрегулируйте длину среза по углу.
Обязательно используйте несколько заготовок
для пробных срезов, чтобы проверить угол
установки пилы.
При обрезке поясков и погонажа с закругленным
углублением устанавливайте угол фаски и угол
отрезки как показано в таблице (A), и
устанавливайте детали на верхнюю поверхность
основания пилы как указано в таблице (B).
В случае снятия левой фаски
Положение
пояска на
Рис. A
Угол скоса Угол резки
Для наружного
угла
Для внутреннего
угла
Тип 52/38° Тип 45°
Правый 31,6°
Тип 45°
Левый 33,9°
Левый 30°
Тип 52/38°
Левый 31,6°
Левый 35,3°
Правый 35,3°
Правый 35,3°
Правый 31,6°
(1)
(2)
(3)
(4)
Таблица (A)
006361
Положение
пояска на
Рис. A
Край пояска у ограждения
направляющей
(1)
Край, касающийся потолка, должен находиться
рядом с ограждением направляющей.
Край, касающийся потолка, должен находиться
рядом с ограждением направляющей.
Для наружного
угла
Готовая деталь будет
находиться с левой
стороны от ножа.
Готовая деталь будет
находиться с правой
стороны от ножа.
Для внутреннего
угла
Край, касающийся стены, должен
находиться рядом с ограждением
направляющей.
Готовая деталь
(2)
(3)
(4)
Таблица (B)
006362
Пример:
В случае отрезания пояска типа 52/38°
для положения (1) на Рис. A:
• Наклоните и зафиксируйте угол
фаски 33,9° ЛЕВЫЙ.
• Отрегулируйте и зафиксируйте угол
отрезки 31,6° ПРАВЫЙ.
• Положите поясок широкой стороной
(обратной) на поворотное основание
так, чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ С ПОТОЛКОМ,
был прижат к ограждению
направляющей на пиле.
• После обрезки готовая деталь будет
с ЛЕВОЙ стороны от диска пилы.
7. Резка алюминиевого профиля
Рис.37
При креплении алюминиевого профиля,
используйте распорные блоки или детали
металлолома, как показано на рисунке, чтобы
предотвратить деформацию алюминия. При
резке алюминиевого профиля используйте
смазочное вещество для резки, чтобы
предотвратить накопление алюминиевого
материала на диске.
ПРЕДУПРЕЖДЕНИЕ:
• Никогда не пытайтесь распиливать толстые
алюминиевые пластины или круглые
детали из алюминия. Толстые или круглые
алюминиевые детали трудно закрепить, во
время резания они могут сорваться, вызвать
потерю контроля над инструментом и
причинить тяжелые травмы.
1. Внутренний
угол
2. Наружный угол
