116

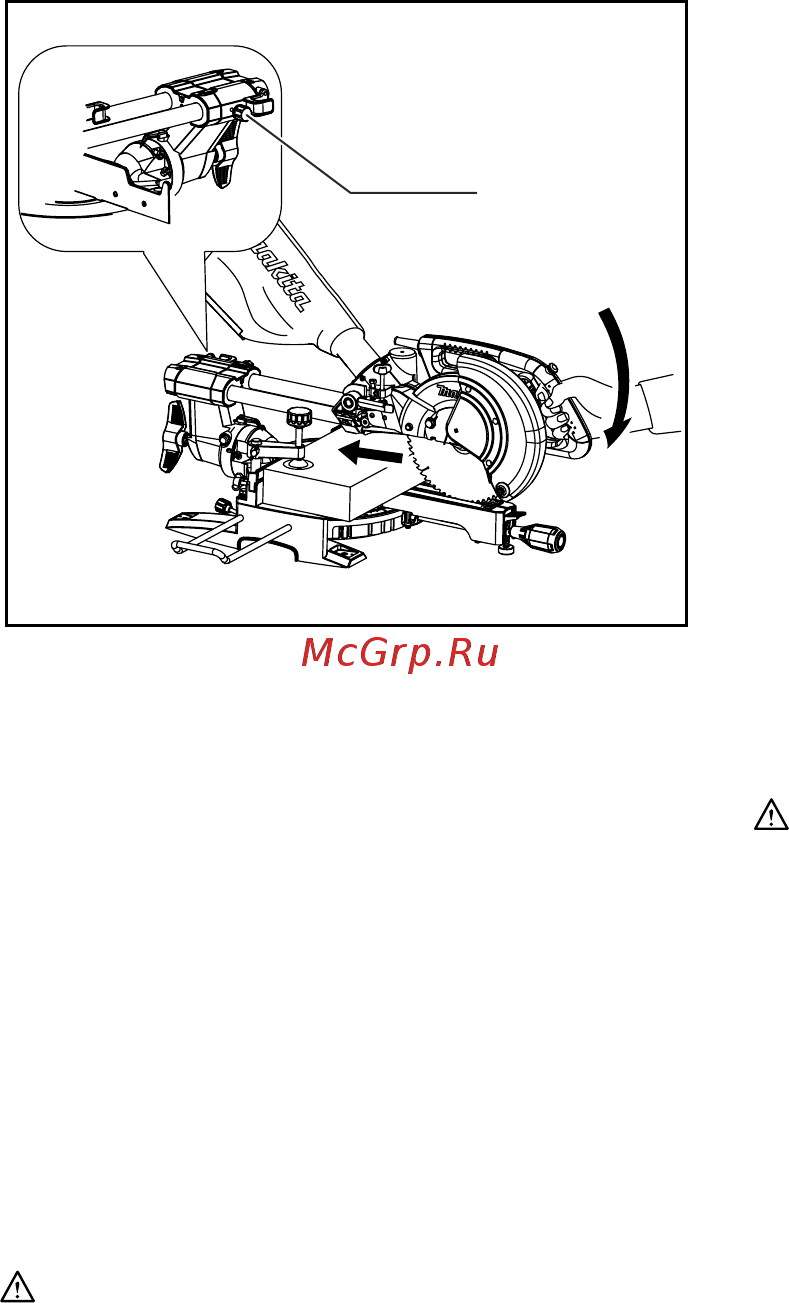

2. Скользящая резка (с проталкиванием)
(резка широких деталей)
1
014291
Ослабьте стопорный винт против часовой
стрелки таким образом, чтобы каретка
свободно перемещалась. Закрепите деталь в
тисках соответствующего типа. Подайте на
себя каретку полностью. Включите инструмент
- при этом режущий диск не должен
соприкасаться с обрабатываемой деталью - и
дождитесь пока он не наберет максимальные
обороты. Нажмите на ручку вниз и ПОДАЙТЕ
КАРЕТКУ
К ОГРАЖДЕНИЮ НАПРАВЛЯЮЩЕЙ
ЧЕРЕЗ ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ. По
завершении распиливания выключите
инструмент и ДОЖДИТЕСЬ ПОЛНОГО
ОСТАНОВА РЕЖУЩЕГО ДИСКА перед тем, как
перевести его в крайнее верхнее положение.
ПРЕДУПРЕЖДЕНИЕ:
•
При выполнении разреза сначала полностью
переместите каретку к себе и нажмите
рукоятку вниз до упора, затем сдвиньте
каретку к ограждению направляющей. Не
начинайте резание, пока каретка не сдвинута
полностью в сторону оператора.
В противном
случае возможна неожиданная отдача и
причинение тяжелых травм.
• Не пытайтесь выполнять разрез, двигая
каретку на себя. В этом случае возможна
неожиданная отдача и причинение тяжелых
травм.
• Запрещается выполнять разрез, если рукоятка
зафиксирована в нижнем положении.
• Не ослабляйте стопорный винт каретки во
время вращения диска. Незакрепленная
каретка может во время резания вызвать
неожиданную отдачу и привести к тяжелым
травмам.
3. Резка под углом
См. раздел "Регулировка угла резки" выше.
4. Резка со скосом
Рис.34
Ослабьте рычаг и откиньте пильный диск,
чтобы отрегулировать угол скоса (см. раздел
"Регулировка
угла скоса" выше). Обязательно
крепко затяните рычаг, чтобы обеспечить
выбранный угол скоса. Закрепите
обрабатываемую деталь с помощью тисков.
Убедитесь, что каретка полностью вытянута
назад по направлению к оператору. Включите
инструмент, когда диск ничего не касается, и
подождите, пока диск не достигнет полной
скорости. Затем осторожно опустите рукоятку в
полностью опущенное
положение, прилагая
давление параллельно диску, и ДВИГАЙТЕ
КАРЕТКУ К НАПРАВЛЯЮЩЕЙ ЛИНЕЙКЕ ДЛЯ
РАЗРЕЗА ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. По
завершении резки, отключите инструмент и
ПОДОЖДИТЕ, ПОКА ДИСК НЕ ОСТАНОВИТСЯ
ПОЛНОСТЬЮ, перед тем, как возвратить диск
в полностью поднятое положение.
ПРЕДУПРЕЖДЕНИЕ:
• После настройки диска для снятия фаски,
прежде чем приступать к работе, убедитесь,
что каретка и диск смогут свободно
перемещаться по всей длине
предполагаемого разреза. Помехи при
движении каретки или диска во время резания
могут привести к возникновению отдачи и
тяжелым травмам.
• При снятии фаски руки оператора не
должны находиться на траектории
движения диска. Наклон диска может ввести в
заблуждение относительно фактической
траектории диска во время резания, и контакт с
диском приведет к тяжелым травмам.
• Диск нельзя поднимать до его полного
останова. Во время снятия фаски отрезанные
части могут попасть под диск. Если поднять
вращающийся диск, отрезанная часть детали
может быть выброшена с высокой скоростью,
материал может разрушиться и причинить
тяжелые травмы.
УВЕДОМЛЕНИЕ:
• Нажимайте на ручку так, чтобы давление было
направлено вниз параллельно диску. Если
усилие прикладывается перпендикулярно к
поворотному основанию или если направление
давления изменить во время резания, точность
разреза нарушится.
• Перед снятием фаски может потребоваться
регулировка подвижного ограждения. См.
раздел "Регулировка ограждения
направляющей".
1. Стопорный винт
