59
4. kallistussahaus
Kuva34
Löysää vipua ja kallista sahanterää asettaaksesi
kallistuskulma (Ks. aikaisemmin selostettua
"kallistuskulman asetus" osaa.) Kiristä vipu
tukevasti uudestaan varmistaaksesi valittu
kallistuskulma turvallisesti. Varmista työkappale
ruuvinpuristimessa. Varmista, että saha on vedetty
täysin takaisin käyttäjään päin. Kytke laite päälle
ilman terän kosketusta ja odota, kunnes terä
saavuttaa täyden nopeuden. Paina sitten
sahanterä täysin ala-asentoon terän suuntaisesti
ja TYÖNNÄ TERÄÄ SAHAUSVASTETTA KOHTI
TYÖKAPPALEEN LEIKKAAMISEEN. Kun leikkaus
on valmis, kytke laite pois päältä ja ODOTA,
KUNNES TERÄ ON TÄYSIN PYSÄHTYNYT
ennenkuin nostat terän sen täysin kohotettuun
asentoonsa.
VAROITUS:
• Kun olet asettanut terän viistesahausta varten,
varmista ennen työkalun käyttämistä, että
kelkka ja terä liikkuvat vapaasti koko
sahauspituudella. Jos kelkan tai terän liike
pysähtyy sahaamisen aikana, seurauksena voi
olla takapotku ja vakava henkilövahinko.
• Pidä kätesi poissa terän tieltä viistesahauksen
aikana. Terän kulma voi aiheuttaa virhearvioinnin
terän liikeradan suhteen, mistä seuraa vakava
henkilövahinko.
• Terän saa nostaa vasta, kun se on täysin
pysähtynyt. Irti sahattu kappale saattaa painua
terää vasten viistesahauksen aikana. Jos terää
nostetaan sen pyöriessä, sahattu kappale saattaa
sinkoutua irti terästä ja aiheuttaa vakavan
henkilövahingon.
HUOMAUTUS:
• Paina kahvaa alaspäin terän suuntaisesti.
Sahausjälki huononee, jos terää painetaan
kääntöjalustaan nähden kohtisuoraan tai jos
painamissuuntaa muutetaan sahauksen aikana.
• Ennen viistesahausta on ehkä säädettävä
liukuohjainta. Katso lisätietoja kohdasta
"Sahausvasteen säätö".
5. Yhdistelmäsahaus
Yhdistetyssä sahauksessa työkappaleeseen
tehdään samanaikaisesti viiste- ja jiirisahaus.
Yhdistetty sahaus voidaan tehdä oheisen taulukon
osoittamissa kulmissa.
Jiirikulma Kallistuskulma
Vasen 0 - 45
Vasen ja Oikea 0 - 45
010340
Kun teet yhdistetyn leikkauksen, se koskee
"Puristinleikkaus", "Liukuleikkaus", "Viistoleikkaus"
ja "Viisteitysleikkuu" osien selityksiä.
6. Kruunumallisten ja koverojen reunalistojen
sahaus
Kruunumalliset ja koverat reunalistat voidaan
sahata yhdistelmäjiirisahalla asettamalla listat
vaakatasoon kääntölevylle.
Kruunumallisten reunalistojen yleisesti käytettyjä
tyyppejä on kaksi ja koverojen reunalistojen
tyyppejä yksi: 52/38° seinäkulman kruunulista, 45°
seinäkulman kruunulista ja 45° seinäkulman
kovero lista. Ks. oheiset kuvat.
Kuva35

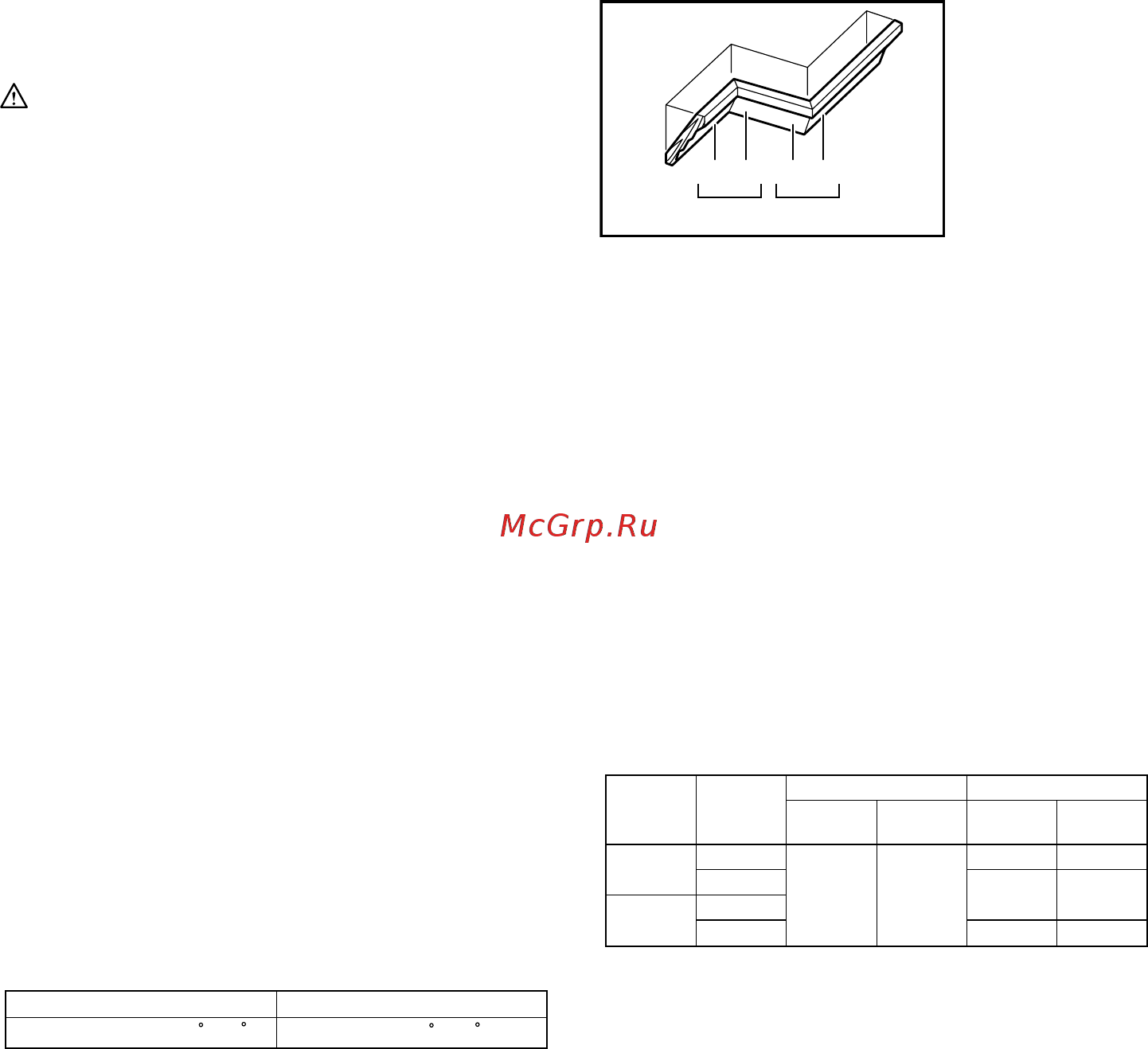

Kruunumalliset ja koverot liitokset voidaan tehdä
90° sisäkulmaan (kohdat (1) ja (2) kuvassa A)
sopiviksi tai 90° ulkokulmaan (kohdat (3) ja (4)
kuvassa A) sopiviksi.
(1) (2) (3)(4)
1 2
Kuva A
001556
Kuva36
Mittaus
Mittaa seinän pituus ja säädä työkappale pöydällä
siten, että voit leikata seinää koskettavan reunan
haluttuun mittaan. Varmista aina, että sahattavan
työkappaleen pituus on työkappaleen takaa
mitattuna sama kuin seinän pituus. Säädä
sahauspituus sahattavan kulman mukaiseksi.
Käytä aina useita testikappaleita sahauskulmien
tarkistamiseen.
Aseta kruunumallisia ja koveria reunalistoja
sahattaessa viistekulma ja jiirisahauskulma
taulukon (A) mukaisesti ja aseta listat
sahausalustalle taulukon (B) mukaisesti.
Kun kyseessä on vasemmanpuoleinen viistesahaus
Reunalistan
paikka
kuvassa A
Kallistuskulma Jiirikulma
Ulkonurkkaa
varten
Sisänurkkaa
varten
52/38° kulma
45° kulma
Oikea 31,6°
45° kulma
Vasen 33,9° Vasen 30°
52/38° kulma
Vasen 31,6° Vasen 35,3°
Oikea 35,3°
Oikea 35,3°Oikea 31,6°
(1)
(2)
(3)
(4)
Taulukko (A)
006361
1. Sisänurkka
2. Ulkonurkka
