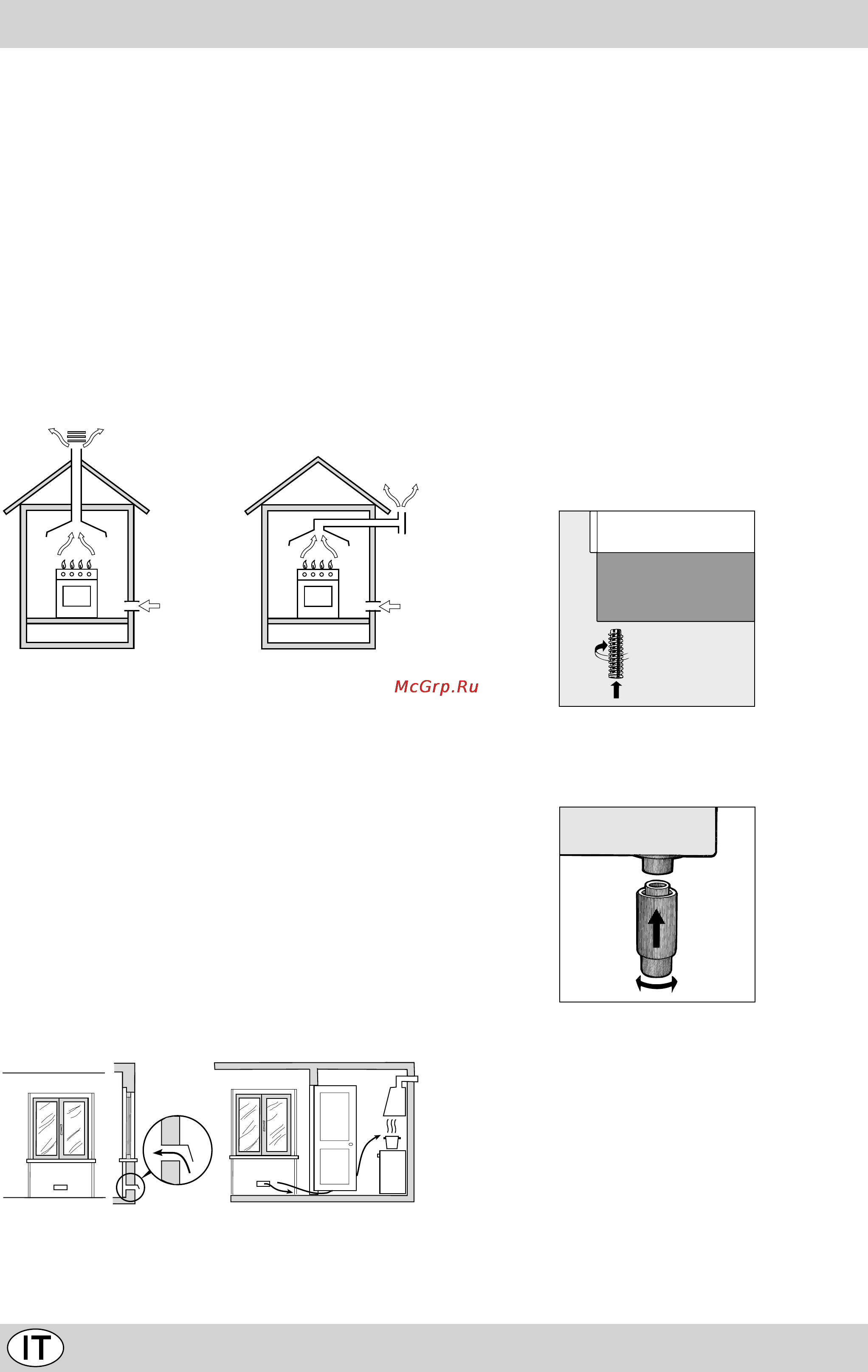

4
Istruzioni per l’installazione
Le istruzioni che seguono sono rivolte all’installatore qualifi-
cato affinchè compia le operazioni di installazione regolazione
e manutenzione tecnica nel modo più corretto e secondo le
norme in vigore.
Importante: qualsiasi intervento di regolazione, manu-
tenzione etc. deve essere eseguito con la cucina elettri-
camente disinserita.
Posizionamento
Importante: questo apparecchio può essere installato e fun-
zionare solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Deb-
bono essere osservati i seguenti requisiti:
a) Il locale deve prevedere un sistema di scarico all’esterno
dei fumi della combustione, realizzato tramite una cappa
o tramite un elettroventilatore che entri automaticamente
in funzione ogni volta che si accende l’apparecchio.
In camino o in canna fumaria ramificata Direttamente all’esterno
(riservata agli apparecchi di cottura)
b) Il locale deve prevedere un sistema che consenta l’af-
flusso dell’aria necessaria alla regolare combustione. La
portata di aria necessaria alla combustione non deve es-
sere inferiore a 2 m
3
/h per kW di potenza installata. Il
sistema può essere realizzato prelevando direttamente
l’aria dall’esterno dell’edificio tramite un condotto di alme-
no 100 cm
2
di sezione utile e tale che non possa essere
accidentalmente ostruito. Per gli apparecchi privi sul pia-
no di lavoro, del dispositivo di sicurezza per assenza di
fiamma, le aperture di ventilazione debbono essere mag-
giorate nella misura del 100%, con un minimo di 200 cm
2
(Fig. A). Ovvero, in maniera indiretta da locali adiacenti,
dotati di un condotto di ventilazione con l’esterno come
sopra descritto, e che non siano parti comuni dell’immo-
bile, o ambienti con pericolo di incendio, o camere da
letto (Fig. B).
Particolare A Locale Locale da
adiacente ventilare
A
Esempi di aperture di ventilazione Maggiorazione della fessura fra
per l’aria comburente porta e pavimento
Fig. A Fig. B
c) Un utilizzo intensivo e prolungato dell’apparecchio può
necessitare di una aerazione supplementare per esem-
pio l’apertura di una finestra o una aerazione più efficace
aumentando la potenza di spirazione meccanica se essa
esiste.
d) I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano
verso il basso. Quindi i locali contenenti bidoni di GPL
debbono prevedere delle aperture verso l’esterno così da
permettere l’evacuazione dal basso delle eventuali fughe
di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzial-
mente pieni, non debbono essere installati o depositati in
locali o vani a livello più basso del suolo (cantinati, ecc.).
É opportuno tenere nel locale solo il bidone in utilizzo,
collocato in modo da non essere soggetto all’azione diret-
ta di sorgenti di calore (forni, camini, stufe, ecc.) capaci
di portarlo a temperature superiori ai 50°C.
Livellamento (presente solo su alcuni modelli)
Nella parte inferiore dell’apparecchio si trovano 4 piedini di
sostegno regolabili con viti che permettono di migliorare il
livellamento dell’apparecchio, se necessario. E’ indispen-
sabile che l’apparecchio sia posizionato in modo unifor-
me.
Montaggio gambe (presente solo su alcuni modelli)
Vengono fornite delle gambe da montare ad incastro sotto
la base della cucina.
Installazione della cucina
E' possibile l’installazione a fianco di mobili la cui altezza non
superi quella del piano di lavoro. La parete a contatto con la
parete posteriore della cucina deve essere in materiale
ininfiammabile. Durante il funzionamento la parete posteriore
della cucina può raggiungere una temperatura di 50°C supe-
riore a quella ambiente. Per una corretta installazione della
cucina vanno osservate le seguenti precauzioni:
a) I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse e comun-
que ad una distanza minima di 650 mm.
c) Allorchè la cucina venga installata sotto un pensile, que-
