58

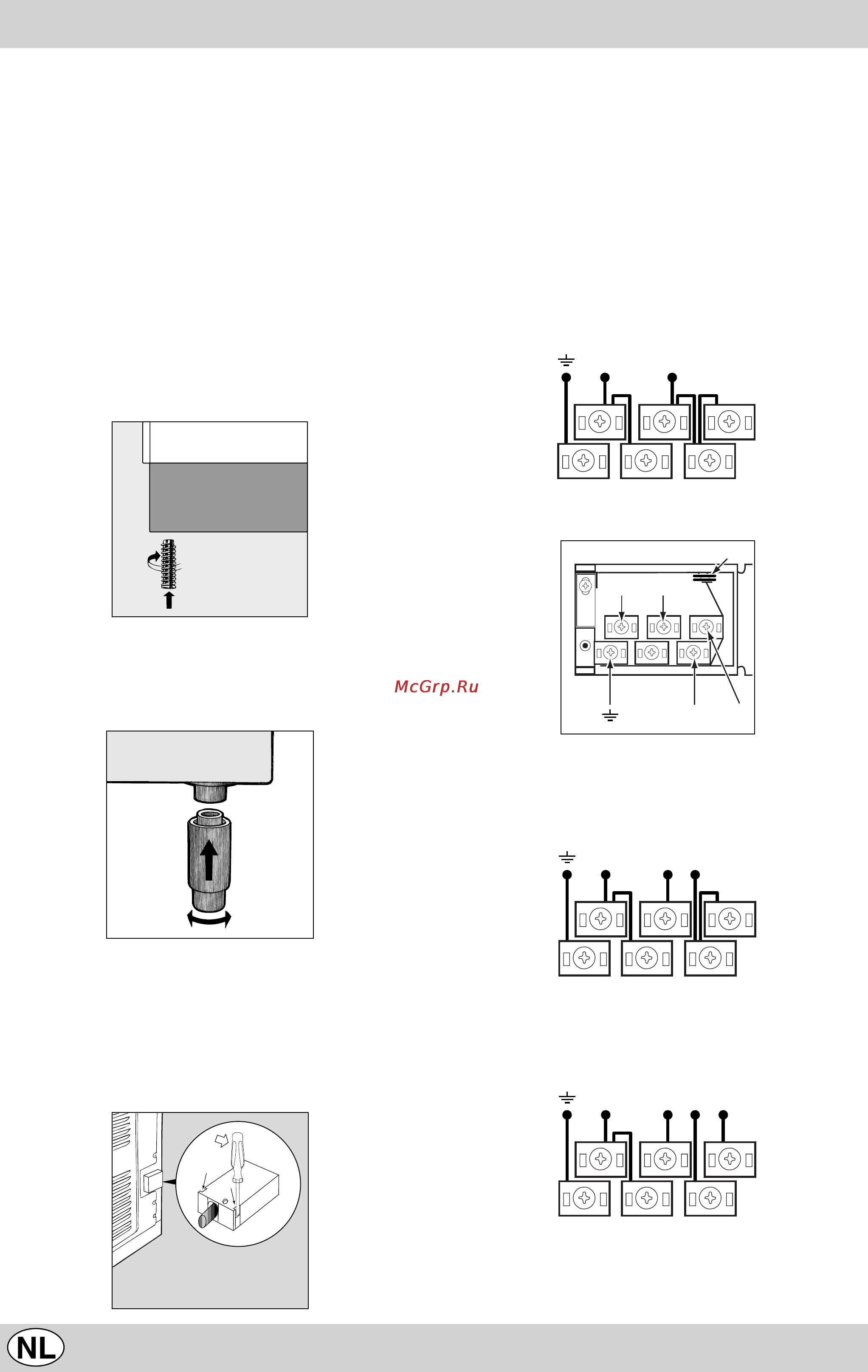

Het installeren
De volgende instructies zijn gericht tot de erkende
installateur zodat deze de handelingen van installeren,
reguleren en technisch onderhoud op de juiste wijze en
volgens de geldende normen uit kan voeren.
Belangrijk: sluit altijd eerst de stroom af voordat u
overgaat tot reguleren, onderhoud enz.
Het plaatsen
Het fornuis heeft een protectiegraad tegen oververhitting
van het type X en het kan dus geïnstalleerd worden naast
meubels die niet hoger zijn dan het kookvlak.
Het waterpas stellen (alleen bij enkele modellen
aanwezig)
Het fornuis heeft hiervoor stelschroeven. Deze kunnen
indien nodig worden aangebracht in de hoeken onder het
fornuis.
Het monteren van de poten (alleen bij enkele
modellen aanwezig)
Bij het fornuis zijn poten inbegrepen, die men aan het
onderstuk van het fornuis moet verbinden.
Monteren voedingskabel
Opening klemmenbord:
Licht de lipjes aan de zijkanten van de deksel van het
klemmenbord op met behulp van een
schroevendraaier;
trek de deksel van het klemmenbord open
Het aansluiten van de kabel:
schroef de schroef van de kabelklem en de schroeven
van de contacten los
N.B.: de bruggetjes zijn door de fabriek ingesteld op
aansluiting aan 230V enkelstroom (afb.A).
voor het uitvoeren van de elektrische aansluitingen van
de afbeeldingen C en D worden de twee
overbruggingsklemmen die zich in de doos bevinden
gebruikt (afb. B - kenteken “P”)
zet de kabel vast in de kabelklem en sluit de deksel.
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
Fig. A
N
L2
L3
L1
P
Fig. B
NL2L1
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
1
3
2
4
5
Fig. C
NL3L1L2
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
1
3
2
4
5
Fig. D
