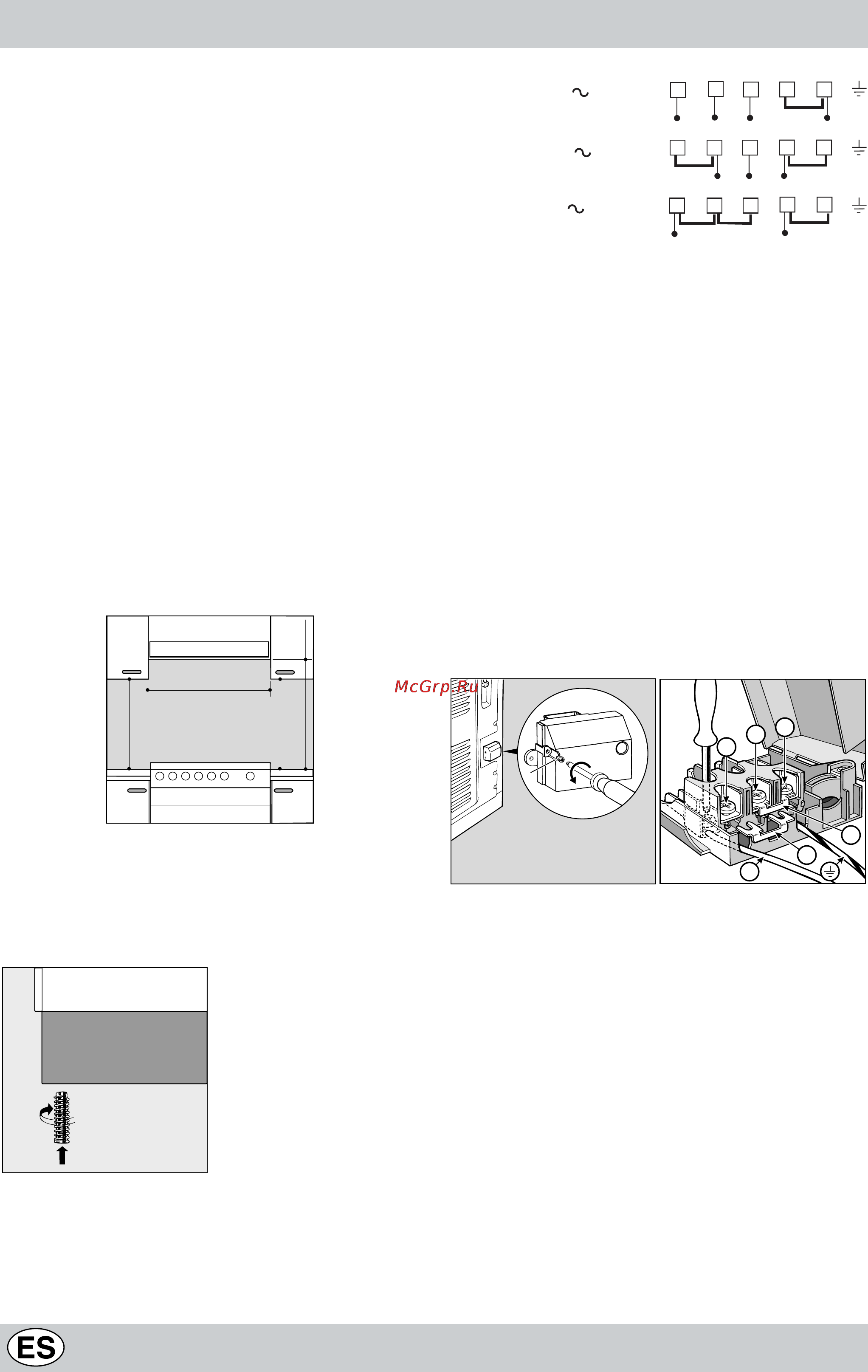

Las instrucciones siguientes están destinadas a un
instalador calificado para que pueda efectuar las
operaciones de instalación, regulación y mantenimiento
técnico, correctamente y conforme a las normas vigentes
Importante: desconecte siempre la cocina de la
alimentación eléctrica antes de realizar operaciones de
mantenimiento, regulaciones, etc.
Colocación
Es posible realizar la instalación al lado de muebles cuya
altura no supere la de la encimera. Para una correcta
instalación de la cocina se deben respetar las siguientes
indicaciones:
a) Los muebles situados al lado de la cocina, cuya altura
supere la de la encimera, deben colocarse a 200 mm.,
como mínimo, del borde de la misma.
b) Las campanas deben ser instaladas de acuerdo con
los requisitos establecidos en los manuales de
instrucción de las mismas, siempre manteniendo una
distancia mínima de 650 mm.
c) Coloque los armarios de pared, adyacentes a la
campana, a una altura mínima de 420 mm. medida
desde la encimera. (ver la figura).
d) Cuando la cocina se instale debajo de un armario de
pared, este último deberá mantener una distancia
mínima, de la encimera, de 700 mm. (milímetros), como
se observa en la figura.
e) El espacio para el mueble deberá tener las dimensiones
indicadas en la figura.
Nivelación
Para obtener una nivelación perfecta de la cocina, se
suministran patas regulables que pueden ser enroscadas
en los ángulos de la base de la cocina.
Instalación
Conexión eléctrica
El cable se dimensiona de acuerdo al tipo de conexión
eléctrica utilizada (ver el siguiente esquema de conexión).
Montaje del cable de alimentación eléctrica
Apertura del panel de bornes:
• Desenrosque el tornillo “V”.
• Quite la tapa del tablero de bornes tirando de ella.
Para instalar el cable de alimentación, realice las siguientes
operaciones:
• coloque la pequeña unión A-B según el tipo de conexión
que se desea realizar, utilizando el esquema de la figura.
Nota: las pequeñas uniones se preparan en fábrica para
la conexión monofásica a 230V (los contactos 1-2-3 están
conectados uno con otro). El puente 4-5 está colocado en
la zona inferior del tablero de bornes.
• introduzca los cables (N y
$
) como se muestra en la
figura y apriete los tornillos correspondientes.
• fije los cables remanentes a los bornes 1-2-3.
• fije el cable de alimentación en el correspondiente
sujetacable y cierre la tapa con el tornillo “V”.
Conexión del cable de alimentación eléctrica a la red
En el cable utilice un enchufe normalizado para la carga
indicada en la placa de datos. En el momento de realizar
la conexión directamente a la red, instale entre el aparato
y la red, un interruptor omnipolar con una apertura mínima
de 3 mm. entre los contactos. Este interruptor debe ser
adecuado para la carga y conforme con las normas vigentes
(el conductor de tierra no debe ser interrumpido por el
interruptor). El cable de alimentación eléctrica debe estar
colocado de tal manera que, en toda su longitud, no supere
en 50ºC la temperatura ambiente. Antes de efectuar la
conexión verifique que:
• la válvula de sobrepresión y la instalación doméstica
puedan soportar la carga del aparato (ver la placa de
características);
• la instalación de alimentación eléctrica posea una
conexión a tierra eficiente conforme con las
disposiciones contenidas en las normas vigentes.
• la toma o el interruptor omnipolar sean fácilmente
accesibles una vez instalada la cocina.
