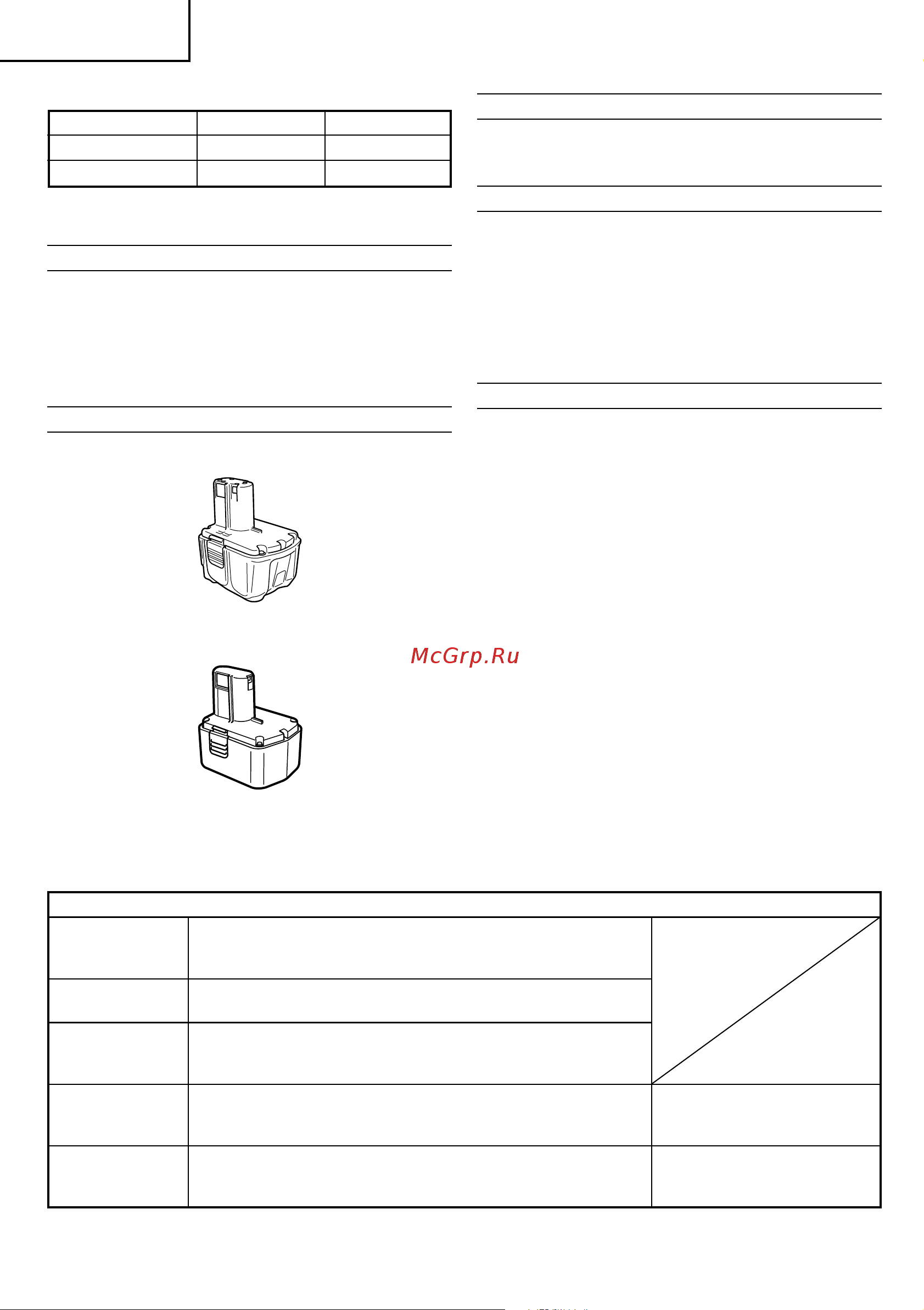

Hitachi WH14DCAL LiION [32/84] Polski

Polski

ZASTOSOWANIE

䡬 Wkręcanie i zwalnianie śrub do metalu, drewna i śrub

samogwintujących.

WYMONTOWANIE I MONTAŻ AKUMULATORA

1. Wymontowanie akumulatora

Trzymając mocno za rączkę popchnij zatrzask

akumulatora by zdjąć akumulator (Patrz Rys. 1 i 2).

UWAGA

Nigdy nie dopuszczaj do zwarcia w akumulatorze.

2. MONTAŻ AKUMULATORA

Wprowadź akumulator zwracając uwagę na właściwą

biegunowość (Patrz Rys. 2).

ŁADOWANIE

〈UC18YRL〉

Przed rozpoczęciem użytkowania urządzenia elektrycznego

należy naładować akumulator w sposób opisany poniżej.

1. Włącz wtyczkę przewodu zasilającego ładowarki do

gniazdka

Kiedy wtyczka jest włączona, lampka kontrolna

ładowarki miga czerwonym światełkiem (co 1 sek.).

2. Włożyć akumulator do ładowarki

Włożyć akumulator do komory ładowania i docisnąć

do dna komory ładowarki. (Patrz Rys. 3)

UWAGA

䡬 Jeśli akumulator zostanie włożony w odwrotnym

kierunku, nie tylko uniemożliwi to ładowanie, ale też

może spowodować problemy z ładowarką, jak np.

zdeformować styki lub otwór wsuwowy.

3. Ładowanie

Gdy włożysz akumulator do ładowarki, rozpocznie się

ładowanie i lampka kontrolna będzie się paliła ciągłym

czerwonym światłem.

Kiedy akumulator będzie całkowicie naładowany,

lampka kontrolna będzie migać na czerwono (w

odstępach 1 sek.) (Patrz na Tabelę nr. 1).

(1) Wskazania lampki kontrolnej

Wskazania lampki kontrolnej są zilustrowane w Tabeli

nr. 1, w zależności od stanu ładowarki lub akumulatora.

ŁADOWARKA

Model UC18YRL UC18YG

Napięcie ładowania

7,2-18 V 7,2-18 V

Waga 0,6 kg 0,3 kg

Ładowarka UC18YG przeznaczona jest wyłącznie do

ładowania akumulatorów Ni-Cd.

STANDARDOWE WYPOSA

ENIE I PRZYSTAWKI

Akumulator .....................................................................

Ładowarka ......................................................................

Plastykowe pudełko ........................................................

Standardowe akcesoria podlegają zmianom bez

uprzedzenia.

DODATKOWE WYPOSAŻENIE (Do nabycia oddzielnie)

1. Akumulator (BCL1430)

2. Akumulator (EB14B)

Wyposażenie dodatkowe może ulec zmianie bez

uprzedzenia.

Wskazania lampki kontrolnej

Przed

ładowaniem

W trakcie

ładowania

Ładowanie

skończone

Ładowanie jest

niemożliwe

Stan oczekiwania z

powodu przegrzania

Miga

Pali się przez 0,5 sek. Nie pali się

(NA CZERWONO)

przez 0,5 sek. (Gaśnie na 0,5 sek.)

■■■■■■■■■■■■■■■■■■■■■■■■■

Pali się Pozostaje zapalona

(NA CZERWONO) ■■■■■■■■■■■■■■■■■■■■■■■■■

Miga

Pali się przez 0,5 sek. Nie pali się

(NA CZERWONO)

przez 0,5 sek. (Gaśnie na 0,5 sek.)

■■■■■■■■■■■■■■■■■■■■■■■■■

Migocze

Pali się przez 0,1 sek. Nie pali się

(NA CZERWONO)

przez 0,1 sek. (Gaśnie na 0,1 sek.)

■■■■■■■■■■■■■■■■■■■■■■■■■

Pali się Pozostaje zapalona

(NA ZIELONO) ■■■■■■■■■■■■■■■■■■■■■■■■■

Wadliwe działanie

akumulatora lub ładowarki.

Akumulator przegrzany. Akumulator nie

może być ładowany (ładowanie rozpocznie

się ponownie po ostygnięciu akumulatora).

Tabela 1

UWAGA: W stanie oczekiwania z powodu przegrzania przegrzany akumulator jest chłodzony wentylatorem ładowarki

UC18YRL.

04Pol_WH14DCAL_EE 08/8/27, 19:3931
