78

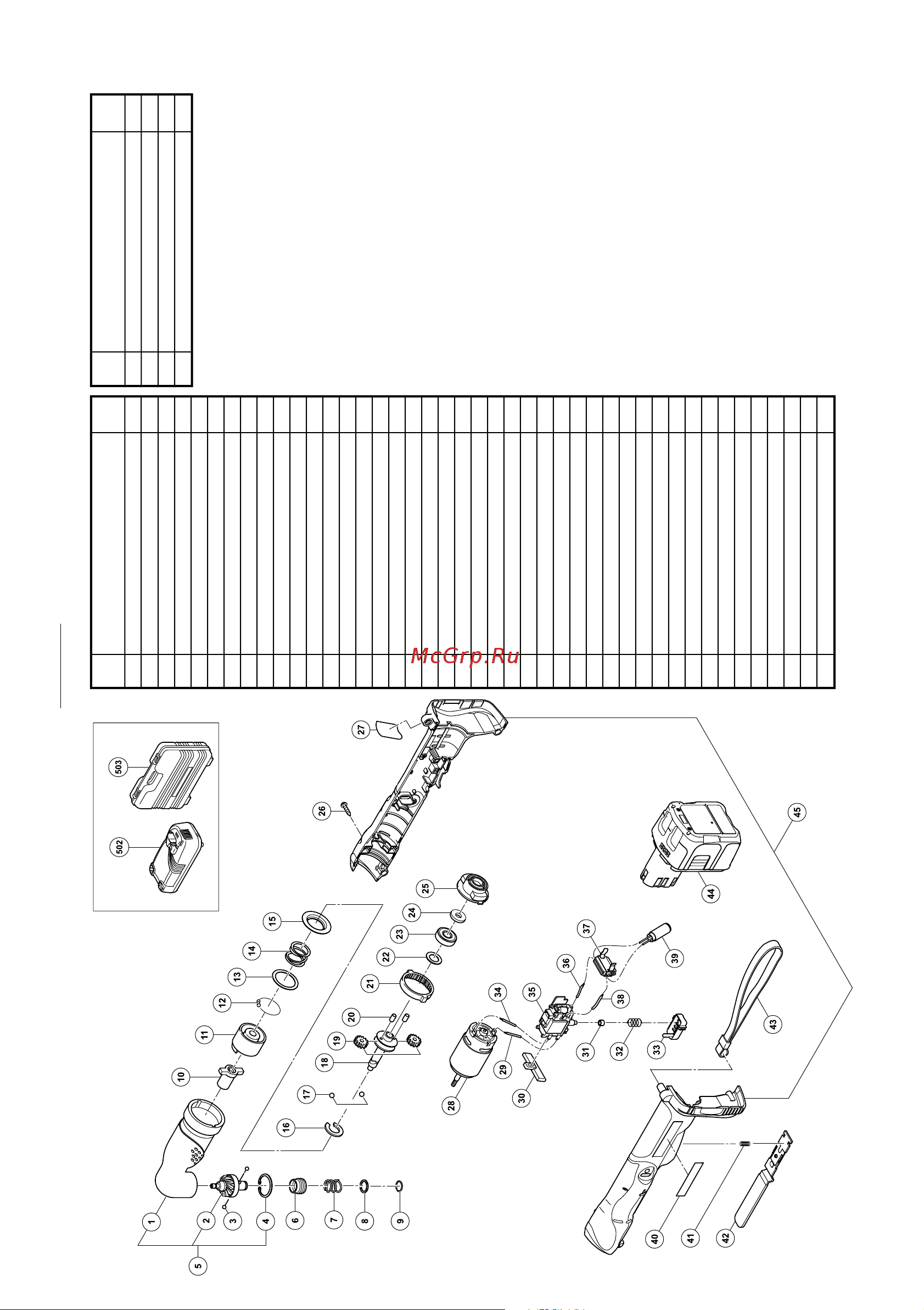

WH14DCAL
Item
No.
Part Name Q’TY
1 HAMMER CASE 1
2 FINAL GEAR 1
3 STEEL BALL D3.5 2
4 RETAINING RING 1
5 HAMMER CASE SET 1
6 GUIDE SLEEVE (D) 1
7 GUIDE SPRING (C) 1
8 WASHER (D) 1
9 RETAINING RING 1
10 ANVIL (B) 1
11 HAMMER (A) 1
12 STEEL BALL D3.175 24
13 WASHER (J) 1
14 HAMMER SPRING 1
15 WASHER (S) 1
16 STOPPER (B) 1
17 STEEL BALL D4.76 2
18 SPINDLE 1
19 IDLE GEAR SET 2
20 NEEDLE ROLLER (A) 2
21 RING GEAR (E) 1
22 WASHER (E) 1
23 BALL BEARING 6901VVCMPS2L 1
24 FELT 1
25 INNER COVER (D) 1
26
TAPPING SCREW (W/FLANGE) D4
×
20
8
27 NAME PLATE 1
28 MOTOR 1
29 INTERNAL WIRE (BLACK) 57L 1
30 PUSHING BUTTON 1
31 BUSHING (S) 1
32 SPRING (S) 1
33 TRIGGER 1
34 INTERNAL WIRE (RED) 36L 1
35 DC SPEED CONTROL SWITCH 1
36 INTERNAL WIRE (RED) 26L 1
37 BATTERY TERMINAL 1
38 INTERNAL WIRE (BLACK) 52L 1
39 NOISE SUPPRESSOR 1
40 HITACHI LABEL 1
41 SPRING 1
42 PADDLE LEVER 1
43 STRAP 1
Item
No.
Part Name Q’TY
44 BATTERY BCL1430 2
45 HOUSING (A), (B) SET 1
502 CHARGER (UC18YRL) 1
503 CASE 1
11Back_WH14DCAL_EE 08/8/27, 19:3978
