Commissioning
38
36
35
A
C
B

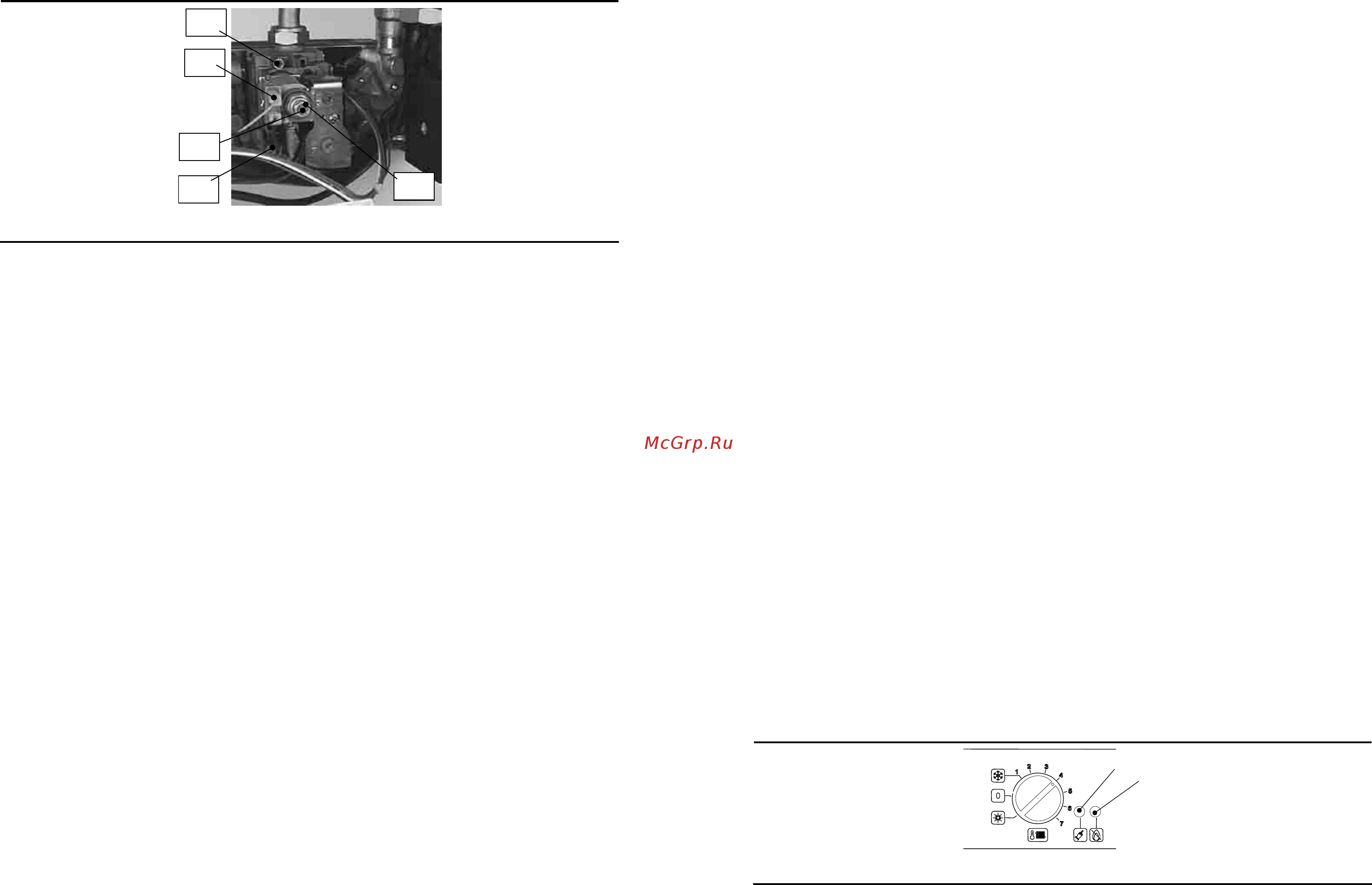

Fig. 6.5
11 Switch on the boiler.
11 Включите котел
12 Check the minimum gas pressure and
compare the value on the gauge with
the value indicated in the sections 4.4,
and 4.5 (gas pressures at the burner),
accordingly with the model of boiler
installed. To adjust the pressure rotate
the minimum gas pressure adjustment
(C in Fig. 6.5) until you obtain the
required pressure (by rotating clockwise
the pressure increases).
12 Проверьте минимальное давление
газа и сравните его значение со
значениями, указанными в разделах
4.5 и 4.6 (давление газа на горелке),
в соответствии с установленной
моделью котла. Чтобы увеличить
давление, поворачивайте регулятор
минимального давления газа (С на
рис.6.5) до тех пор, пока не получите
необходмые показатели (при
вращении по направлению часовой
стрелки, давление возр
астает).
13 Switch off the boiler and re-connect the
electrical connector B to the modulator
coil.
13 Выключите котел и снова
подключите электрический контакт В
к модулирующей катушке.
14 Access the main control panel (see
section 5.9, follow steps 2 - 4)
14 Откройте главную панель
управления (см. раздел 5.9, следуйте
шагам 2-4)
15 Switch on the boiler.
15 Включите котел.
16 Check the ignition gas pressure by
setting dip-switch "3" (Fig. 6.8) to the
OFF position. Compare the value on
the gauge with the value indicated in
the sections 4.4 and 4.5 (gas pressures
at the burner), accordingly with the
model of boiler installed. If the ignition
gas pressure is not set correctly see
section 6.7 in this manual for the
adjustment procedure. If ignition gas
pressure is correct switch dip-switch "3"
to the ON position.
16 Проверьте давление розжига газа
переместив переключатель "3" (рис.
6.8) в положение OFF. Сравните
значение на измерительном приборе
с показателями, указанными в
разделах 4.5 и 4.6 (давление газа на
горелке) в соответствии с выбраной
моделью котла. Если давление газа
на розжиге выбрано неправильно,
см. раздел 6.7 настоящего
руководства для настройки. Если
давление газ на розжиге выбрано
правильно, перемест
ите
переключатель "3" в положение ON.
17 Switch off the boiler, turn off the hot
water tap(s), disconnect the pressure
gauge and close the pressure valves.
17 Отключите котел, закройте кран
(ы)горячей воды и отсоедините
датчик давления.
Useful advice
11
During the service, the most important
components of the boiler will be inspected
and cleaned. This service can be part of a
maintenance contract.
В процессе обслуживания, будут
осмотрены и очищены наиболее важные
детали котла. Такой сервис должен быть
предусмотрен в договоре не сервисное
обслуживание.
In particular, you are advised to have the
following checks carried out:
В особенности, мы рекомендуем
произвести контроль следующего
оборудования:
- primary heat exchanger;
- первичного теплообменника;
- domestic hot water heat exchanger;
- теплообменника горячей воды;
- burner;
- горелки;
- exhaust fume duct and flue;
- системы отвода отходящих газов и
дымохода;
- pressurisation of the expansion tank;
- герметичность и давление в
расширительном баке;
- filling up of the central heating circuit;
- заполнение системы отопления;
- bleeding of air from the central heating
system;
- произвести развоздушивание
системы отопления;
- general check of the appliance’s
operation.
- выполнить общую проверку работы
котла.
3.4. External cleaning
3.4. Внешний уход
Before doing out any cleaning, disconnect the
appliance from the electrical mains, using the
fused spur isolation switch fitted adjacent to
the appliance.
Прежде, чем производить какие-либо
работы по очистке котла, отключите его от
электросети посредством выключателя,
расположенного рядом с котлом.
To clean the external panels, use a cloth
soaked in soapy water. Do not use solvents,
abrasive powders or sponges.
Чтобы очистить наружные панели,
используйте тряпку, смоченную в мыльном
растворе. Не используйте растворители,
абразивные порошки и губки.
Do not carry out cleaning of the appliance
and/or its parts with readily flammable
substances (for example petrol, alcohols,
naphtha, etc.).
Ни в коем случае не используйте для
чистки котла и/ил
и его частей
легковоспламеняющиеся жидкости
(например бензин, спирт и т.п.)
3.5. Operational faults
3.5. Неисправности
If the lock-out signal lamp comes on Если загорается индикатор блокировки
this indicates that the safety lock-out 5 (Fig.
3.2) has stopped the boiler
это означает, что сработала блокировка
безопасности 5 (рис 3.2.) и остановила
работу котла
To re-start the boiler, it is necessary to press
the boiler reset button 6 (Fig. 3.2).
Чтобы снова запустить котел, необходимо
нажать кнопку повторного включения
котла 6 (рис. 3.2).
6
5
Fig. 3.2
