Installation
28
Elbow kits enable the standard flue kits to be
offset to overcome obstructions or ensure the
correct clearances for the flue terminal. Each
elbow used in addition to the standard
flanged elbow reduces the overall acceptable
length of the flue system as follows:
Коленное соединение позволяет
стандартному дымоходу компенсировать
преодолимые препятствия или
обеспечивать правильный зазор для
окончания дымохода. Каждое колено,
используемое в дополнение к
стандартному фланцевому колену,
сокращает общую допустимую длину
дымохода:
L
L max = 4 m
L min = 0,5 m
90° = - 1m 45° = - 0,5m
φ 60/100
C
A
B
L
φ 60/100
Длина мин. = 0,5м
Длина макс.=4м

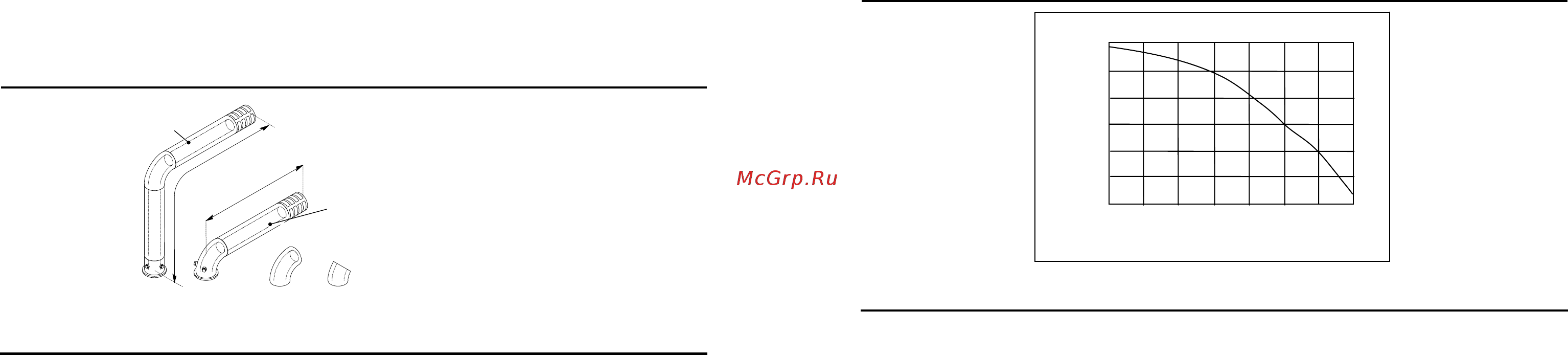

Fig. 5.4
Twin pipe kits ø 80 mm (Fig. 5.5 - Fig. 5.6) Двойная труба Φ80 мм (рис. 5.5 - 5.6)
Various twin (split) pipes kits and optional
accessories (elbows) are available to assist in
the termination of the flue where the boiler is
installed in a location remote to an outside
wall.
Разные комплекты двойных труб (сплиты)
и дополнительные аксессуары (колена)
способны содействовать завершению
дымохода в тех местах, где котел
установлен на удалении от наружной
стены.
These kits allow for separation of the air
supply pipe from the pipe that discharges the
exhaust gases. Consequently it is possible to
extend the flue system to a greater distance
than that provided by the standard horizontal
co-axial flue.
Этот комплект позволяет осуществлять
разделение труб забора воздуха и отвода
отходящих газов. В последствии возможно
у
длинение системы дымохода на большее
расстояние, чем это предусмотрено
стандартным горизонтальным
коаксиальным дымоходом.
If either an additional 45° or 90° accessory
elbow is used then the maximum permissible
length of either pipe must be reduced by 0,90
m or 1,65 m respectively.
В случае, если дополнительные 45 и 90û
колена превышают максимально
допустимую длину, каждая труба должна
быть уменьшена на 0,90 м или 2,75 м
соответственно.
Technical information
21
4.6. Hydraulic specifications
4.6. Гидравлические
характеристики
kPa
bar
60 0.6
50
0.5
40
0.4
30
0.3
20
0.2
10 0.1
0
0.0
0
200 400 600 800 1000 1200 1400
l/h
Fig. 4.4
The hydraulic specifications in Fig. 4.4
represent the pressure (available head for the
central heating system) as a function of the
flow rate.
Гидравлические характеристики на Рис.
4.5 представляют собой давление
(допустимый напор в системе отопления)
как функция расхода воды.
The load loss due to the boiler has already
been subtracted.
Потери при загрузке котла уже учтены.
Output with thermostat cocks shut off Мощность при закрытых
термостатических клапанах
The boiler is fitted with an automatic by-pass
valve (44 on section 4.1), which protects the
primary heat exchanger.
Котел оснащен атоматическим бай-
пассным клапаном (44 на разделе 4.1),
который предохраняет первичный
теплообменник.
In case of excessive reduction or total
blockage of water circulation in the central
heating system owing to closure of the
thermostatic valves or system component
cocks, the by-pass valve ensures a minimum
flow of water through the primary heat
exchanger.
В слу
чае резкого уменьшения или полной
блокировки циркуляции в системе
отопления из-за закрытия
термостатических клапанов или кранов
системы, бай-пассный клапан
обеспечивает минимальный проток воды
через первичный теплообменник.
4.7. Expansion vessel
4.7. Расширительный бак
The height difference between the pressure
relief valve and the highest point in the
system may be 7m at most.
Разница высоты между
предохранительным клапаном и самой
высокой точкой системы не должна
превышать 7 метров.
For greater differences, increase the pre-load
pressure in the expansion vessel (37 on
section 4.1) and the system, when cold, by
0,1 bar for each additional 1m.
При большей разнице необходимо
увеличить предварительное давление в
расширительном баке (37 на разделе 4.1)
и в системе в ее холодном состоянии на
0,1 бара на каждый дополнительный 1 м.
