Technical information
14
4. Technical information
4. Техническая информация
4.1. Overview
4.1. Вид
17 Pump
18 Pump vent plug
19 Aut.air purger valve
20 Modulation gas valve
21 Three-way diverter valve
22 D.h.w. exp.vessel
23 Flame-detecting electrode
24 Ignition electrodes
25 Burner
26 Combustion chamber
27 Primary heat exchanger
28 Fan
29 Air pressure switch
30 Air switch pres. Test points
31 D.h.w. storage tank air purge
valve
32 D.h.w. storage tank
33 Safety thermostat
34 Modulation operator
35 Gas valve outlet pres. Test
point
36 Gas valve inlet pres. Test
point
37 C.h. expansion tank
38 C.h. temp. Probe NTC
39 D.h.w. storage tank
temp.probe NTC
40 C.h. pressure relief valve
41 D.h.w. circuit pressure relief
valve
42 Primary circuit flow switch
43 Main circuit drain cock
44 By-pass valve
45 Venturi device
46 Storage tank drain cock
47 Magnesium anode
48 Storage tank coil
49 Flue outlet pipe
50 Air intake pipe
17
18
40
43
20
38
42
21
24
23
25
26
27
28
30
29
33
37
22
31
32
41

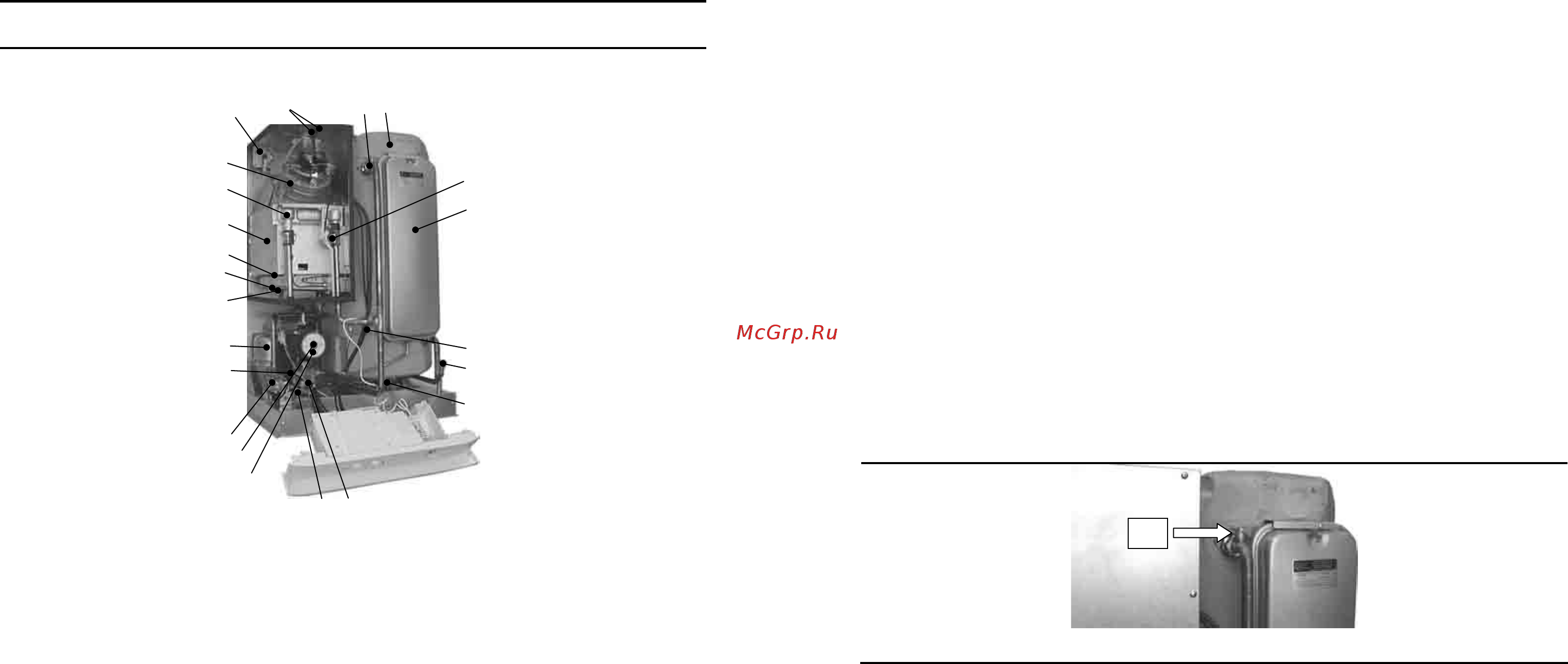

Fig. 4.1
17 Насос
18 Пробка вент.отверстия
насоса
19 Автоматический спускник
воздуха
20 Модулирующий газовый
клапан
21 Трехходовой клапан
22 Расширитель.бак для
горячей воды
23 Электрод контроля пламени
24 Электроды розжига
25 Горелка
26 Камера сгорания
27 Первичный теплообменник
28 Вентилятор
29 Реле давления воздуха
30 Контроллер давления
воздуха
31 Автоматический спускник
воздуха накопительного бака
32 Накопительный бак для
горяч
ей воды
33 Термостат безопасности
34 Модулятор
35 Отвод для замера давления
газа на выходе
36 Отвод для замера давления
газа на входе
37 Расширительный бак
системы отопления
38 Датчик NTC системы
отопления
39 Темпер. датчик NTC
накопительного бака для
горячей воды
40 Предохранит. клапан
системы отопления
41 Предохранит. клапан
контура горячей воды
42 Реле протока первичного
теплообм
43 С
ливной кран основного
контура
44 Бай-пассный (перепускной)
клапан
45 Датчик Вентури
46 Сливной кран
накопительного бака
47 Магниеый анод
48 Змеевик накопительного
бака
49 Трчба отвода отходящих
гаэов
50 Трчба для забора воэдчха
Commissioning
35
6.4. Initial filling of the system
6.4. Первичное заполнение
системы
1 Open the c.h. flow and return cocks.
1 Откройте краны подачи и обратки
отопления.
2 Remove the front panel of the case
(see the section 8.2 in this manual).
2 Снимите переднюю панель кожуха
котла (см. раздел 8.2 настоящего
руководства).
3 Unscrew the cap on the automatic air
purger valve 19 (Fig. 6.2) one full turn
and leave open permanently.
3 Отверните колпачок на
автоматичемком спускнике воздуха
19 (рис. 6.2) на 1 полный оборот и
оставьте его в этом положении.
4 Loosen the storage tank air purge valve
31 in Fig. 6.3
4 Ослабьте развоздушник
накопительного бака 31 на рис.6.3
5 Open the C.h. circuit filling valve 11 and
fill the C.h. circuit (see section 2.2)
5 Откройте впускной клапан 11
системы отопления и заполните
систему (см. раздел 2.2)
6 Open each radiator air release tap
starting with the lower point and close it
only when clear water, free of bubbles,
flows out.
6 Откройте спускные краны на всех
радиаторах, начиная с нижней точки,
и закройте их, когда из них пойдет
чистая, без пузырьков вода.
7 Close the storage tank air purge valve
when water flows out.
7 Зажмите развоздушник
накопительного бака, когда пойдет
вода.
31
Fig. 6.3
8 Purge the air from the pump by
unscrewing the pump plug 18 (Fig. 6.2);
release the pump by turning the rotor in
the direction indicated by the arrow on
the information plate.
8 Спустите воздух из насоса, открутив
винт 18 (рис. 6.2); разблокируйте
насос, поворачивая ротор в
направлении, указанном стрелкой на
информационной табличке.
9 Close the pump plug.
9 Заверните винт насоса.
10 Continue filling the system. The actual
reading should ideally be 1,3 bar and
not less than 0,3 bar.
10 Продолжайте заполнение системы.
Идеальный показатель должен быть
1,3 бара, но не менее 0,3 бара.
11 Close all air release valves on the c.h.
system.
11 Закройте все спускники воздуха в
системе отопления.
12 Inspect the boiler and the system for
water soundness and remedy any leaks
discovered.
12 Проверьте котел и систему на
отсутствие утечек, в случае
обнаружения устраните их.
13 Cold flush the system to remove any
loose particles and any system debris
before starting the boiler for the first
time.
13 Промойте холодную систему, чтобы
удалить из нее частицы мусора и
окалины прежде, чем запустить
котел в первый раз.
