Commissioning
34
6. Commissioning
6. Ввод в эксплуатацию
6.1. Electrical installation
6.1. Монтаж электрической части
Preliminary electrical system checks to
ensure electrical safety shall be carried out by
a competent person. i.e. polarity, earth
continuity, resistance to earth and short
circuit.
Электрическая система должна быть
предварительно проверена
специалистами на соблюдение фазности,
заземление и устойчивость к короткому
замыканию.
If a fault has occurred on the appliance the
fault finding procedure should be followed as
specified in the service manual.
Если обнаружены неисправности в
устройстве, необходимо произвести
работы, чтобы устранить их в порядке,
указанном в настоящем руководстве.
6.2. Gas supply installation
6.2. Монтаж подачи газа
1 Inspect the entire installation including
the gas meter, test for soundness and
purge.
1 Проверьте внутреннюю разводку,
включая газовый счетчик, проверьте
систему на отсутствие дефектов и
проходимость.
2 Open the gas cock 16 (Fig. 6.1) on the
appliance and check the gas connector
on the appliance for leaks.
2 Откройте газовый кран 16 (рис. 6.1)
на устройстве и проверьте
подключение на наличие утечек.
16
12
Open position
Gоложение -
открыто
Fig. 6.1
19
18
Fig. 6.2
6.3. Filling the d.h.w. system
6.3. Заполнение системы горячего
водоснабжения
1 Close all hot water draw-off taps. 1 Закройте все краны горячей воды.
2 Open the cold water inlet cock 12 (Fig.
6.1).
2 Откройте кран подачи холодной
воды 12 (рис.6.1)
3 Slowly open each draw-off tap and
close it only when clear water, free of
bubbles, flows out.
3 Медлено откройте все краны и
закройте их только тогда, когда из
них пойдет чистая, без пузырьков
вода.
Technical information
15

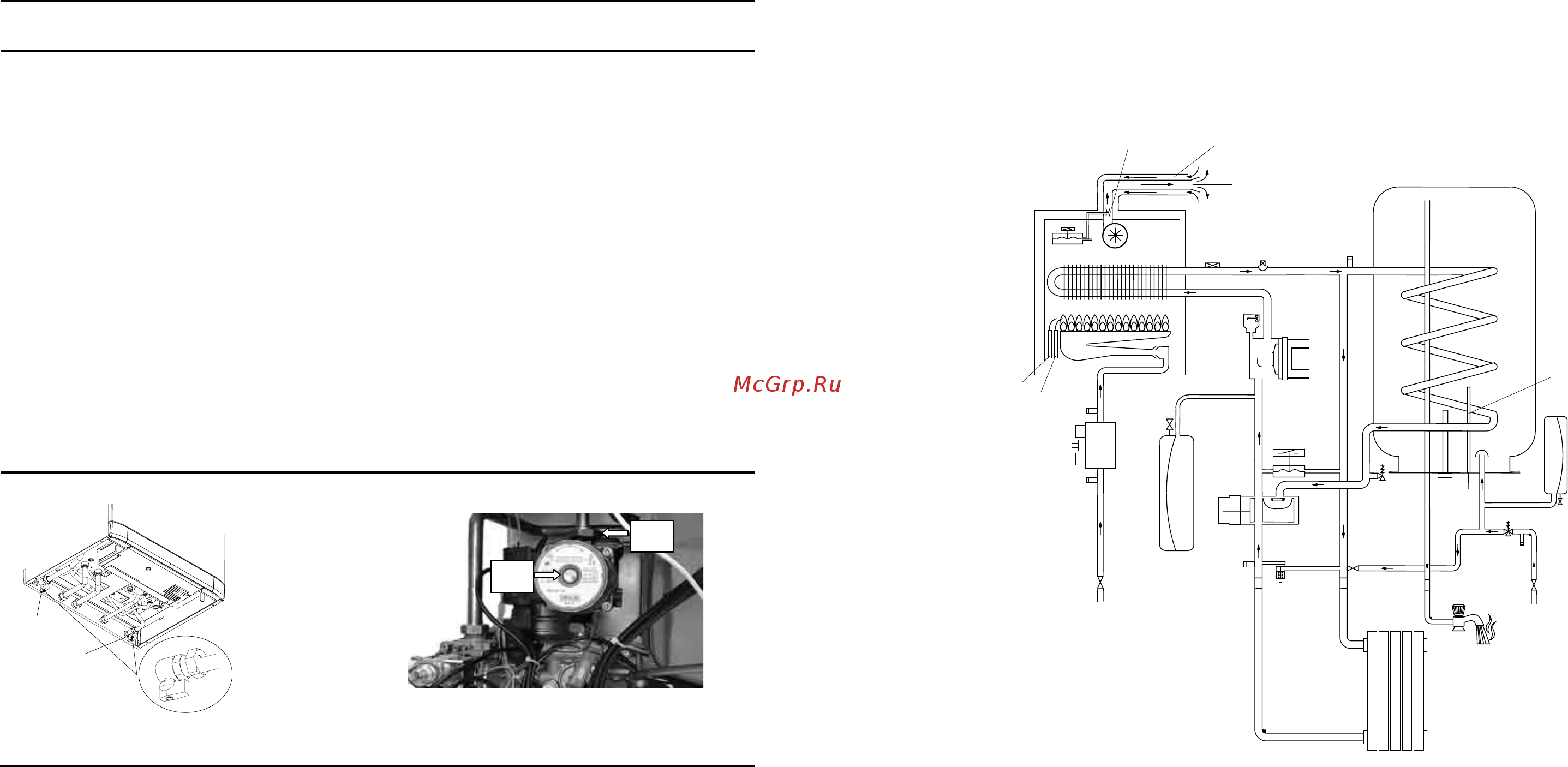

4.2. Main diagram
4.2. Принципиальная схема
1719
20
21
22
23
24
25
26
27
28
29
31
32
33
36
35
37
38
39
42
41
40
43
44
45
46
47
48
49
50
16
12
13
14
15
11
Fig. 4.2
