Commissioning
36
14 Replace the front panel of the case.
14 Установите переднюю панель кожуха
котла.
6.5. Lighting the boiler
6.5. Запуск котла
Some products incorporate an anti cycling
time delay. It is normal when first switching
the boiler on for the boiler to operate on
heating for a few seconds then switch off.
After 3-4 minutes has elapsed the boiler will
then re ignite and operate perfectly normally.
The ignition delay cycle does not prevent
normal operation of the boiler to provide
d.h.w..
Некоторые котлы оборудованы
антициклической задержкой времени. Это
нормальное явление, когда котел
включается на отопление на несколько
секунд и затем выключается. По
истечении 3-4 минут котел включится
автоматически и продолжит нормальную
работу. Задержка включения не влияет на
нормальную работу котла на
приготовление горячей воды.
If external controls are fitted (e. g. Timeclock,
room thermostat) ensure they "call for heat".
Если котел оснащен внешними
у
стройствами управления (напр.
программатором, комнатным
термостатом), убедитесь, что они
работают в режиме "запрос тепла"
1 Turn on the electricity supply to the
boiler, switching on the fused spur
isolation switch. The appliance
operation light 9 will flash every 4
seconds.
1 Включите питание котла на
автомате. Индикатор работы котла 9
будет моргать каждые 4 сек.

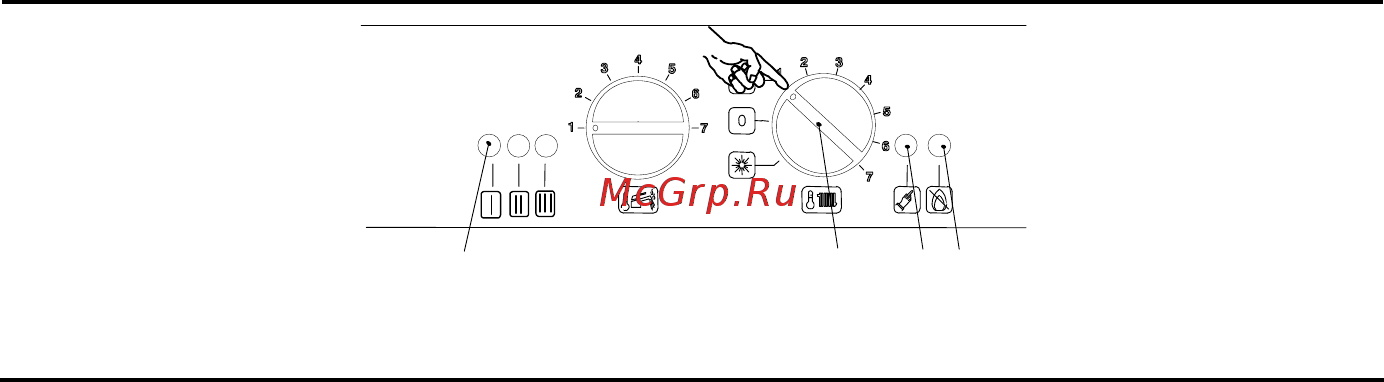

2 Turn the function selector 7 as in Fig.
6.4. The appliance operation light 9 will
flash every 2 seconds.
2 Переместете переключатель 7 в
положение, как указано на рис. 6.4.
Индикатор работы котла 9 будет
мигать каждые 2 секунды.
9
7
6
5
Fig. 6.4
The boiler will now go through an ignition
sequence and the burner will light.
Котел перейдет в стадию розжига и
горелка зажжется.
If during the ignition attempt period the boiler
fails to light, the full sequence control p.c.b.
will go to lockout and the lock-out signal lamp
5 will appear.
Если в процессе розжига котел не
зажжется, система контроля заблокирует
котел и загорится индикатор блокировки 5.
To reset the boiler press and release the
boiler reset button 6 (Fig. 6.4)
Чтобы перезапустить котел, нажмите и
отпустите кнопку разблокировки 6 (рис.6.4)
Useful advice
13
So that this does not happen and to decrease
the pressure to a normal value, it is advisable
to vent some of the water in the appliance
through the bleed valves present in the
radiators.
Чтобы этого не произошло и чтобы
понизить давление до нормального
значения, рекомендуется слить некоторое
количество воды из системы через
сливные краны радиаторов.
If water comes out of the storage tank
pressure relief valve B in Fig. 3.3
Если вода выходит через
предохранительный клапан давления В
накопительного бака (рис.3.3)
This means that the pressure in the domestic
hot water circuit is more than 8 bars.
Это означает, что давление в контуре
горячей воды превышает 8 бар.
To avoid this situation, it is advisable to install
a pressure reducing device upstream the d.c.
w. Inlet cock.
Чтобы избежать это
го, рекомендуется
установка устройств, понижающих
давление выше впускного крана горячей
воды.
The pressure in the domestic hot circuit
should be lower than 8 bars.
Давление в контуре горячей воды не
должно превышать 8 бар.
If in time, a reduction in domestic hot
water supply is observed…
Если со временем наблюдается
уменьшение количества горячей воды..
The likely causes may be impurities caught in
the domestic hot water flow switch filter or
limescale deposited in the domestic hot water
heat exchanger. It is advisable to have the
appliance cleaned out by an Authorised
Service Centre Engineer.
Это может происходить из-за загрязнения
фильтра горячей воды или образования
накипи на теплообменнике горячей воды.
В этом слу
чае рекомендуется произвести
их очистку. Эту работу должны выполнить
специалисты Авторизованного сервисного
центра.
If water should occasionally leak from the
boiler…
Если из котла течет вода..
shut off the taps positioned under the boiler
(Fig. 2.10) and call an Authorised Service
Centre Engineer.
Перекройте краны, расположенные в
нижней части котла (рис. 2.10) и
обратитесь к специалистам
Авторизованного сервисного центра.
In this case or in case of problems other
than those mentioned here, switch off the
boiler, as described in section 2.6 and call
a competent and responsible service
engineer.
В этом случае или в случаях не
уомянутых здесь, отключите котел, как
это оп
исано в разделе 2.6 и вызовите
специалиста Авторизованного
сервисного центра.
