Installation
24
- The dimensions for the exhaust fume
duct detailed in section 5.6 and the
correct procedures for installing the
duct, depicted in the instruction leaflet
included with the flue kit, must be
complied with during installation.
- Размеры дымохода для отходящих
газов описаны в разделе 5.6 и
соответствующих инструкциях для
монтажа трубы, приведенные в
брошюре, поставляемой с
монтажным набором, должны быть
выполнены в процессе установки.
- To allow maintenance procedures it is
necessary to leave the minimum gaps
indicated in Fig. 5.1.
- Для проведения работ по
обслуживанию котла необходимо
оставить минимальное расстояние,
как на рисунке 5.1.
250
200
25
35

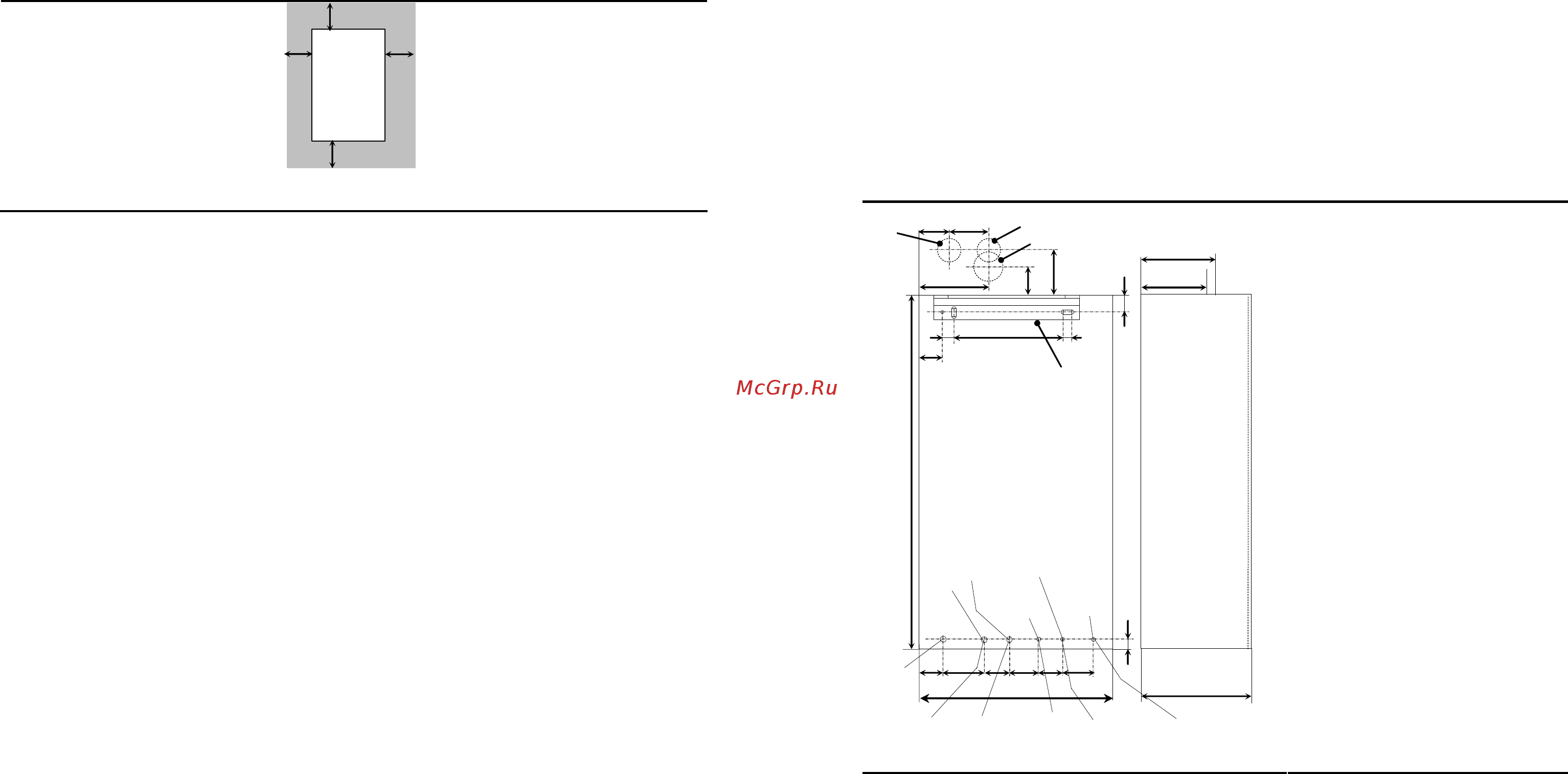

Fig. 5.1 All dimensions in mm / Все размеры указаны в мм
- When installing the boiler in a
cupboard, cover or alcove allow at least
6cm permanent clearance from the
front face of the boiler. Also ensure
sufficient clearance to allow free access
for servicing and the lowering of the
front control panel.
- При установке котла в шкафу
следует предусмотреть
минимальный зазор в 6 см между
передней панелью и дверцей шкафа.
Также убедитесь, что имеется
расстояние для свободного доступа
к проведению работ по
обслуживанию и снятию передней
панели управления.
- Before installing the boiler on an
existing c.h. system, flush it out
thoroughly before fitting the boiler, so
as to remove muddy deposits.
- Перед установкой котла на уже
существующую систему отопления,
необходимо осуществить ее
тщательную промывку для удаления
грязевых отложений.
- It is advisable to equip the system with
a sediment filter, or use a water-
treatment product in the circulating
water. The latter option in particular, not
only cleans out the system, but also
has an anti-corrosive effect by
promoting formation of a protective skin
on metal surfaces and neutralising
gases present in the water. We
recommend the use of a suitable
universal inhibitory to protect the c.h.
system from corrosion.
- Рекомендуется устанавливать в
системе осадочный фильтр или
использовать установки
водоподготовки. Данные установки
не только очищают систему, но и
имеют антикоррозийный эффект,
поскольку образуют защитную пленку
на металлических поверхностях и
нейтрализуют газы, присутствующие
в воде.
Installation
25
5.3. Installing the bracket
5.3. Установка крепежных скоб
Precautions Предостережение
Before mounting the bracket, check that the
dimensions for fitting the exhaust fume duct
are complied with (refer to the leaflet included
with the flue kit, packed separately).
Перед установкой крепежных скоб
убедитесь в том, что соблюдены все
размеры для последующего подключения
дымохода (в соответствии с инструкцией
по монтажу). Набор для монтажа
дымохода упакован отдельно.
Utilise the paper template supplied with the
boiler to determine the fixing position for the
bracket and boiler. Securely mount the
bracket to the wall using appropriate fixings
suitable for the type of wall construction and
capable of supporting the total (wet) load.
Refer to the weight given in the technical data
tables specific for each mode
Используйте шаблон, который входит в
комплект поставки котла, чтобы разметить
точки крепления для скоб и котла. Прочно
закрепите скобы на стене, исп
ользуя
крепления, соответствующие конструкции
стены и способные выдержать вес котла в
загруженном состоянии. Обратитесь к
весовым данным, приведенным в таблице
технических характеристик для каждой
модели.
5.4. Overall dimensions
5.4. Габаритные размеры
A – air intake/outlet pipe φ 100 (co-
axial)
A – забор воздуха / выходная труба
диам. 100 (коаксиальный)
B – flue outlet pipe φ 90 (twin kit)
B – труба отвода отходящих газов
Φ90 см (спареный набор)
C – air intake pipe φ 80 (twin kit)
C – трубка забора Φ80 см (спареный
набор)
The cocks and the pipes are not
included with the boiler
A
B
C
70 75
70
115
900
75
75
35
39
16
85
180
C.h.
flow
Gas
D.h.w.
outlet
Cold water
inlet
C.h.
return
A, B
189
Boiler front
460
70
130
Recirculation
600
95
134
285
C
25
Wall
mounting
bracket
35
Проток
отопления
Oбратка
отопления
Газ
Рециркуляция
Выпуск
горячей воды
Вход холодной
воды
Крепежные
скобы
Fig. 5.2 All dimensions in mm Все размеры указаны в мм
Краны и трубопроводы не
поставляются в комплекте с котлом
