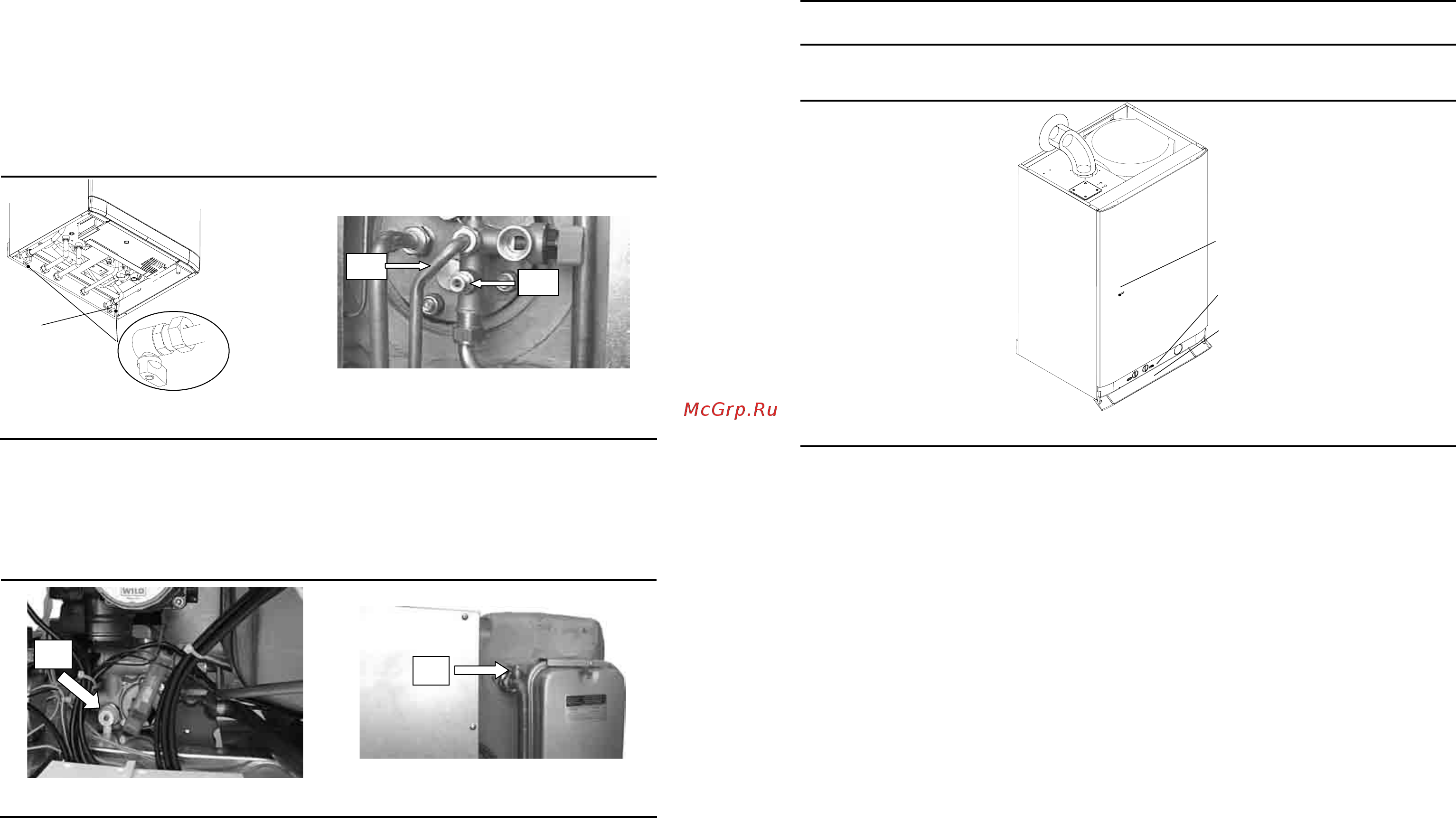

Mainteinance
48
8.3. Emptying the d.h.w. system
8.3. Опорожнение системы
горячего водоснабжения
1 Turn off the d.c.w. inlet isolating valve
(12 in Fig. 8.3) and turn on the hot
water taps and any drain cocks.
1 Закройте кран заполнения системы
холодного водоснабжения (12 на
рис.8.3) и откройте краны горячей
воды и любой сливной кран.
2 Turn on the storage tank drain cock 46
in Fig. 8.4 and empty the d.h.w. tank.
2 Откройте сливной кран 46
накопительного бойлера на рис.8.4 и
опорожните его.
12
Close position
Положение -
закрыто
Fig. 8.3
46
47
Fig. 8.4
8.4. Emptying the ch. System
8.4. Опорожнение системы
отопления
1 Close the c.h. isolating valves.
1 Закройте кран подачи отопления.
2 Open the central heating drain cock (43
in Fig. 8.5).
2 Откройте сливной кран системы
отопления (43 на рис.8.5).
43
Fig. 8.5
31
Fig. 8.6
3 Loosen the d.h.w storage tank air purge
valve (31 in Fig. 8.6).
3 Ослабьте развоздушник
накопительного бойлера (31 на
рис.8.6)
Appliance description
1
1. Appliance description
1. Описание устройства
1.1. Overview
1.1. Внешний вид
1
2
3
Fig. 1.1
1 Case front panel
1 Передняя панель
2 Control panel
2 Панель управления
3 Control panel cover
3 Крышка панели управления
1.2. Control Panel
1.2. Панель управления
4 C.h. circuit temperature and pressure
gauge
4 Термоманометр с-мы отопления
5 Lock-out signal lamp
5 Индикатор блокировки котла
6 Boiler reset button
6 Кнопка разблокировки котла
7 Function switch and c.h. temperature
adjustment knob
7 Переключатель режимов и регулятор
температуры с-мы отопления
8 D.h.w. temperature adjustment knob
8 Регулятор температуры горячей
воды
9 Appliance operation lights
9 Индикаторы функций
1.3. Isolation valves
1.3. Запорные краны
10 Gas label
10 Наклейка с параметрами газа
11 C.h. circuit filling valve
11 Кран заполнения с-мы отопления
12 D.c.w. inlet cock
12 Кран подачи холодной воды
13 D.h.w. outlet pipe
13 Труба выхода горячей воды
14 C.h. flow pipe
14 Труба подводки отопления
15 C.h. return pipe
15 Обратка с-мы отопления
16 Gas inlet cock
16 Кран подачи газа
