Technical information
18
Gas pressures at the burner
Давление газа на горелке
Gas
Газ
Min
Мин
Max
Макс
Ignition
Розжиг
Pa
па
180 1170 600
Natural
G20
Метан
mbar
мбар
1,8 11,7 6,0
Pa
па
500 2740 1300
Butane
G30
Бутан
mbar
мбар
5,0 27,4 13
Pa
па
670 3540 1300
Propane
G31
Пропан
mbar
мбар
6,7 35,4 13
Gas rate
Расход газа
Gas
Газ
Min
Мин
Max
Макс
Natural G20
Метан
m
3
/h
м3/час
1,16 2,81
Butane G30
Бутан
kg/h
кг/час
0,87 2,10
Propane G31
Пропан
kg/h
кг/час
0,85 2,07
Electrical data
Электрические характеристики
Voltage
Напряжение
V
Вольт
230
Frequency
Частота
Hz
Гц
50
Power consumption
Потребляемая
мощность
W
Ватт
150
Protection degree
Уровень защиты
IPX4D
IPX4D
Flue design•
Конструкция дымохода
Pa
па
85
Minimum venturi pressure
Минимальное давление на
датчике Вентури
mbar
мбар
0,85
Flue pipe diameter
Диаметр трубы отходящих газов
Coaxial
Коаксиальной
mm
мм
60/100
Twin split pipes
Труба в трубе
mm
мм
80/80
Roof
Крышный
mm
мм
80/125
Nominal heat flow rate
Номинальный тепловой
расход
kW
кВт
26,6
Min Exhaust temperature
Миним. температура
отходящих газов
°C
ûС
117
Max Exhaust temperature
Макс. температура
отходящих газов
°C
ûС
146
Max. Smoke production
Максимальный объем
выработки
Kg/s
кг/с
0,0187
Min. Smoke production
Минимальный объем
выработки
kg/s
кг/с
0,0213
Max. Air consumption
Максимальное
потребление воздуха
kg/s
кг/с
0,0182
Min. Air consumption
Минимальное потребление
воздуха
kg/s
кг/с
0,0211
Other specifications
Другие параметры
Height
Высота
mm
мм
900
Width
Ширина
mm
мм
600
Depth
Глубина
mm
мм
460
Weight
Вес
kg
кг
78
Values refer to tests with split pipes 80mm, 1m
flue + 1m air and natural G20
Данные, полученные в результате испытаний
при использовании конструкции труба в трубе
80мм, 1 м дымохода+1 м трубы забора
воздуха,метана G20
Installation
31
H
H

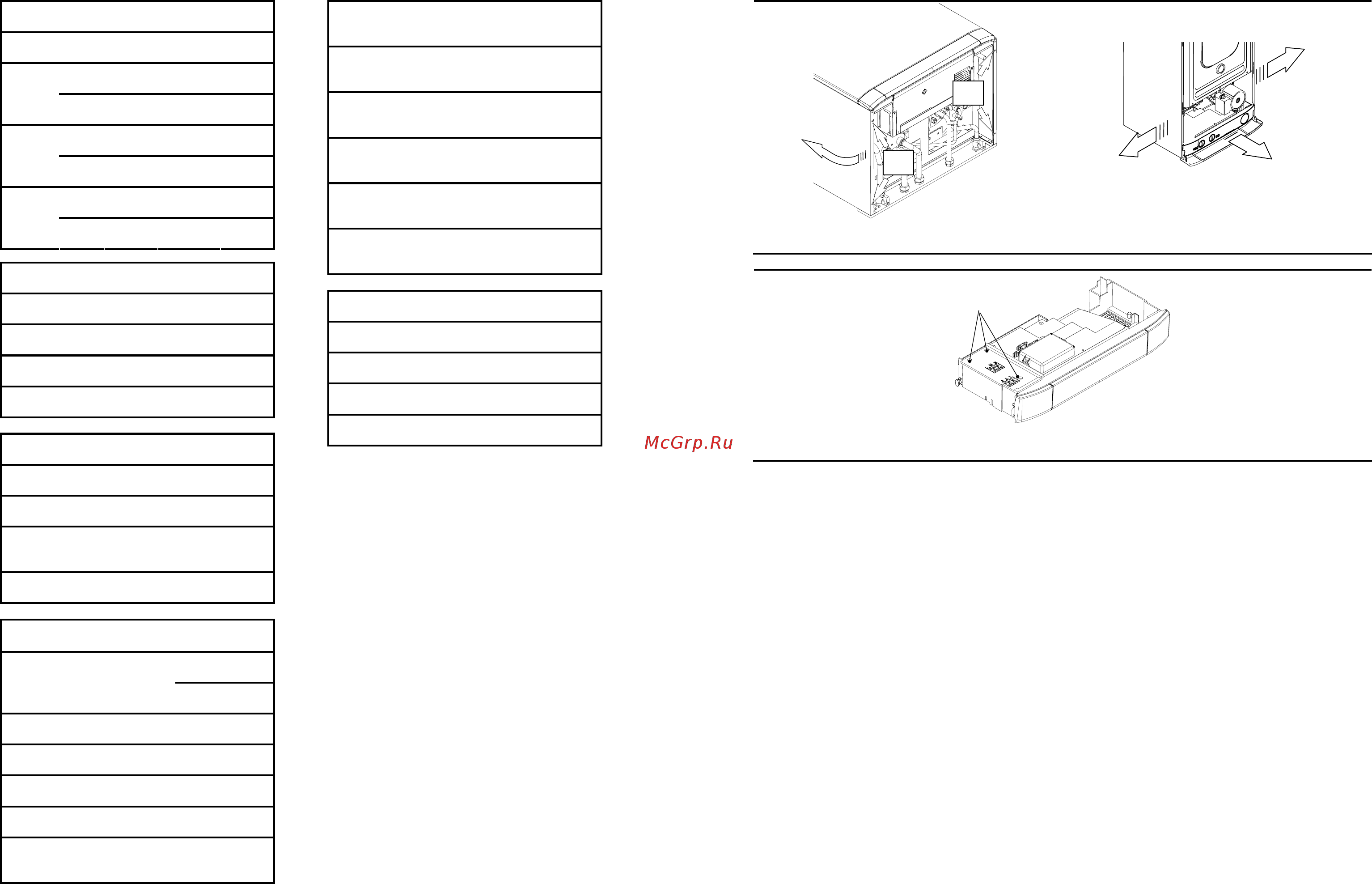

Fig. 5.9
Fig. 5.10
K
Fig. 5.11
5 Connect the electrical supply flexible
cord coming from the fused spur
isolation switch to the power supply
terminal block of the boiler (Fig. 5.12)
keeping the same connections for the
live (brown wire) and the neutral (blue
wire). External 3 A fuse or fused plug
with same current rating is
recommended.
5 Подключите кабель, идущий от
автомата к блоку питания котла (Рис.
5.12), сохраняя правильную
фазность: фаза (коричневый
провод), ноль (синий провод).
Рекомендуется установка внешнего
3-х амперного автомата или плавкого
предохранителя с аналогичными
характеристиками.
Do not connect live wires to terminals to
which the room thermostat must be
connected.
Не подключайте фазу к контактам, к
которым будет подключен комнатный
термостат.
