ACV HM 25 TC [26/68] Габаритные размеры
![ACV HM 25 TC [26/68] Габаритные размеры](/views2/1249903/page26/bg1a.png)
bar
2
1
O
3
4
A
B
H
G
C
F
O
N
L
K
J
I
M
D
E
RU
ru
26
664Y5800 • A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

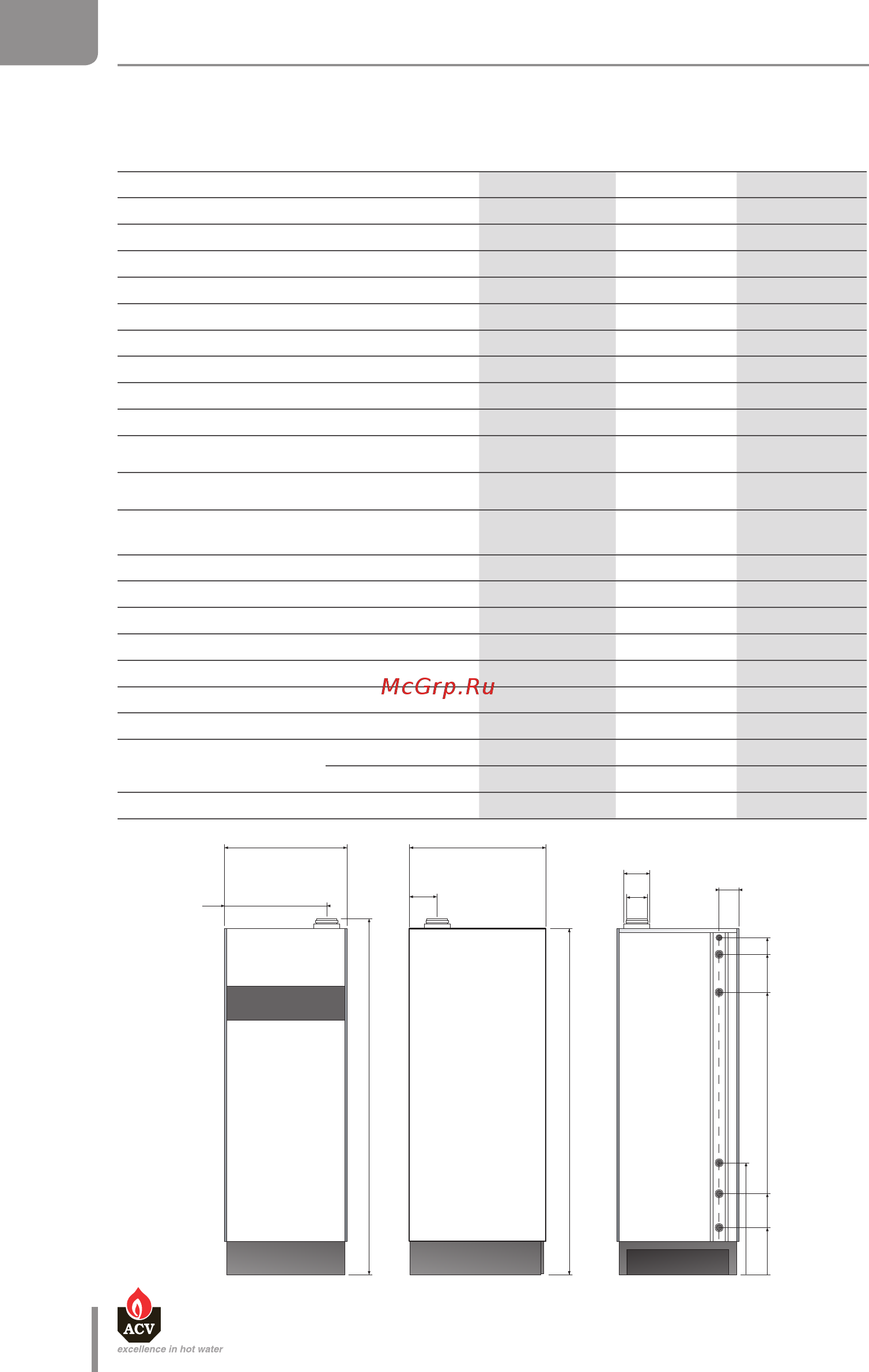

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры котла HM 25 / 35 / 45 TC HM 70 / 85 TC HM 120 TC
A = Высота мм 1,720 2,145 2,200
B = Ширина мм 600 690 690
C = Глубина мм 670 725 725
D мм 80 100 100
E мм 125 150 150
F мм 140 160 160
G мм 1,700 2,095 2,150
H мм 500 580 580
I мм 110 125 125
J = высота до газового клапана мм 1,665 2,070 2,125
K = до патрубка подачи горячей
воды в систему ГВС
мм 1,561 1,975 2,030
L = до патрубка подачи
теплоносителя в систему отопления
мм 1,363 1,695 1,750
M = до дополнительного патрубка
возврата теплоносителя в котел
мм — 685 740
N = до патрубка возврата теплонос. мм 222 485 540
O = до патрубка входа хол. воды мм 404 260 315
Подсоединение отопления [F] “ 1 1.1/2 1.1/2
Подсоединение контура ГВС [M] “ 1 1 1
Подключение газа [M] “ 3/4 3/4 3/4
мин. Ø дымоотвода мм 80 100 100
Объем камеры сгорания л 4.0 19.3 19.3
Камера сгорания
Высота мм 210 435 435
Диаметр мм 161 236 236
Масса пустого кг 174 284 290
