ACV HM 25 TC [56/68] Демонтаж проверка и замена электрода горелки
![ACV HM 25 TC [56/68] Демонтаж проверка и замена электрода горелки](/views2/1249903/page56/bg38.png)
2
3
1
3 mm
5 mm
3 mm
3 mm
3 mm
HeatMaster
®
25 / 35 TC HeatMaster
®
70 / 85 / 120 TC
HeatMaster
®
45 TC
RU
ru
56
664Y5800 • A
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

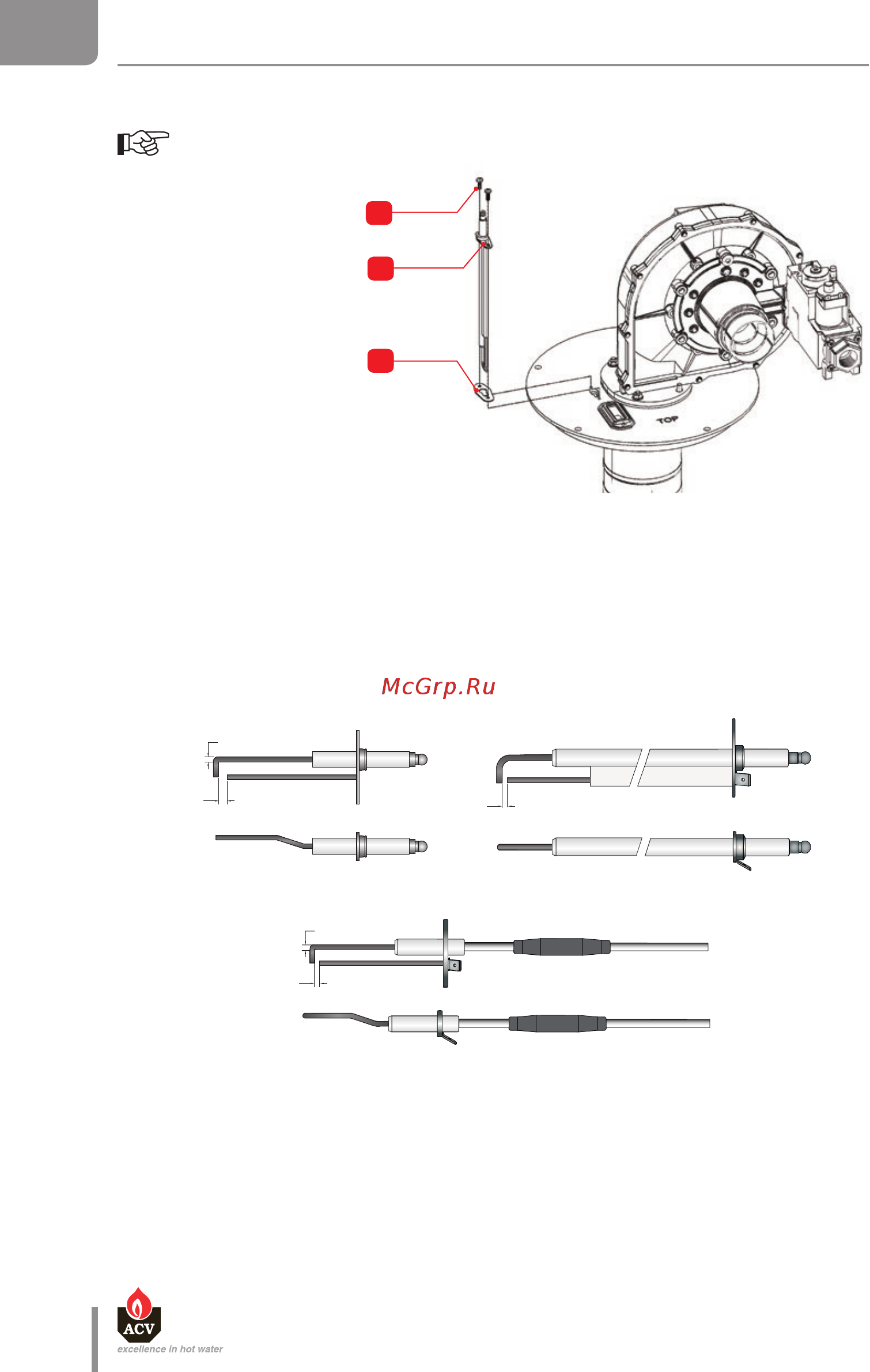

ДЕМОНТАЖ, ПРОВЕРКА И ЗАМЕНА ЭЛЕКТРОДА ГОРЕЛКИ
Перед проведением работ:
• Выключите котел
• Отключите электропитание на
распределительном щите котельной
• Перекройте подачу газа к горелке
Демонтаж электрода
1. Откройте верхнюю вертикальную переднюю панель котла и снимите верхнюю горизонтальную
панель, расположенную на верхней части котла, отвинтив два крестообразных винта.
2. Отсоедините кабель розжига от электрода.
3. Отсоедените кабель заземления.
4. Снимите два крепежных винта (1) и сохраните их для обратной сборки.
5. Снимите электрод (2).
6. Проверьте, что расстояние зазора между концами электрода соответствует значениям,
указанным на рисунке ниже.
7. Проверьте зазор между электродом и трубой горелки, см. раздел "Демонтаж и установка
горелки", ctp. 57.
Процедура обратной установки электрода
1. Установите уплотнение (3).
2. Установите электрод (2) с помощью двух винтов (1), затянуть их от 3 до 3,5 Н, убедившись, что
шайба правильно установлена между кабелем заземления и электродом.
3. Снова подключите кабели заземления и розжига.
Перед снятием электрода рекомендуется демонтировать горелку для того,
чтобы не допустить повреждения термоизоляции при снятии горелки.
