ИНСТРУКЦИИ ПО УСТАНОВКЕ

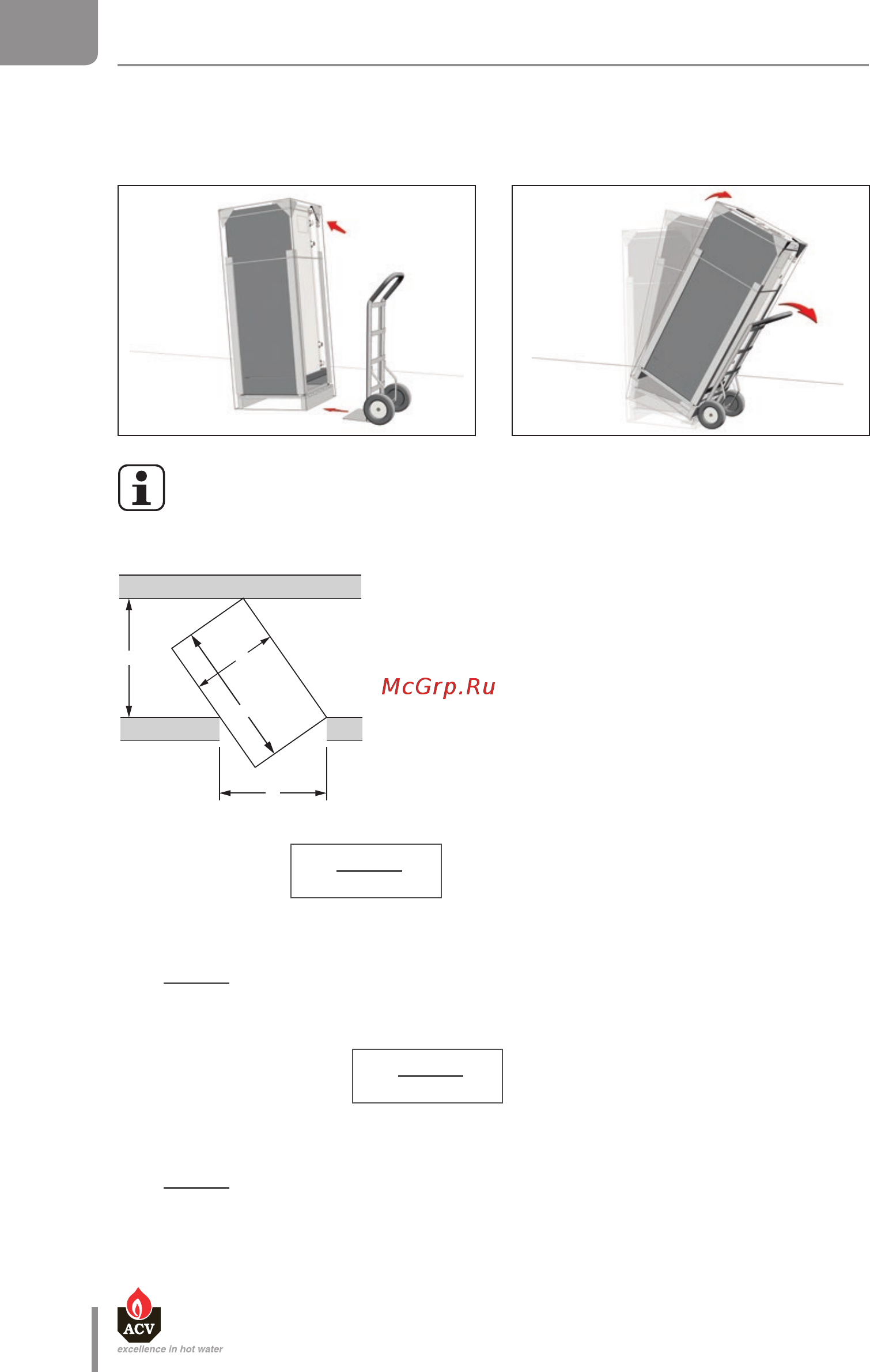

ИНСТРУКЦИИ ПО ТРАНСПОРТИРОВКИ КОТЛА
Переместить котел, используя ручную тележку или штабелер.
Используйте транспортные средства в соответствии с весом оборудования. См.
раздел "Габаритные размеры", ctp. 26
Минимальная ширина дверного проема и коридора для перемещения котла
C
B
A
D
A = макс. ширина котла
B = макс. длина котла
C = ширина коридора
D = ширина дверного проема
Высота двери = стандарт
Ширина коридора :
C =
A
x B
D
Пример расчета для определения минимальной ширины коридора с учетом ширины
дверного проема: D = 800 мм
C =
540
x 1000
= Ширина коридора ≥ 675 мм
800
Ширина дверного проема:
D =
A
x B
C
Пример расчета для определения минимальной ширины дверного проема с учетом
ширины коридора: С = 900 мм
D =
540
x 1000
= Ширина дверного проема ≥ 600 мм
900
