X 4 (HM 25 / 35 / 45 TC)
X 5 (HM 70 / 85 / 120 TC)
ru
57
RU
664Y5800 • A
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ДЕМОНТАЖ И УСТАНОВКА ГОРЕЛКИ
Перед проведением работ
• Выключите котел
• Отключите электропитание на распределительном щите котельной
• Перекройте подачу газа к горелке
• Откройте переднюю и верхнюю панели котла
• Демонтируйте электрод

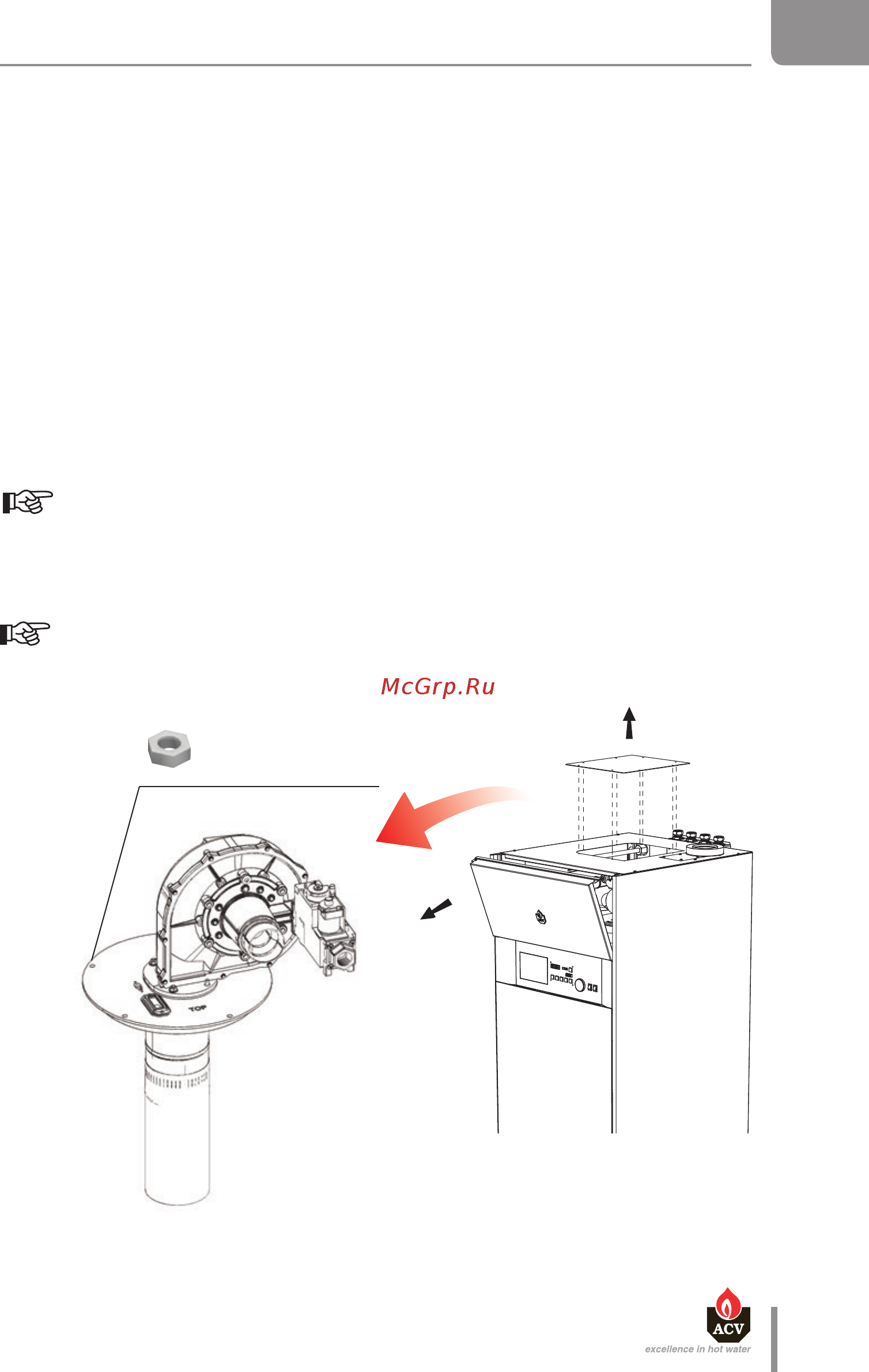

Демонтаж горелки
1. Отсоедините штекер(ы) со стороны двигателя и штекер со стороны газового клапана.
2. Отсоедините воздушную компенсационную трубку и воздухозаборный патрубок.
3. Отвинтите газовый патрубок
4. Используйте торцевой ключ для винтов крепления горелки.
Убедитесь, что перед снятием горелки электрод демонтирован, иначе
термоизоляция горелки может быть повреждена.
5. Поднимите блок горелки (вентилятор и газовый клапан) вращая его, чтобы извлечь из
теплообменника.
Постарайтесь не повредить термоизоляцию и монтажную плиту горелки.
6. Проверьте состояние термоизоляции и заменить ее, если требуется.
