ПОДКЛЮЧЕНИЕ ГРЕЮЩЕГО КОНТУРА
Типовая схема - высокотемпературный отопительный контур
1. Запорный кран
2. Циркуляционный насос
3. Запорный кран
4. Предохранительный клапан
5. Расширительный бак
6. Дренажный кран
7. Воздухоотводчик

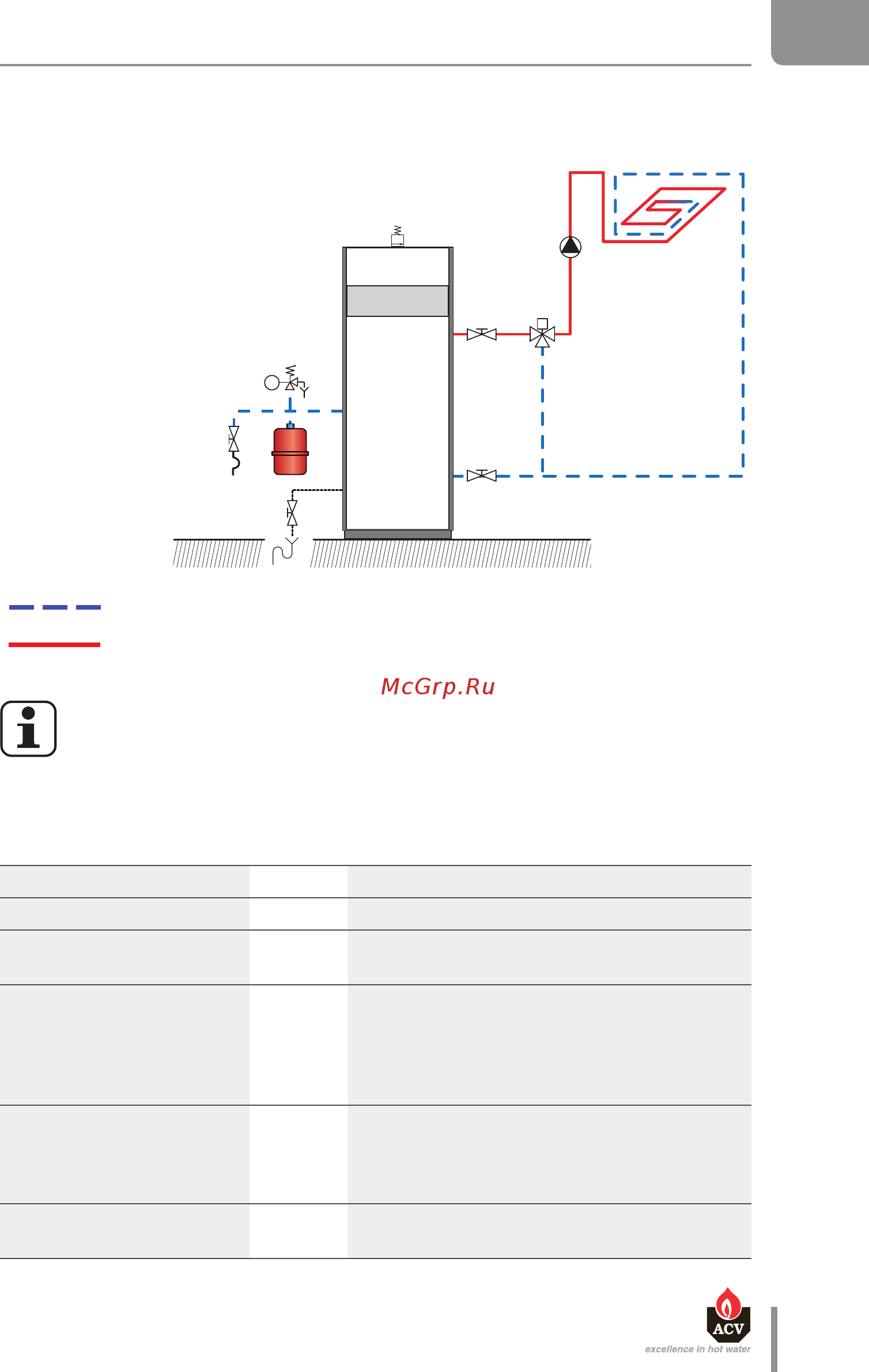

Типовая схема - низкотемпературный отопительный контур
1. Запорный кран
2. 3-хходовой смесительный клапан
3. Циркуляционный насос
4. Предохранительный клапан
5. Запорный кран
6. Расширительный бак
7. Дренажный кран
8. Воздухоотводчик
1
1
7
2
4
5
6
3
1
1
2
3
4
5
6
7
8
Возврат теплоносителя в котел
Подача теплоносителя в систему отопления
Возврат теплоносителя в котел
Подача теплоносителя в систему отопления
ru
45
RU
664Y5800 • A
ИНСТРУКЦИИ ПО УСТАНОВКЕ
Аксессуар Код Описание
Комнатный термостат 10800018
Контактный термостат 10510900 Обязателен для защиты всех систем
напольного отопления.
Насосная группа DN 25 (со
смесительным клапаном)
(HM 25 / 35 / 45 TC)
10800297 В составе: циркуляционный насос, два
запорных клапана, обратный клапан, два
термометра, 3-хходовой смесительный клапан
с встроенным байпасом и электрическим
приводом.
Насосная группа DN 32 (со
смесительным клапаном)
(HM 70 / 85 / 120 TC)
10800295 В составе: циркуляционный насос, два
запорных клапана, обратный клапан, два
термометра, 3-хходовой смесительный клапан
с встроенным байпасом.
Электрический привод для
смесительного клапана
10800199 Мотор для 3-хходового клапана в комплекте с
насосной группой
Необходимые комплектующие (опция) для управления
высокотемпературным отопительным контуром. Для получения
дополнительной информации обратитесь к Инструкции на контроллер
МСВА.
