ACV HM 25 TC [59/68] Демонтаж и чистка сильфона конденсатоотводчика
![ACV HM 25 TC [59/68] Демонтаж и чистка сильфона конденсатоотводчика](/views2/1249903/page59/bg3b.png)
ru
59
RU
664Y5800 • A
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ДЕМОНТАЖ И ЧИСТКА СИЛЬФОНА КОНДЕНСАТООТВОДЧИКА
(для котлов HM TC, оборудованных медным патрубком рециркуляции)
Перед проведением работ
• Выключите котел
• Отключите электропитание на
распределительном щите котельной
• Перекройте подачу газа к горелке
• Слейте теплоноситель из греющего контура
котла, см "Слив теплоносителя и воды из
котла", ctp. 60.
• Перекройте подачу воды к бойлеру котла

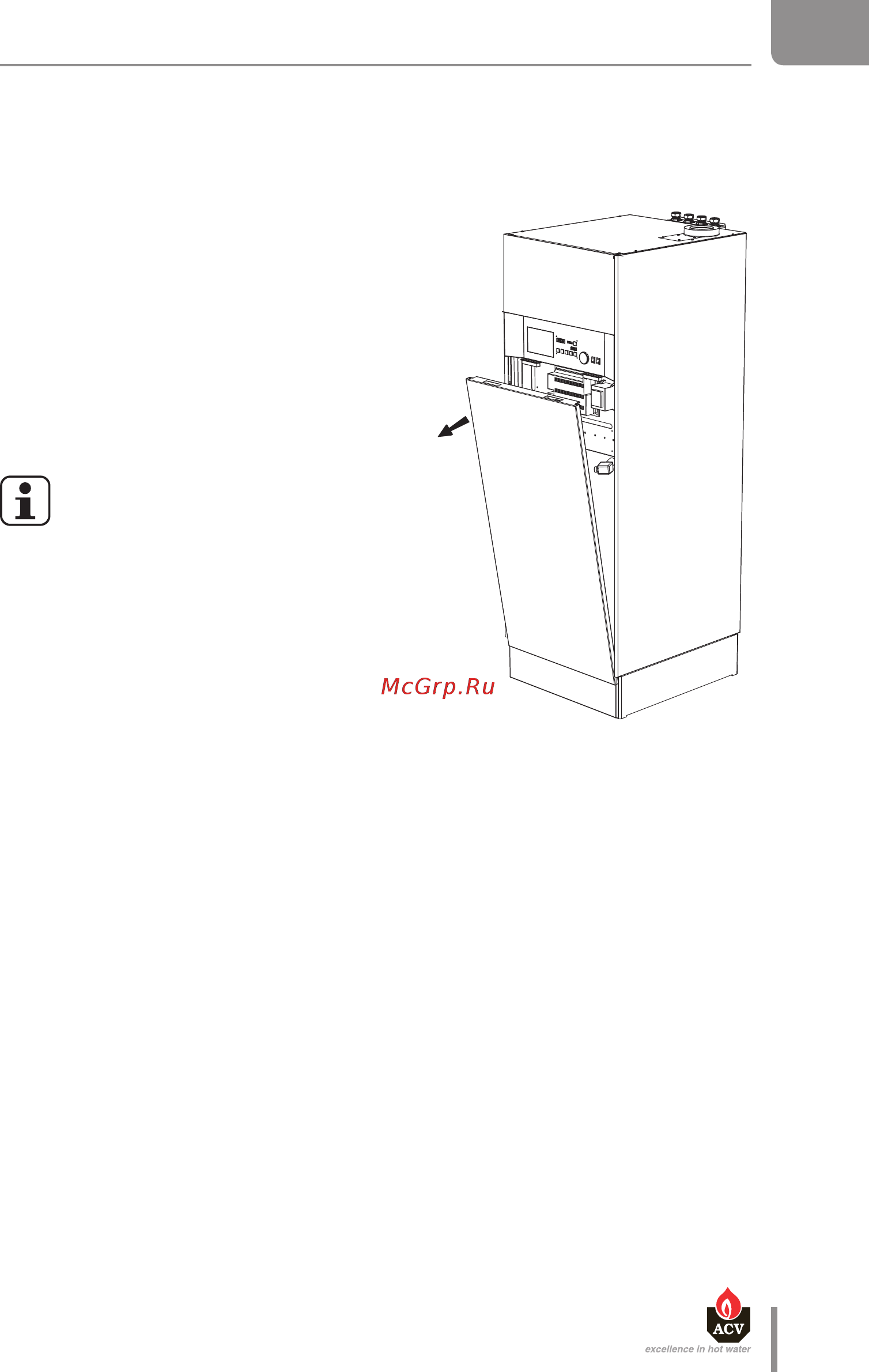

• Снимите переднюю панель
Процедура
Перед проведением процедуры
убедитесь, что греющий контур котла
полностью слит.
1. Снимите и промойте конденсатоотводчик.
2. Снимите крепежи дымоотвода.
3. Отключите температурный датчик дымовых
газов.
4. Снимите отвод дымоотвода.
5. Снимите медный патрубок расположенный
между насосом и лотком сбора конденсата.
6. Снимите лоток сбора конденсата и очистите его.
7. Замените уплотнение лотка сбора конденсата
8. Произведите сборку в обратном порядке. Обратите внимание на то, что уплотнения и
прокладки в газовой части подлежат замене после демонтажа.
Последующие процедуры
1. Установите конденсатосборник, см. раздел "Подготовка котла к первому запуску", ctp. 41.
2. Перезапустите котел сгласно процедуре, "Перезапуск котла после технического
обслуживания", ctp. 61
