ИНСТРУКЦИИ ПО УСТАНОВКЕ
ПЕРЕВОД НА СЖИЖЕННЫЙ ГАЗ (HM 85 / 120 TC)
В соответствии с указанной информации на шильдике, котел настроен на заводе
для работы на природном газе (G20/G25). Перенастройка котла на сжиженный
газ производится путем установки в горелке редукционной шайбы
Перед установкой необходимо:
• Отключить электропитание на распределительном щите котельной
• Перекрыть подачу газа
• Снять верхнюю панель котла.
Установка редукционной шайбы

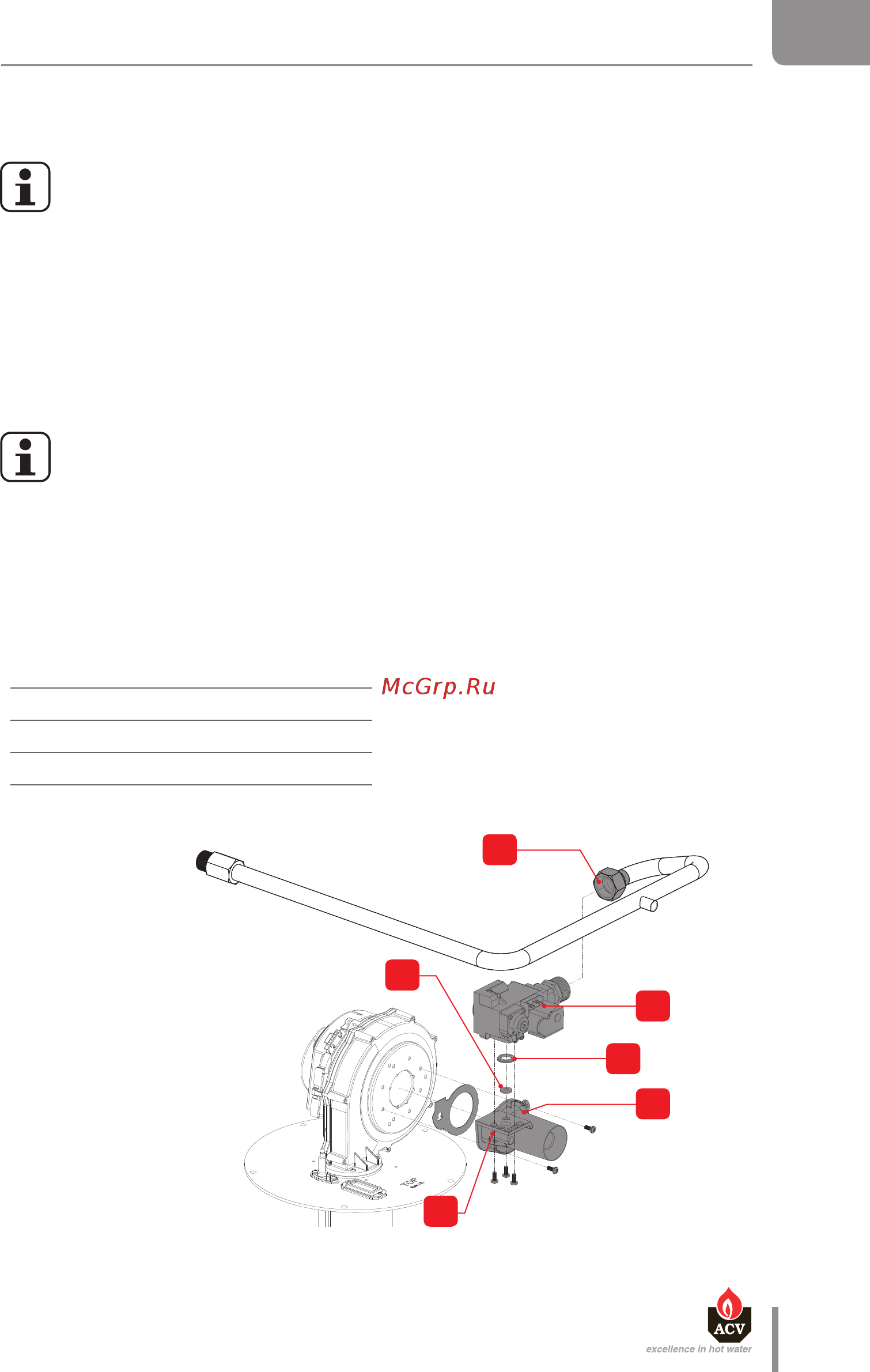

Конфигурация компонентов горелки в котле HM 120 TC показана на стр. 13.
1. Открутите газовый патрубок (1).
2. Снимите газовый патрубок с газового клапана (2).
3. Отсоедините патрубок подачи воздуха.
4. Отсоедините от горелки газовый клапан совместно с трубкой Вентури (3), открутив 2 винта.
Сохраните винты для обратной сборки.
Редукционная шайба Ø
Тип газа HM 85 TC HM 120 TC
G20/25
—
10.7
G31 6.8 6.7
