SPECIMEN
RU
ru
62
664Y5800 • A
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Код и серийный номер бойлера, указанные на заводском шильдике, должны
быть представлены производителю при возникновении гарантийного случая.
Без предоставления этой информации производитель в праве отказаться от
гарантийных обязательств.

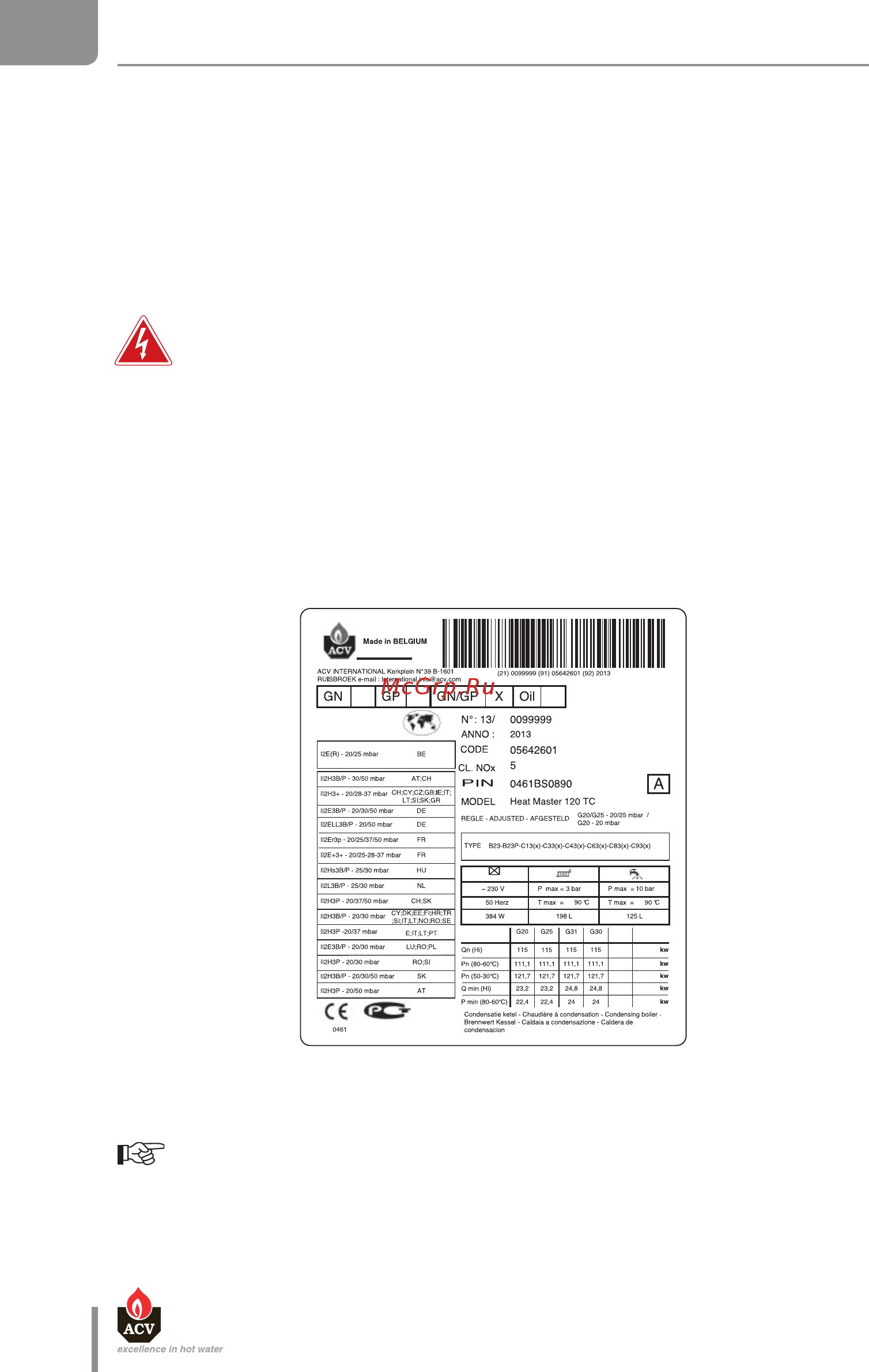

Шильдик котла
Чтобы получить доступ к шильдику, следует выключить котел и отключить
питание на электрощите котельной.
Расположение:
HM 25 / 35 / 45 TC : В верхней части, на правой боковой панели изнутри кожуха котла. Отпустите
два верхних крепежа, чтобы открыть верхнюю панель.
HM 70 / 85 / 120 TC : В нижней части, на правой боковой панели, изнутри кожуха котла. Отпустите
два передних крепежа, чтобы открыть нижнюю панель.
В СЛУЧАЕ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ...
В случае возникновения неисправности, пожалуйста посмотрите список кодов ошибок и
возможные решения, указанные в инструкции на контроллер котла.
Если решить проблему не удалось, то пожалуста, свяжитесь с сервисным центром ACV. Вам
понадобится сообщить серийный номер и артикул котла, указанные на шильдике.
