ПОДКЛЮЧЕНИЕ ГАЗА
Основные инструкции по безопасности
•
Подключение газа должно соответствовать действующим местным
стандартам (в Бельгии: NBN D51-003).
• Горелка в состве котла имеет заводские настройки для работы на природном
газе. [Тип G20].
• Перевод горелки для работы с природного газа на сжиженный газ не
разрешено в некоторых странах, таких как Бельгия. См. таблицу категорий
газа в технических характеристиках данного руководства.
• Параметры сгорания, такие как CO
2
, расход газа, соотношение газовоздушной
смеси и электропитания настроены на заводе и не могут быть перенастроены
в Бельгии, за исключением котлов типа I 2E(R)B.

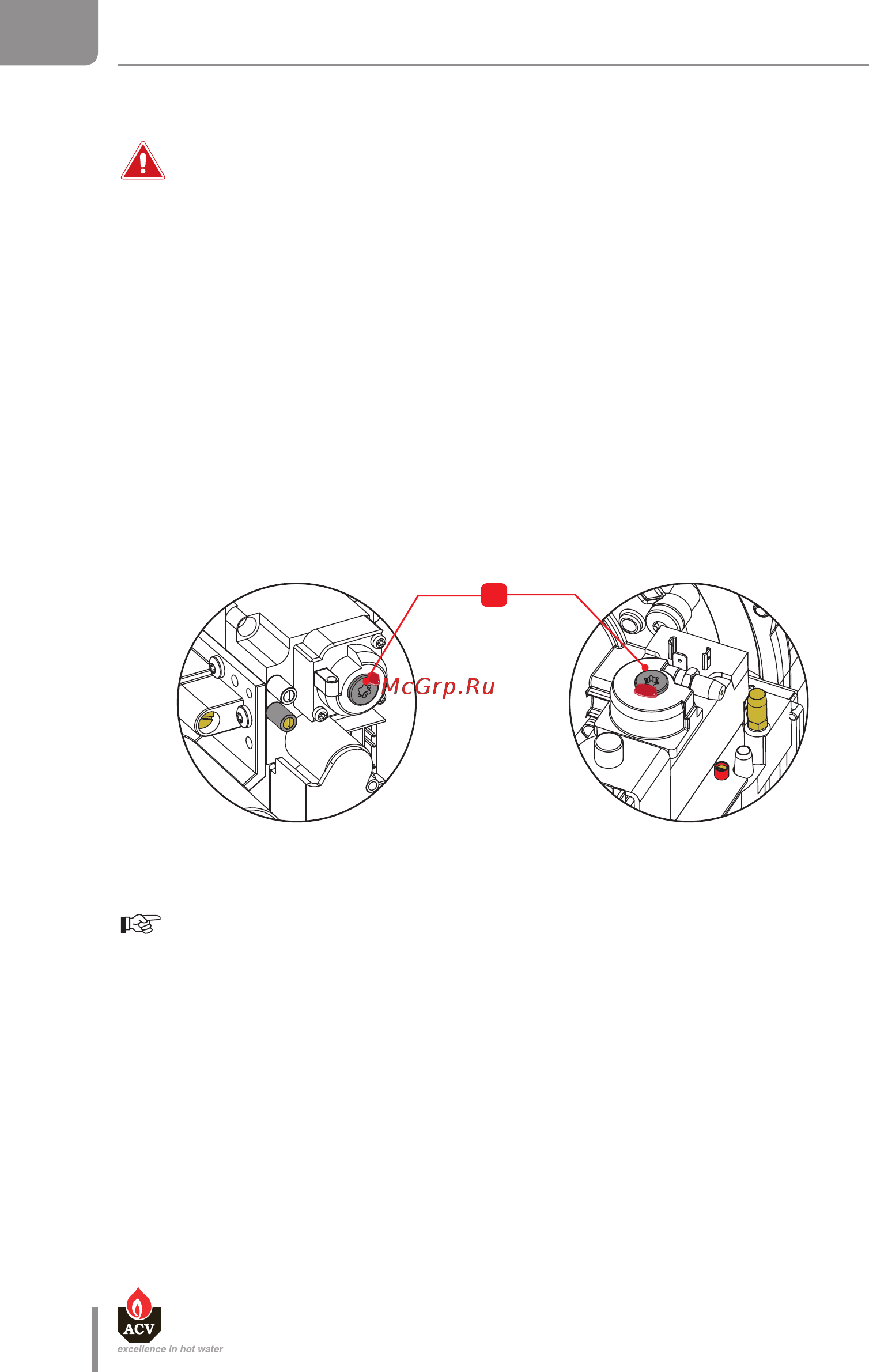

• Не изменять положение (А) настройки газового клапана: он настроен на
заводе-изготовителе и запечатан.
Основные инструкции по корректному функционированию прибора
•
Уточните присоединительные размеры в текущей инструкции на котел и
инструкции, поставляемой с горелкой.
• Продуйте газоход и убедитесь, что все соединения плотно затянуты
•
Проверьте давление в системе газоснабжения. Обратитесь к таблице,
содержащей все необходимые данные в разделе “Технические
характеристики”
•
Проверьте электрические подключения котла, систему вентиляции
котельного помещения, герметичности соединений дымоотвода и
монтажной плиты горелки.
• Контролируйте расход и давления газа при запуске котла.
• Проверьте настройку содержания CO
2
(см. процедуру настройки и
технические характеристики).
RU
ru
46
664Y5800 • A
ИНСТРУКЦИИ ПО УСТАНОВКЕ
только для HeatMaster® 120 TC
