B C
bar
2
1
O
3
4
A
D
ru
27
RU
664Y5800 • A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

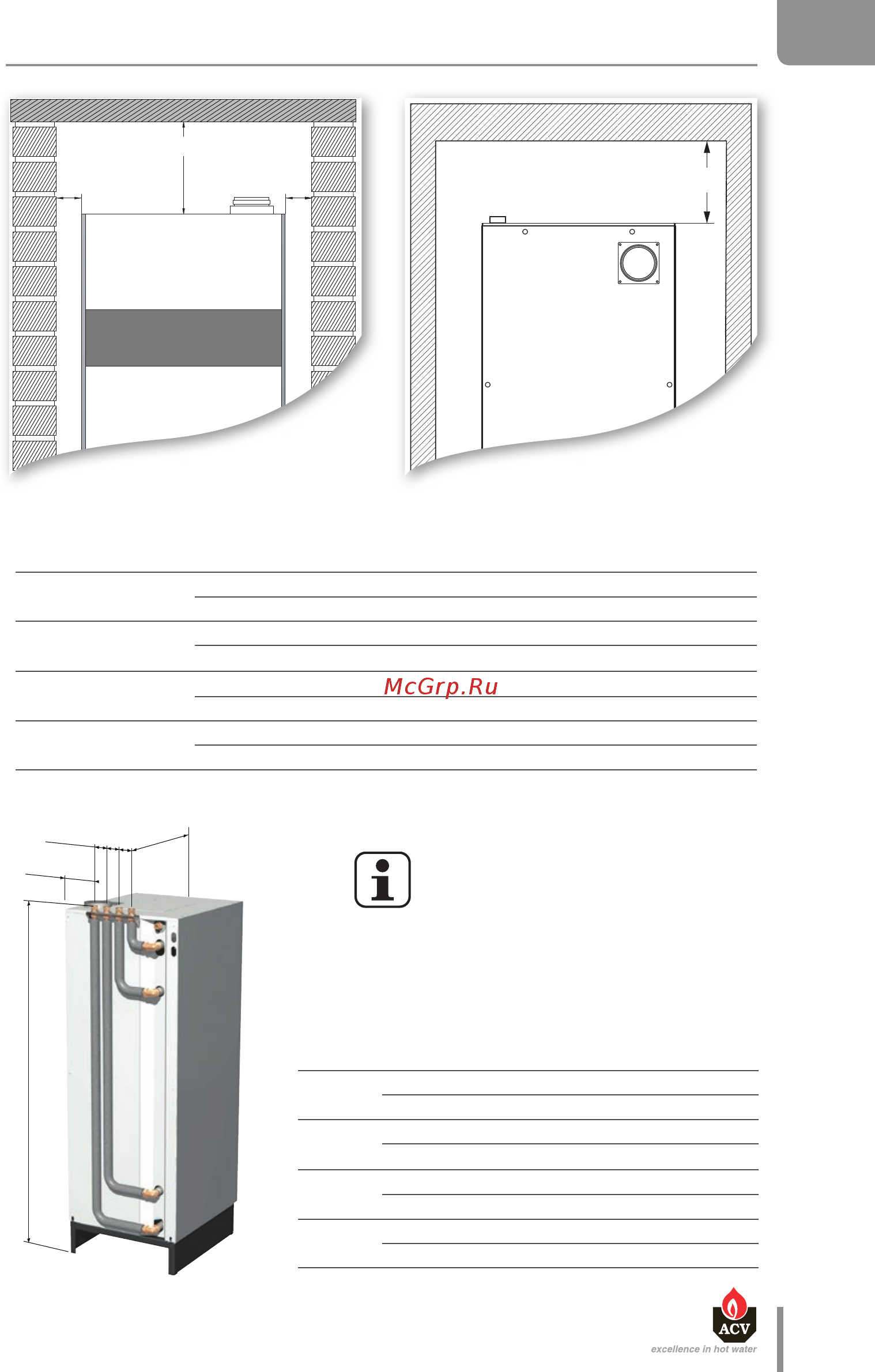

Расстояния вокруг устройства HeatMaster® 25 / 35 / 45 / 70 / 85 / 120 TC
A (мм)
Рекомендуемое 400
Минимальное 300
B (мм)
Рекомендуемое 800
Минимальное 600
C (мм)
Рекомендуемое 400
Минимальное 250
D (мм)
Рекомендуемое 600
Минимальное 400
Вид спереди
Вид сзади
1736
3 x 65
180
690
Комплект быстрого
подключения - только для
HeatMaster® 25 / 35 / 45 TC
Расстояния вокруг котла
с Комплектом быстрого
подключения
HeatMaster® 25 / 35 / 45 TC
A (мм)
Рекомендуемое 400
Минимальное 300
B (мм)
Рекомендуемое 400
Минимальное
300
C (мм)
Рекомендуемое 400
Минимальное 250
D (мм)
Рекомендуемое 600
Минимальное 400
Содержание
- Heatmaste 1
- Инструкция по установке эксплуатации и сервисному обслуживанию 1
- Инструкции по установк 2
- Описание прибор 2
