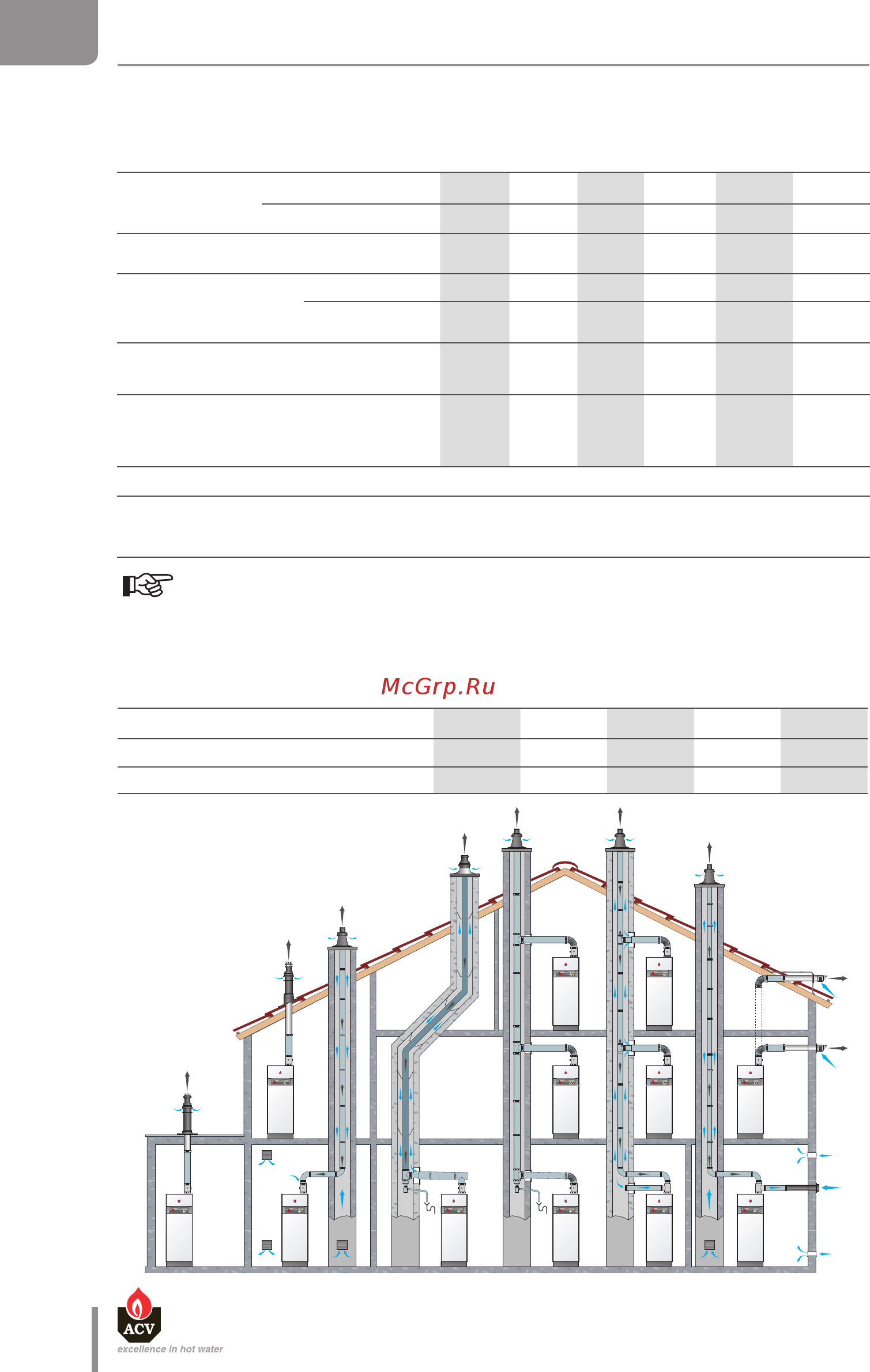

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ ПРИСОЕДИНЕНИЯ К ДЫМООТВОДУ
Вентиляция котельного помещения
HM 25 TC HM 35 TC HM 70 TC HM 85 TC HM 120 TC
Мин. приток воздуха (B23 / B23P) м³/ч 35,1 49,1 98,3 119,3 161,5
Площадь вытяжного отверстия дм² 0,8 1,1 2,1 2,6 3,6
Площадь приточного отверстия дм² 0,8 1,1 2,1 2,6 3,6
• Обязательно необходимо обеспечить достаточную вентиляцию в котельном
помещении. Размеры приточного и вытяжного вентиляционных отверстий
зависят от мощности котла и размеров котельной. В таблице ниже приводятся
ориентировочные значения, которые должны быть адаптированы в
соответствии с местными нормами и правилами.
Основные характеристики
HM 25 TC HM 35 TC HM 45 TC HM 70 TC HM 85 TC HM 120 TC
Диаметр дымоотв/
возд. патрубков
коаксиальный mm
80/125 80/125 80/125 100/150 100/150 100/150
раздельный mm
80/80 80/80 80/80 100/100 100/100 100/100
Макс. температура уходящих
газов
°C
120 120 120 120 120 120
Температура дымовых
газов в зависимости от
темп. режима
50/30°C °C
35,0 35,3 40,9 34,0 35,1 42,6
80/60°C °C
60 60 64,1 60 61,6 64,6
Макс. допустимая потеря
давления
Pa
130 130 130 150 150 240
Макс. рекомендованная длина коакс.
дымоотвода (в отношении на 1м
стандартной трубы)* *
65 32,5 21,5 25 16,5** 14**
Типы систем дымоотведения B23 - B23P - C13 - C33 - C43 - C53*** - C63 - C83, C93
* См. таблицу эквивалентных длин и расчет на стр. 30 и 31
** Для дымоходов большей протяженности свяжитесь с представителем ACV.
*** Тип дымоотведения С53 для котла HeatMaster 120TC требует дополнительного аксессуара.
