1
1
1
2
1
1
2
3
4

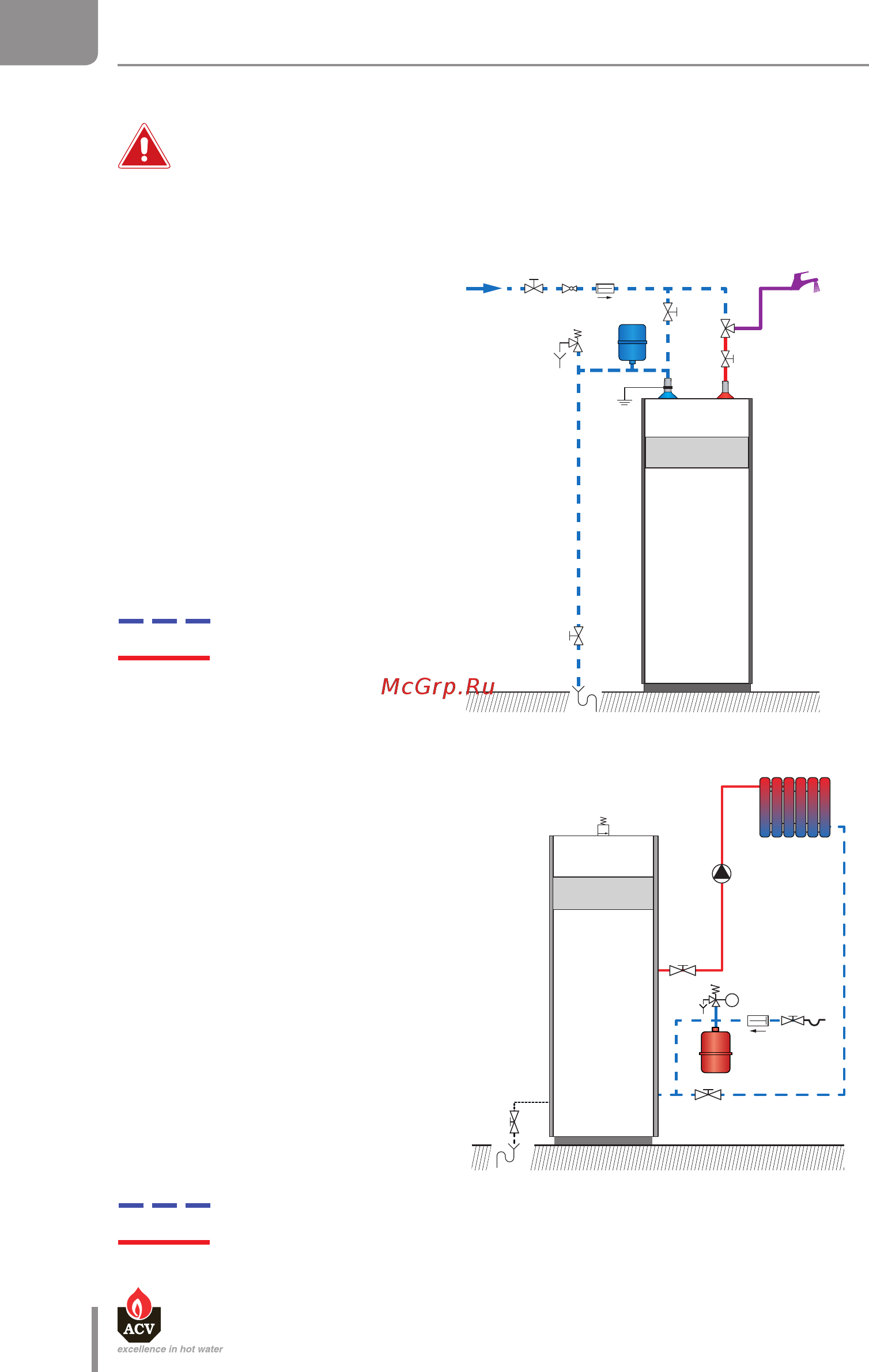

ЗАПОЛНЕНИЕ СИСТЕМЫ
Заполните внутренний бак ГВС, перед заполнением греющего контура котла
теплоносителем.
Заполнение контура ГВС
1. Откройте запорные краны (1) и
кран водоразбора (2).
2. Как только поток воды
стабилизируется и воздух
полностью выйдет из системы,
закройте кран водозабора (2).
3. Проверьте гермитичность всех
соединений.
Заполнение контура отопления
1. Откройте запорные краны (1).
2. Убедитесь, что дренажный кран (3)
плотно закрыт.
3. Откройте кран заполнения (2).
4. Откройте воздухоотводчик (4).
5. Когда из системы полностью
выйдет воздух, довести давление
до статического + 0.5 бар: 1.5 бар
= 10м - 2 бар = 15м
Подача холодной воды
Подача горячей воды
в систему ГВС
Возврат теплоносителя в котел
Подача теплоносителя в систему отопления
RU
ru
50
664Y5800 • A
ВВОД В ЭКСПЛУАТАЦИЮВВОД В ЭКСПЛУАТАЦИЮ
