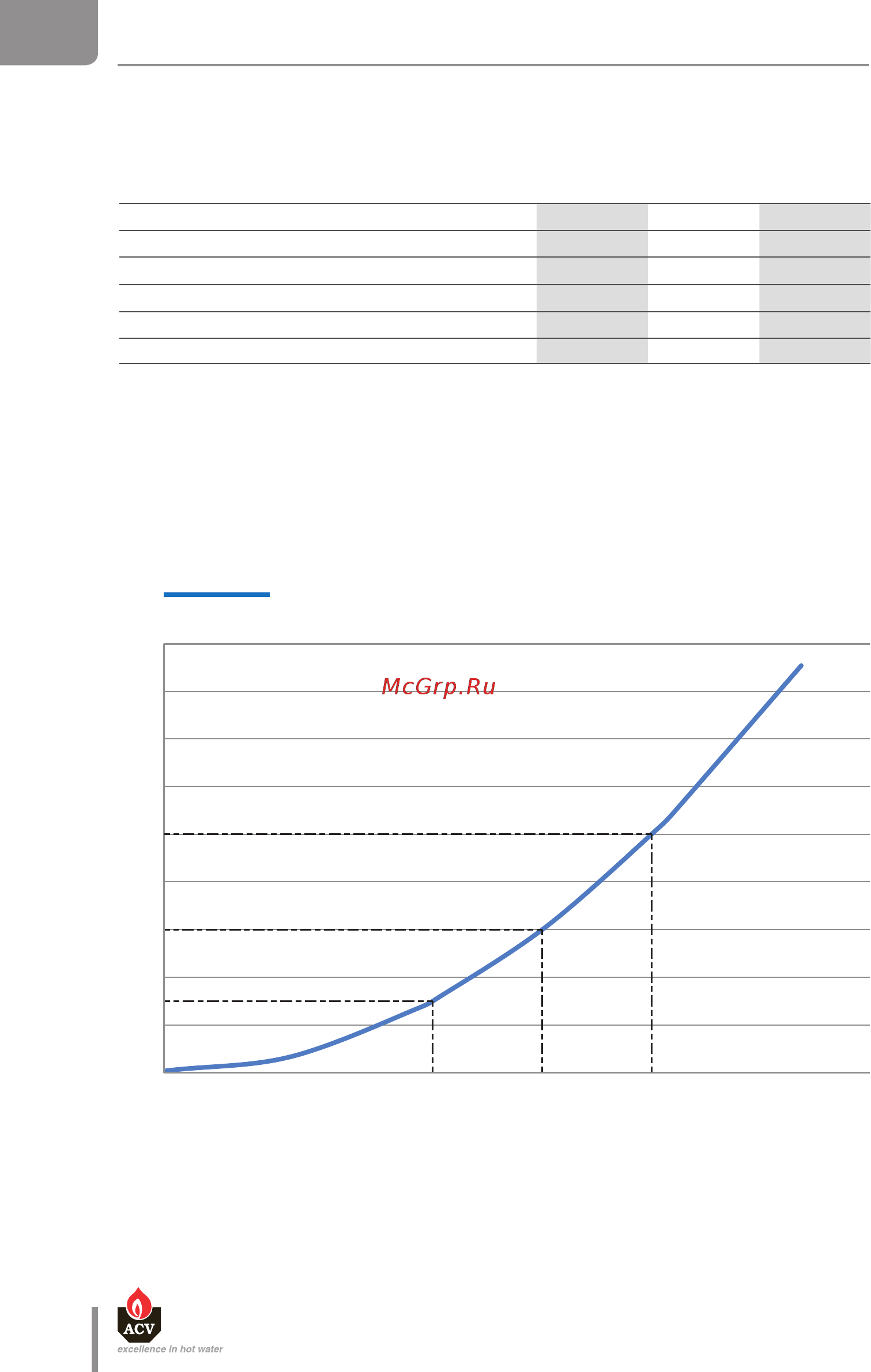

ACV HM 25 TC [32/68] Гидравлические характеристики
![ACV HM 25 TC [32/68] Гидравлические характеристики](/views2/1249903/page32/bg20.png)
0
2
4
6
8
10
12
14
16
18
0 500 1000 1500 2000 2500 3000
Perte de charge (mbar)
Débit (litres/heure)
Perte de charge (mbar)
HeatMaster® 45 TC
HeatMaster® 35 TC
HeatMaster® 25 TC
HeatMaster® 25 / 35 / 45 TC
RU
ru
32
664Y5800 • A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики
HM 25 TC HM 35 TC HM 45 TC
Объем бойлера (ГВС) л 94 94 94
Объем теплоносителя в котле л 93 93 93
Объем расширительного бака отопит. конт. л
— — —
Макс. рабочее давление в отопит. контуре бар 3 3 3
Макс. рабочее давление в контуре ГВС бар 10 10 10
Потери давления в отопит. контуре (Δt = 20K) мбар 3 6 10
Гидравлическое сопротивление в котле
Расход теплоносителя (л/ч)
Потеря давления (мбар)
