ИНСТРУКЦИИ ПО УСТАНОВКЕ

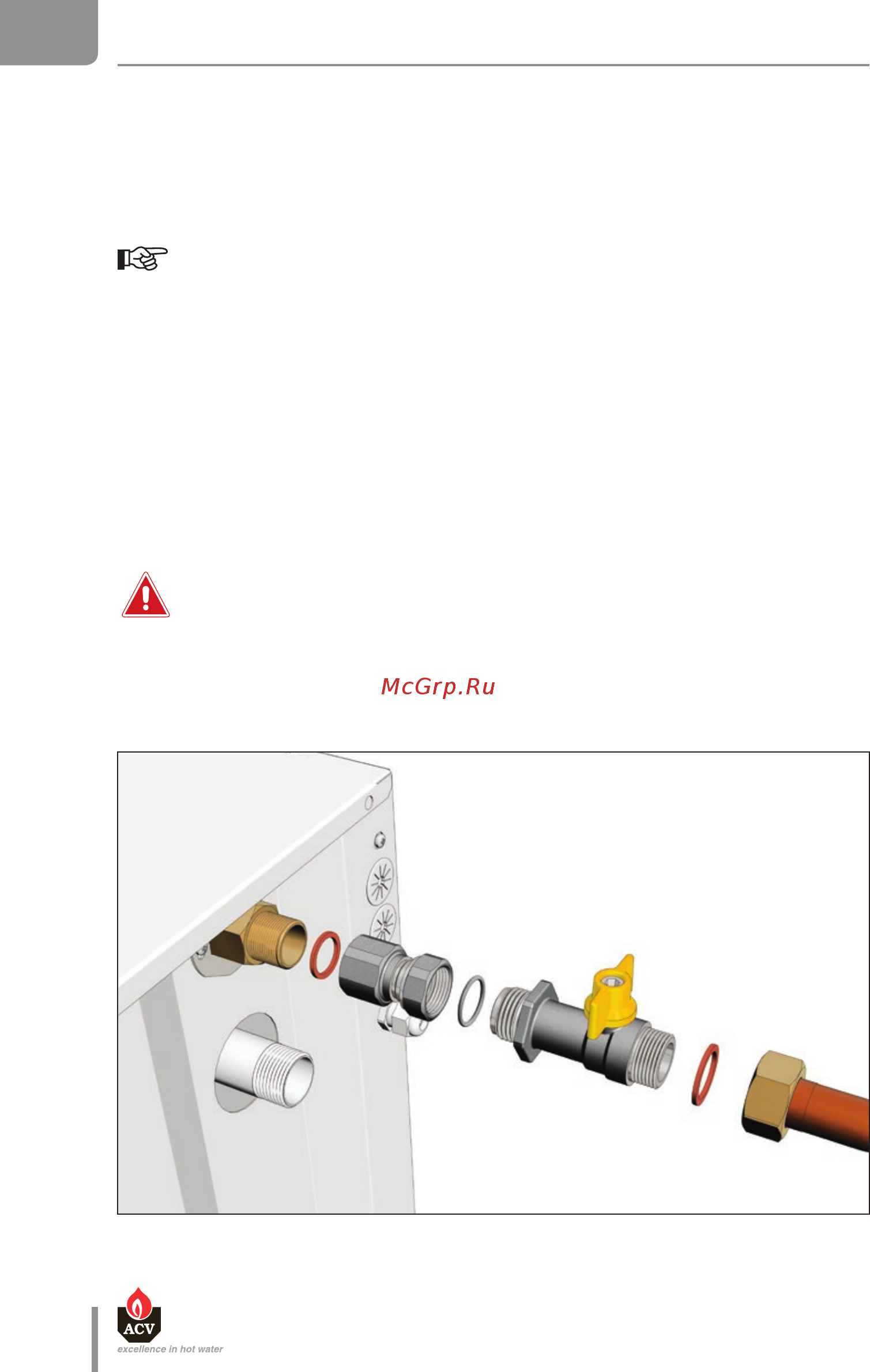

ПОДКЛЮЧЕНИЕ ГАЗА
5. Отсоедините газовый клапан от трубки Вентури (4), открутив 3 винта. Сохраните винты для
обратной сборки.
6. Установите редцуционную шайбу (6) в центре О-образного уплотнения (5).
Убедитесь, что редукционная шайба и О-образное уплотнение были правильно
вами установлены.
7. Соберите газовый клапан и трубку Вентури в обратном порядке. Затяните 3 винта газового
клапана и 2 винта трубки Вентури с моментом силы от 3.5 до 4 Нм.
8. Приклейте наклейку из комплекта на котле и укажите на ней тип газа, который будет теперь
использоваться с котлом..
Последующая настройка
• Настройте параметры MCBA с 22 по 28 (см. Инструкцию на контроллер МСВА)
• Выполните регулировку содержания CO
2
(см. раздел "Проверка и настройка горелки")
Перед проведением регулировки CO
2
, важно, отрегулировать скорость
вращения вентилятора (см. Инструкцию на контроллер МСВА).
