ACV HM 25 TC [52/68] Ввод в эксплуатацию
![ACV HM 25 TC [52/68] Ввод в эксплуатацию](/views2/1249903/page52/bg34.png)
2
1
1
2
RU
ru
52
664Y5800 • A
ВВОД В ЭКСПЛУАТАЦИЮ
ПРОВЕРКА И НАСТРОЙКА ГОРЕЛКИ
Когда горелка работает на полную мощность, содержание CO
2
в продуктах
сгорания должно быть в пределах, указанных в технических характеристиках, (см.
"Параметры сгорания", стр. 18).
Перед настройкой горелки необходимо
• Включить котел в работу
Порядок выполнения действий
1. Убедитесь в том, что параметры MCBA устанавлены в соответствии с запросом пользователя
(см. раздел "Настройка параметров", стр. 7).
2. Установите котел в режим максимальной мощности (См. инструкцию на контроллер МСВА).
3. Используя манометр, убедитесь, что динамическое давление газа на газовом клапане (2)
составляет по меньшей мере 18 мбар.
4. Позвольте котлу поработать в течении нескольких минут, пока температура теплоносителя
не достигнет 60°С.
5. Измерите параметры сгорания горелки путем размещения датчика газоанализатора
в отверстие для измерения на дымоотводе и сравните полученные значения CO и CO
2
с
указанными в таблице параметрами сгорания.
6. Если полученное значение CO
2
отличается от рекомендуемого более чем на 0,3%, выполните
регулировку, в соответствии с указаниями ниже.
7. Затем переведите котел в режим минимальной мощности (См. инструкцию на контроллер
МСВА). Позвольте котлу стабилизировать свою работу в течение нескольких минут.
8. Измерьте уровень CO
2
. Полученное значение должно быть равно значению при работе
на полную мощность, или ниже максимум на 0,5%. Если есть значительное отклонение,
пожалуйста, свяжитесь с обслуживающей организацией, авторизованной ACV.

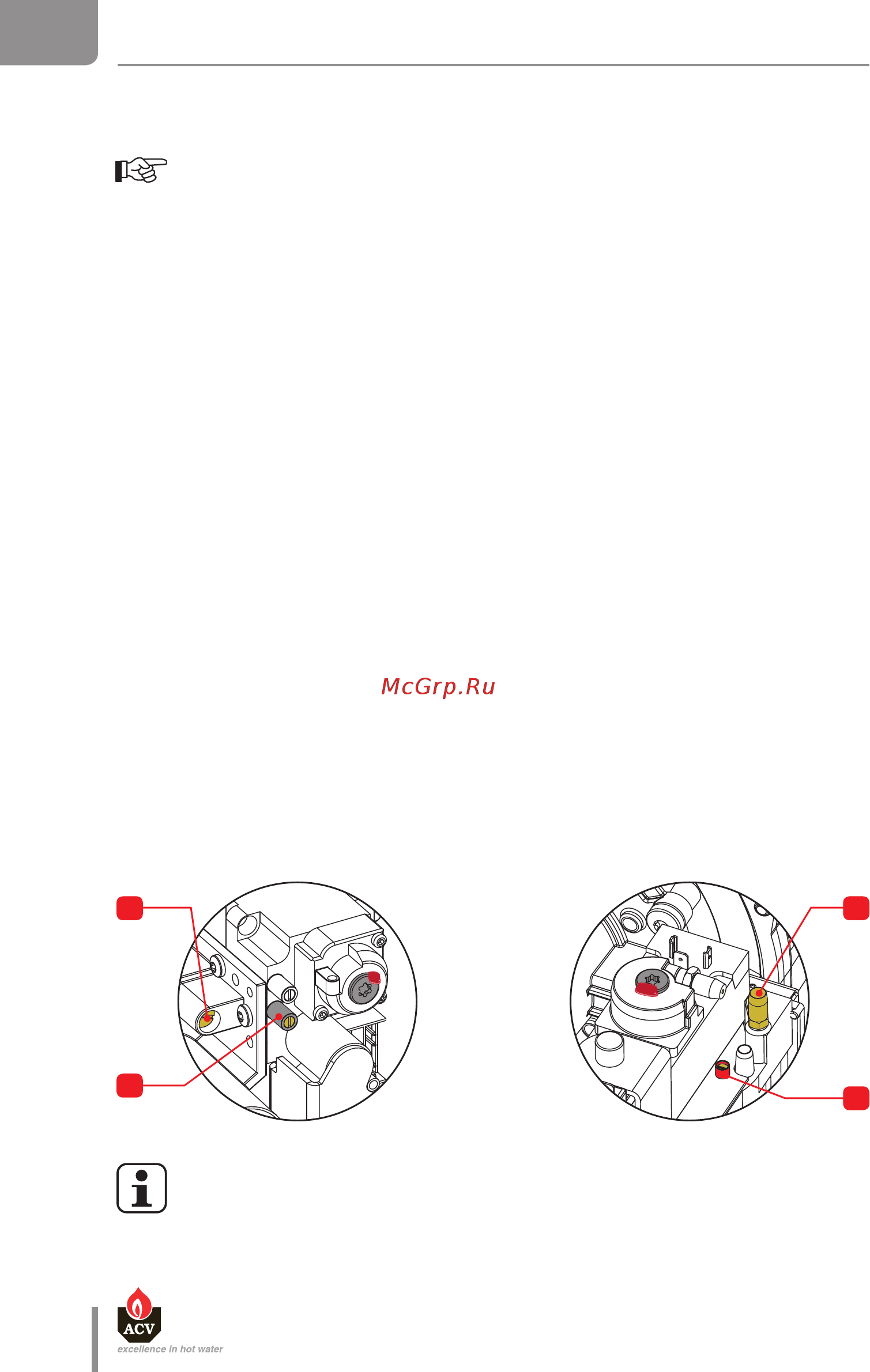

Процедура регулировки содержания CO
2
Для регулировки содержания CO
2
, поверните винт на трубке Вентури (1) :
• влево (против часовой стрелки), для увеличения содержания CO
2
.
• вправо (по часовой стрелке) для уменьшения содержания CO
2.
.
Для котла HM 120 TC: при вращении винта регулировки CO2 (1) значения
измерений будут изменяться циклично от максимального к минимальному.
Для настройки наилучшего значения используйте газоанализатор при данной
регулировке.
Только для HeatMaster® 120 TC
