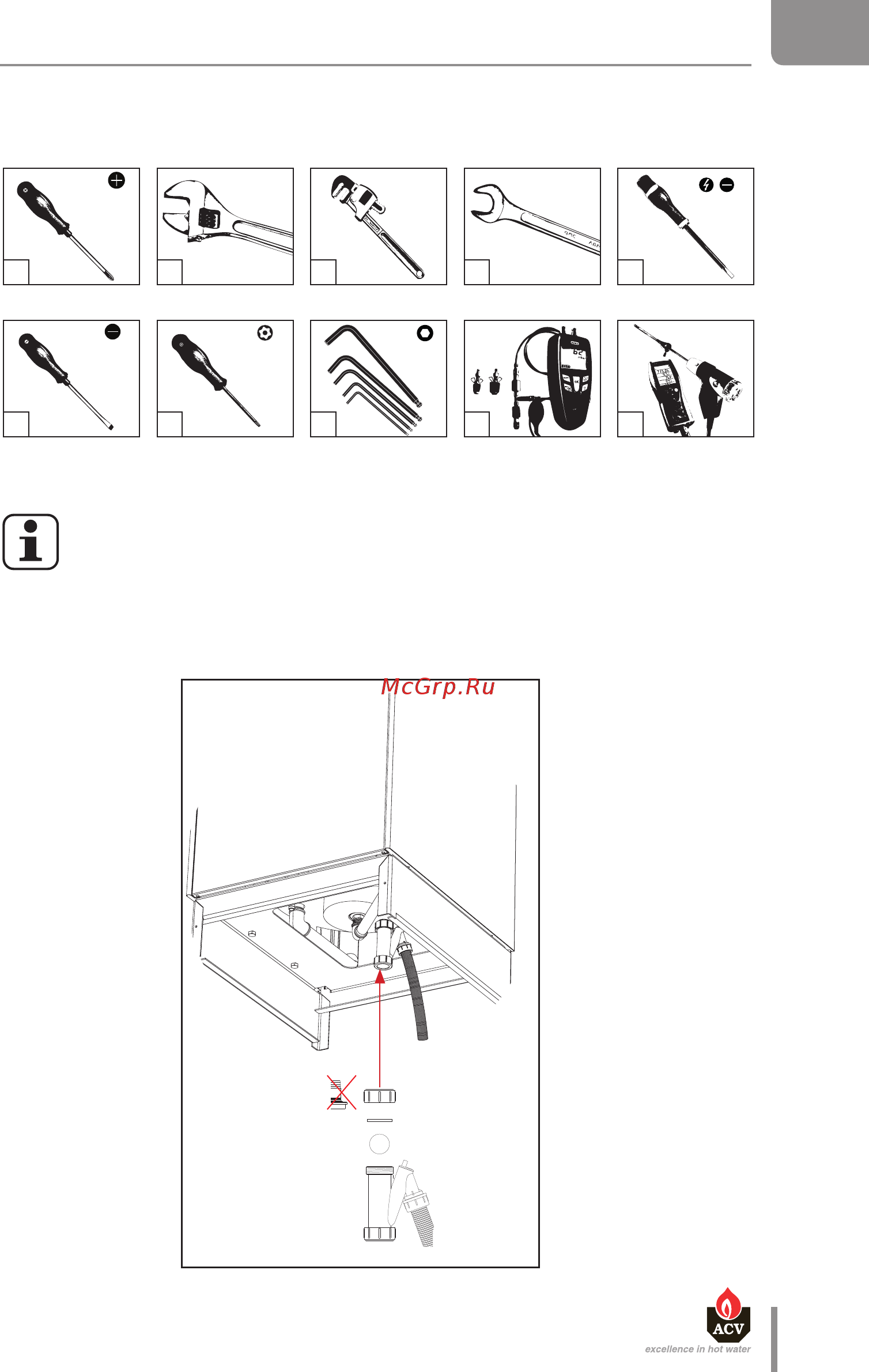

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
(не поставляются с устройством)
Манометр
(мбар)
ru
41
RU
664Y5800 • A
ИНСТРУКЦИИ ПО УСТАНОВКЕ
ПОДГОТОВКА КОТЛА К ПЕРВОМУ ЗАПУСКУ
Перед установкой котла, необходимо установить:
• Сифон для отвода конденсата
Если вы испольщуете Комплект быстрого подключения (HeatMaster® 25 / 35 /
45 TC), установите его в задней части котла прежде, чем поместить прибор на
рабочее место.
