Транспортировка котла 5
23
Оставляем за собой прав о на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
5.1Подъем и перенос отопительного котла
Для подъема и переноса котла за него можно
браться снизу боковых сторон (рис.3, поз. 1).
5.2 Транспортировка отопительного котла на тележке
Для транспортировки отопительного котла
Logano G124 WS необходимо выполнить
следующие действия:
! Приставить тележку для транспортировки котла
(рис.4, поз.2) к его задней стенке (рис.4, поз. 1).
! Закрепить тележку (рис.4, поз.2) тремя бараш-
ковыми гайками (рис.4, поз.3) к задней стенке
котла (рис.4, поз. 1).

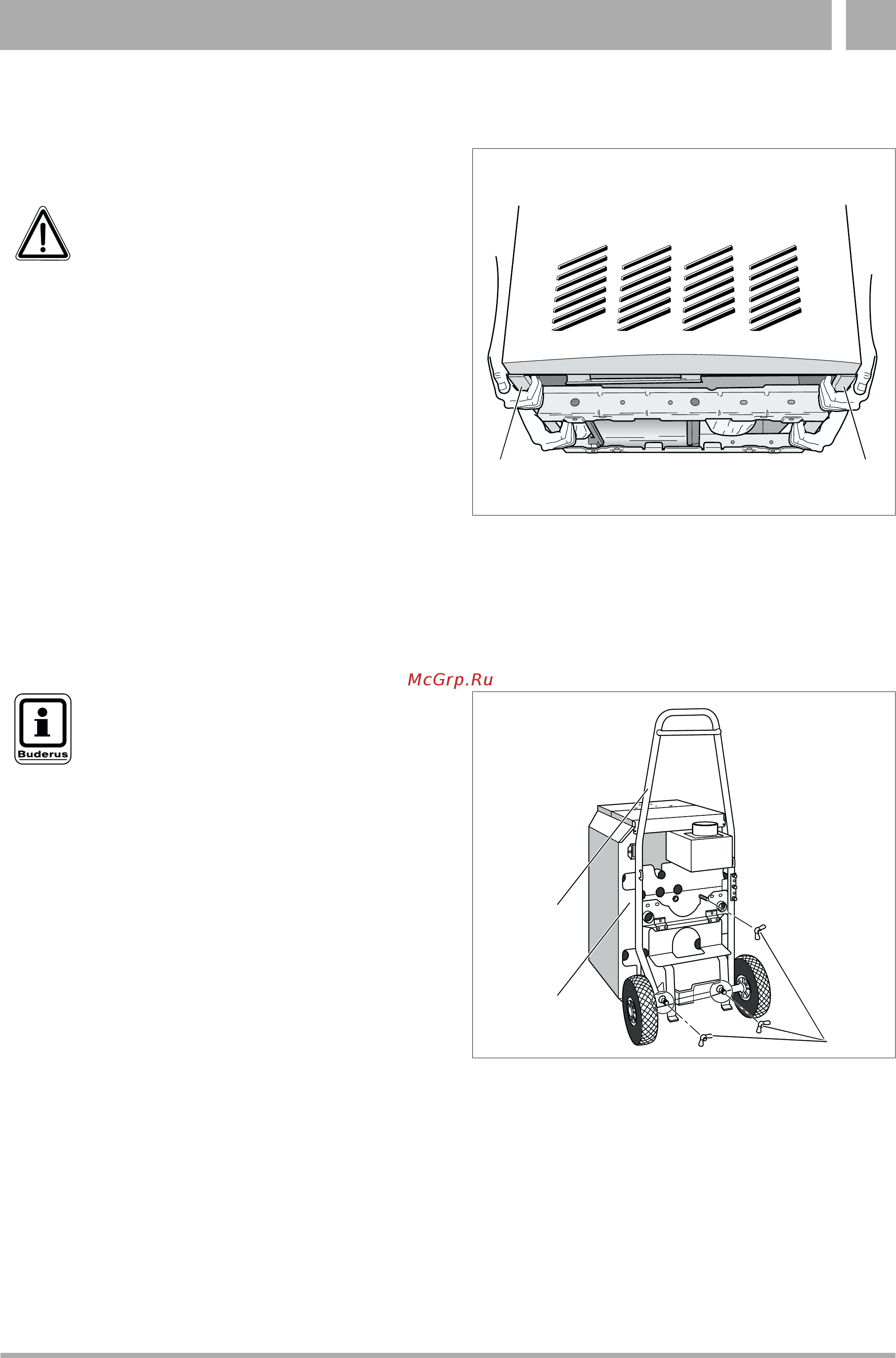

Рис. 3 Подъем и перенос отопительного котла
поз. 1: боковые стенки
1 1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного подъема и
переноса котла.
! Поднимать и переносить отопи-
тельный котел можно только за
предусмотренные боковые стенки.
! Поднимать и переносить котел
нужно всегда вдвоем.
Рис. 4 Фиксирование котла на тележке для его
транспортировки
поз. 1: задняя сторона отопительного котла
поз. 2: тележка для тран спортировки котла
поз. 3: барашковые гайки
1
2
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Тележку для транспортировки котла
можно заказать в наших филиалах.
