Подключение котла к водопроводу и к системе отвода дымовых газов7

7.3 Обратная линия системы отопления

! Обратную линию системы отопления всегда под-

ключать к переходнику с G 1¼ на R 1 (рис. 10,

поз.4).

! Заказчик должен установить кран для заполне-

ния и слива в об ратную линию.

7.4 Подающая линия системы

отопления

! Подключить подающую линию системы ото-

пления к патрубку на отопительном котле VK

(рис. 10, поз.3).

7.5 Подключение обратной и

подающей линий бака-

водонагревателя

! Подсоединить обратную линию бака-водона-

гревателя к нижнему отводу тройника (рис.9,

поз.3, стр.27).

! Подключить подающую линию бака-

водонагревателя к VS (рис. 10, поз.2).

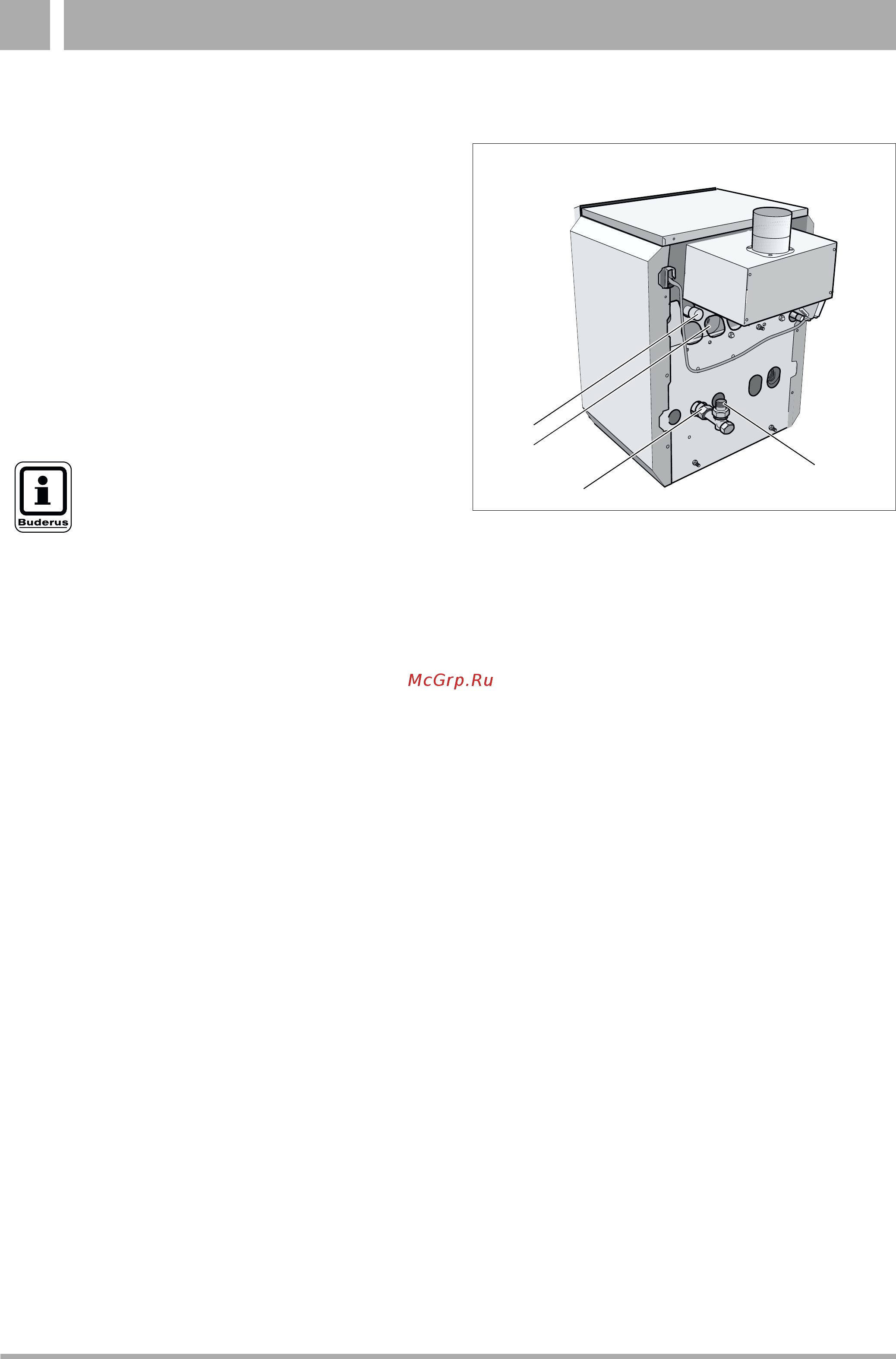

Рис. 10 Подключения Logano G124 WS

поз. 1: обратная линия отопительного котла RK (R 1)

поз. 2: подающая линия бака-водонагревателя VS

(Rp 1)

поз. 3: подающая линия отопительного котла VK (R 1)

поз. 4: переходник с G 1¼ на R 1

4УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Мы рекомендуем на подающей линии

устанавливать систему безопасности

котла (дополнительное оборудование)

или воздушный клапан (дополнитель-

ный заказ). Сис тема безопасности

может монтироваться только вместе с

комплектом подсоединения котла KAS1

или KAS2 к баку или отопительному

контуру.
