Включение отопительной установки9
9.2.4 Удаление воздуха из газопровода
! Открутить запорный винт на контрольном ниппе-
ле для подключения газа и удаления воздуха
(рис. 25, поз. 1) на газовой арматуре на два
оборота и надеть шланг.
! Медленно открыть газовый запорный кран.
! Выходящий газ пропустить через водя ной затвор.
Если воздух больше не выходит, то снять шланг
и завернуть запорный винт.
! Закрыть газовый запорный кран.
9.2.5 Проверка приточно-вытяжной вентиляции
и подключения тракта дымовых газов
Подробная инфорамация об условиях и требовани-
ях к приточному воздуху и тракту дымовых газов
приведена в главе 1 "Условия эксплуатации
отопительного котла" в таб.3, стр.7 и таб.4, стр.8.
! Проверить соответствие отверстий приточно-
вытяжной вентиляции местным правилами и
требованиям к прокладке газопроводов.
! Проверить соответствие подключения газа дей-
ствующим нормам (см. главу 7.6 "Указания для
подключения присоединительного участка
дымовых газов и системы контроля дымовых
газов", стр. 29).

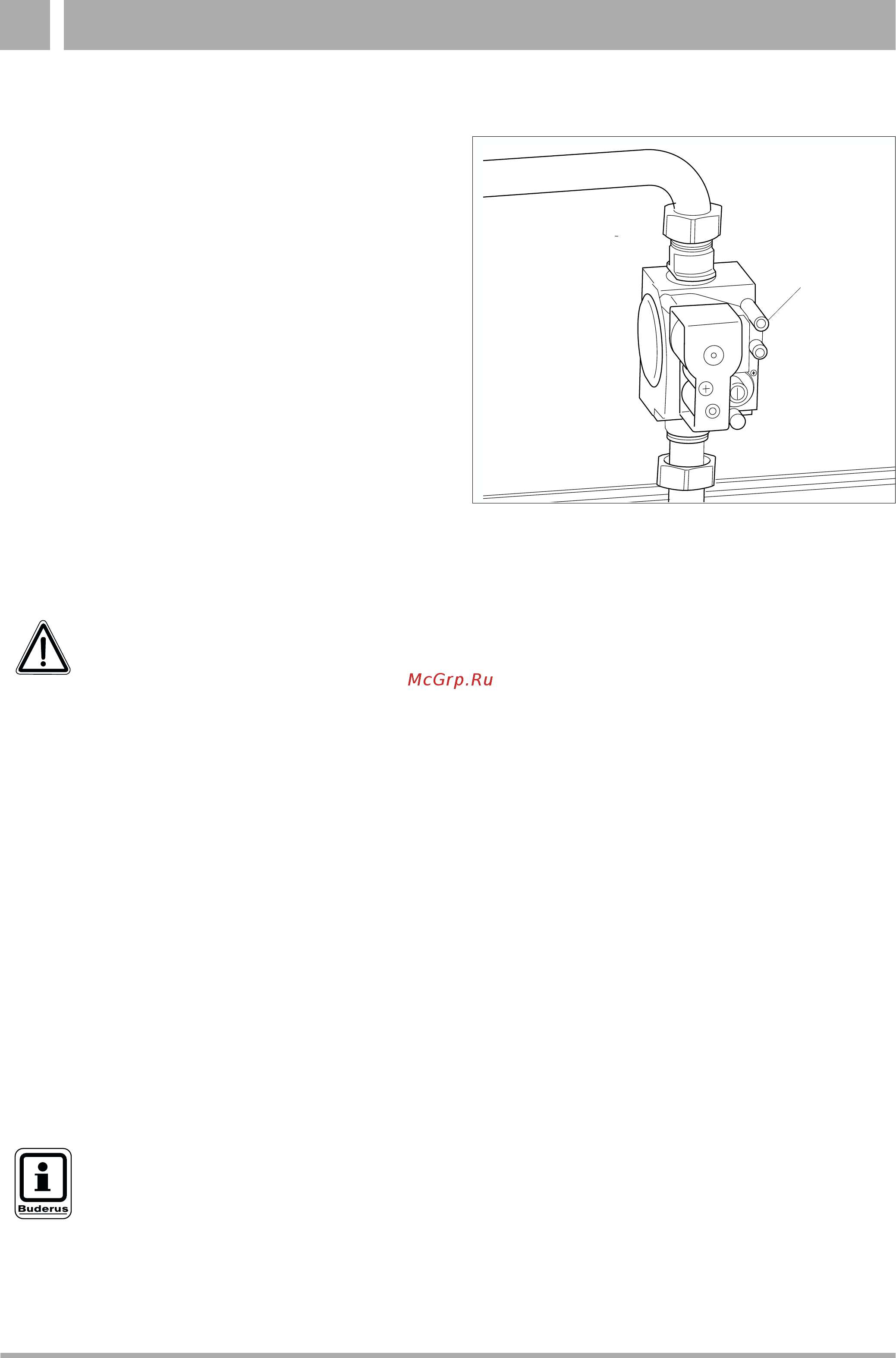

Рис. 25 Газовая арматура "SIT" 840 Sigma
1
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления.
Недостаточный приток свежего возду-
ха в помещение может привести к
опасным отравлени ям дымовыми
газами.
! Следите за тем, чтобы вентиляци-
онные отверстия для притока и
вытяжки воздуха не были умень-
шены в сечении или перекрыты.
! Запрещается эксплуатировать ото-
пительный котел, если невозможно
сразу устранить неисправность.
! Укажите письменно лицам, экс-
плуатирующим оборудование,
на недостатки и опасности.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Позаботьтесь о том, чтобы возможные
недостатки были незамедлительно
устранены.
