Buderus Logano G124 32-4 WS [24/80] Установка отопительного котла
![Buderus Logano G124 32-4 WS [24/80] Установка отопительного котла](/views2/1421988/page24/bg18.png)
24
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Установка отопительного котла6
6 Установка отопительного котла
В этой главе дается информация о том, как пра-
вильно установить специальный газовый котел
Logano G124 WS.
Другую информацию об условиях и требованиях к
помещению установки оборудования, а также к
подаче приточного воздуха и тракту дымовых газов
можно узнать из главы 1 "Условия эксплуатации
отопительного котла" и в таб.3, стр.7 и та б.4,
стр.8.
6.1 Рекомендуемые расстояния от стен
При сооружении фундамента или площадки для
установки котла необходимо выдержать приве-
денные расстояния от стен (рис.5). Фундамент
или площадка для установки котла должны быть
ровными и горизонтальными. Отопительный котел
должен быть установлен заподлицо с краем фун-
дамента.
Отопительный котел может быть установлен слева
или справа от входной двери (см. пример на рис.5).
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
! Котел должен быть установлен в
помещении, защищенном от холода.

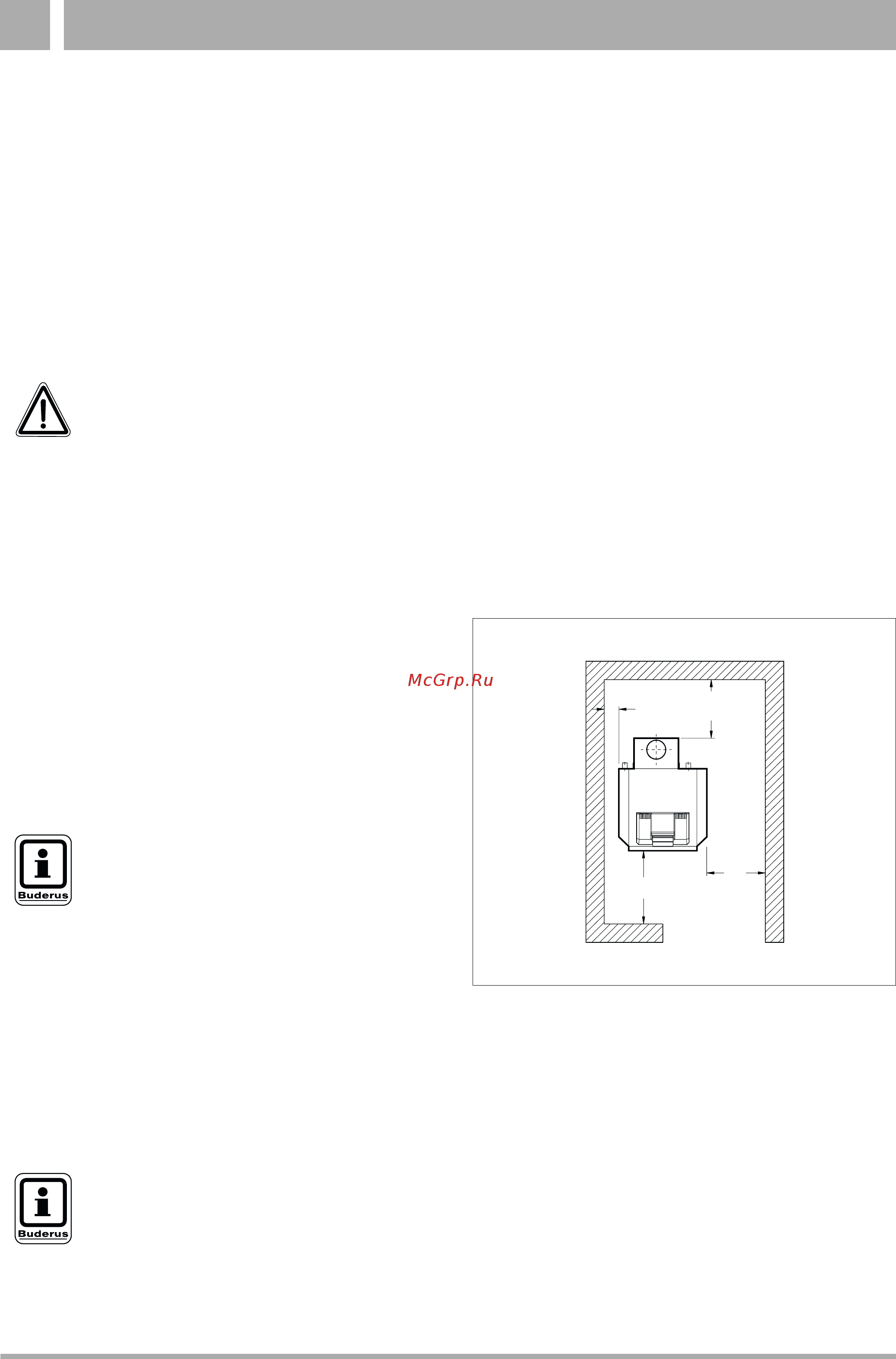

Рис. 5 Помещение для установки котла ( расположение
слева). Размеры в мм
400
(100)
400
(100)
400
500
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При установке отопительного котла
необходимо соблюдать приведенные
минимальные расстояния (указаны в
скобках) (см. пример на рис.5). Для
удобства проведения монтажа, техни-
ческого обслуживания и сервисных
работ выдерживайте рекомендуемые
расстояния от стен. При комбинации
котла Logano G124 WS с баком-водо-
нагревателем необходимо соблюдать
расстояние от стен, приведенные в
инструкции по монтажу соответству-
ющего бака.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В случае, если бак-водонагреватель
устанавливается под котлом или рядом
с ним, выполняйте рекомендации ин-
струкции по монтажу, прилагаемой к
трубному соединению.
