6.2 Установка опорных болтов
С помощью опорных болтов (рис.6, поз. 1) можно
компенсировать возможные неровности фундамен-
та или площадки, выровняв котел строго горизон-
тально.
Установка опорных болтов с помощью тележки
для транспортировки котла
! Котел, установленный на тележке для транспор-
тировки (рис.6, поз.3), слегка наклонить назад
(рис.6).
! Закрутить опорные болты (рис.6, поз. 1) на
5 – 10 мм в резьбовые отверстия угловых планок
(рис.6, поз.2).
! Осторожно установить котел.
Установка опорных болтов без тележки для
транспортировки котла
! Наклонить котел набок или назад таким образом,
чтобы второй человек мог закрутить опорные
болты.
6.3 Выравнивание отопительного
котла
Котел нужно выровнять по горизонтали и вертикали
так, чтобы в нем не скапливался воздух.
! По необходимости закручивайте или выкручи-
вайте опорные болты (рис.7, поз. 1 ), чтобы с
помощью уровня выровнять котел как в гори-
зонтальной, так и в вертикальной плоскостях
(рис.7, поз.2).

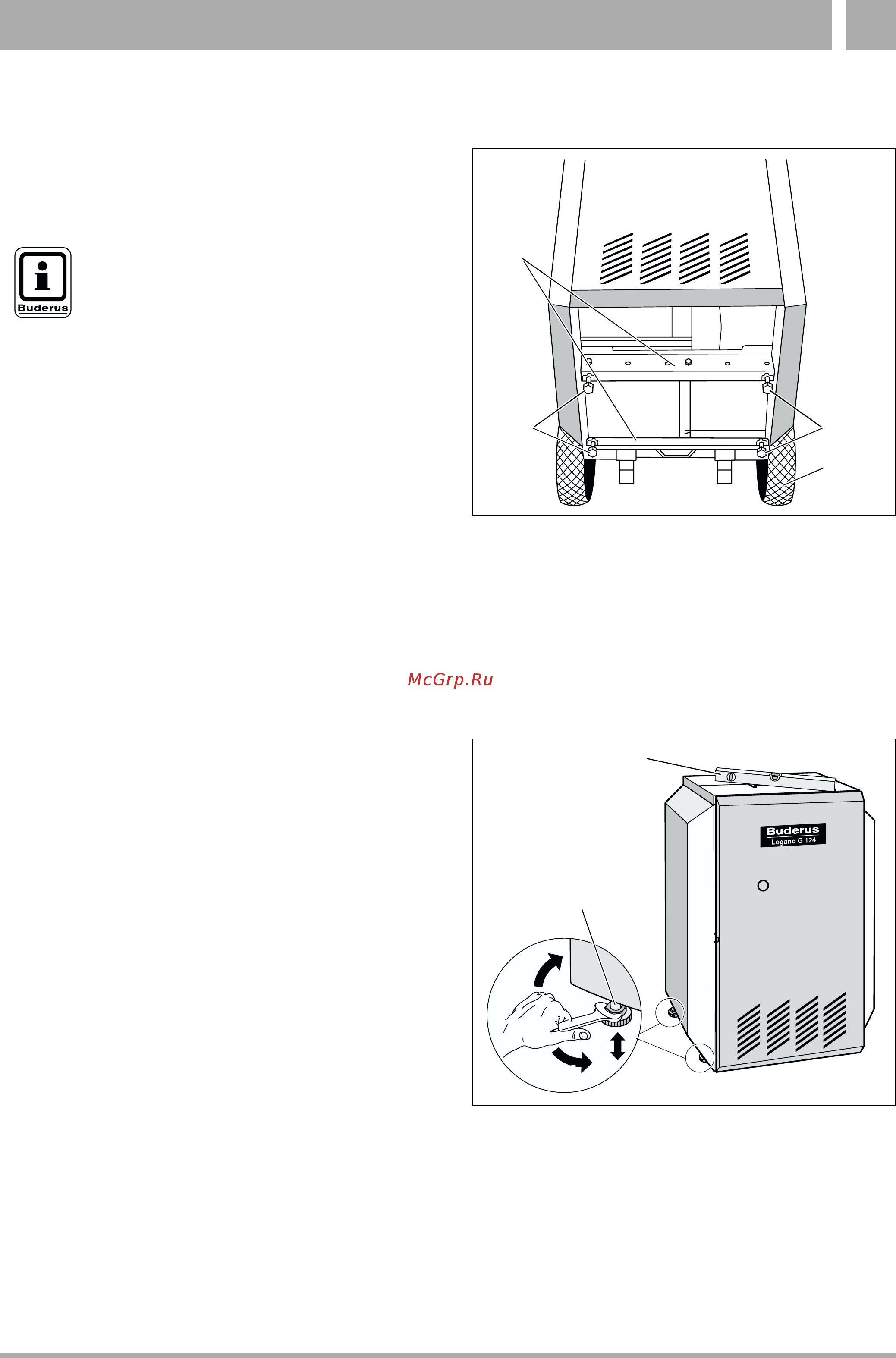

Рис. 6 Установка опорных болтов с помощью тележки
для транспортировки котла
поз. 1: опорные болты
поз. 2: угловые планки
поз. 3: тележка для транспортировки котла
11
3
2УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Опорные болты монтируются только в
том случае, если под котлом не уста-
навливается бак-водонагреватель.
Рис. 7 Выравнивание отопительного котла опорными
болтами
поз. 1: опорные болты
поз. 2: уровень
1
2
