Выполнение электрических подключений 8
37
Оставляем за собой прав о на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WSИздание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
! Выполнить штекерное соединение провода
горелки в соответствии с электросхемой.
! Лишние по длине капиллярные трубки и провода
уложить на изоляцию котлового блока. Не пере-
гибать капиллярные трубки!
! Все провода закрепить хомутами (рис. 18):
Вставить хомут с проводом сверху в шлицы
рамки (рис. 18); пластинка рычага должна быть
при этом напр авлена вверх (рис. 18, шаг 1).
Сдвинуть хомуты вниз (рис. 18, шаг 2).
Нажать на хомут (рис. 18, шаг 3).
Повернуть рычажок вверх (рис. 18, шаг 4).
Только для системы управления Logamatic 4000:
Вставить оба нижних крюка (рис. 19, поз.4)
справа и слева на задней стенке (рис. 19, поз.6)
шлицом в верхнюю кромку гнезда рамки (рис. 19,
поз.2).
Слегка нажать верхние эластичные крюки
(рис. 19, поз.3) внутрь (по стрелке) и вставить
заднюю стенку (рис. 19, поз.6) так, чтобы оба
крюка защелкнулись.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Штекеры можно слегка отжимать
отверткой от штекерной планки.

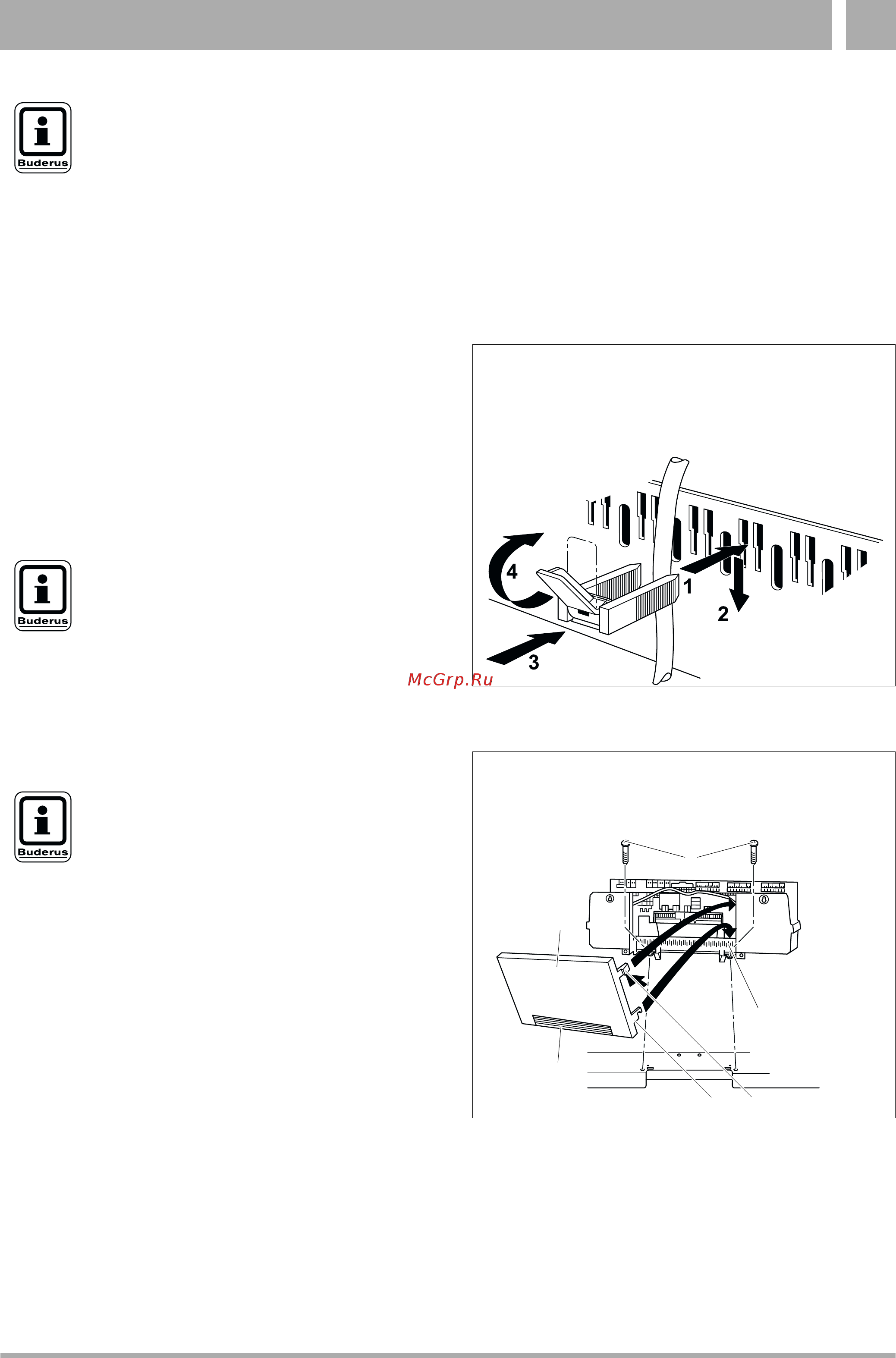

Рис. 18 Крепление провода хомутом
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Аккуратно прокладывайте провода и
капиллярные трубки!
Обеспечьте надежное подключение к
сети по EN 50 165.
Соблюдайте местные предписания.
Рис. 19 Крепление системы управления Logamatic 4000
поз. 1: винты
поз. 2: гнездо рамки
поз. 3: вставные крюки
поз. 4: крюки
поз. 5: заглушка
поз. 6: задняя крышка
6
2
1
5
4
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Система управления Logamatic 4000:
При необходимости можно выломать
или вырезать заглушку (рис. 19, поз.5)
на задней стенке (рис. 19, поз.6).
