Включение отопительной установки9
Проверка системы контроля дымовых газов
AW 10
! Включить отопительный котел.
! Перевести систему управления на ручной режим
или на режим контроля дымовых газов и на регу-
ляторе температуры котловой воды установить
максимальную температуру.
! Снять систему контроля дымовых газов (рис. 35,
поз. 1) с прерывателя тяги.
! При работающей горелке удерживать датчик
температуры (рис. 35, поз.4) в середине потока
дымовых газов.
Подача газа прекращается максимум на 120 секунд,
и горелка выключается.
! Вновь установить систему контроля дымовых
газов (рис.35, поз. 1).
! Примерно через 2 минуты снять защитный
колпачок (рис. 35, поз.3) и нажать на
разблокировочный штифт (рис. 35, поз.2).
! Вновь установить защитный колпачок.
! Смонтировать переднюю стенку котла и
включить систему управления, выполняя
рекомендации прилагаемой инструкции по
эксплуатации.
9.2.12 Установка передней стенки котла
! Подвесить переднюю стенку котла (рис. 36,
поз.2).
! Вставить и закрутить справа и слева в боковые
стенки фиксирующие винты (рис. 36, поз. 1).
! Закрепить прозрачный конверт с технической
документацией на видном месте на боковой
стенке котла.
9.2.13 Информирование обслуживающего
персонала и передача ему технической
документации
Познакомьте обслуживающий персонал с отопи-
тельной установкой и эксплуатацией котла.
Передайте ему при этом техническую докумен-
тацию.

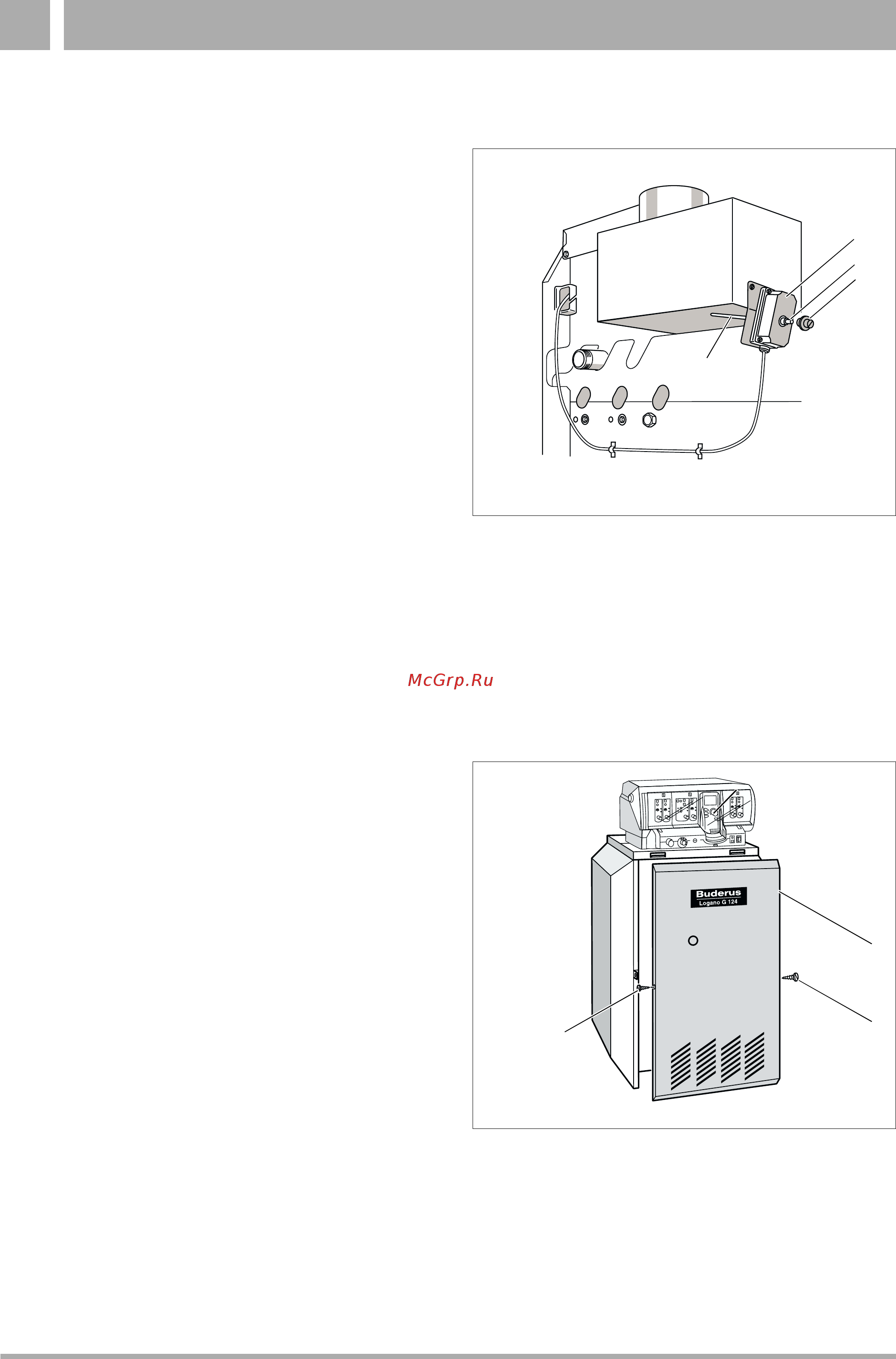

Рис. 35 Проверка системы контроля дымовых газов
AW 10
поз. 1: система контроля дымовых газов
поз. 2: разблокировочный штифт
поз. 3: защитный колпачок
поз. 4: датчик температуры дымовых газов
2
3
4
1
Рис. 36 Установка передней стенки котла
поз. 1: фиксирующие болты
поз. 2: передняя стенка котла
1
6
1
2
