30
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Подключение котла к водопроводу и к системе отвода дымовых газов7
Исполнение B
11BS
(с системой контроля
дымовых газов)
В соответствии с региональными и национальными
положениями или законами может быть предусмот-
рена установка системы контроля дымовых газов,
например, при эксплуатации котла в жилых поме-
щениях или в других помещениях, используемых
вподобных целях, или в крышных котельных.
Система контроля перекрывает подачу газа, если
дымовые газы поступают в помещение котельной.
Горелка выключается.
Повторный пуск котла (после устранения
неисправности):
– Если имеется теплопотребность, система кон-
троля дымовых газов AW 50 (рис. 11, поз. 1)
через несколько минут вновь автоматически
запускает горелку.
– На системе контроля дымовых газов AW 10
(рис. 11, поз.2) примерно через две минуты
снимите защитный колпачок (рис. 11, поз.5)
инажмите разблокировочный штифт (рис. 11,
поз.4).

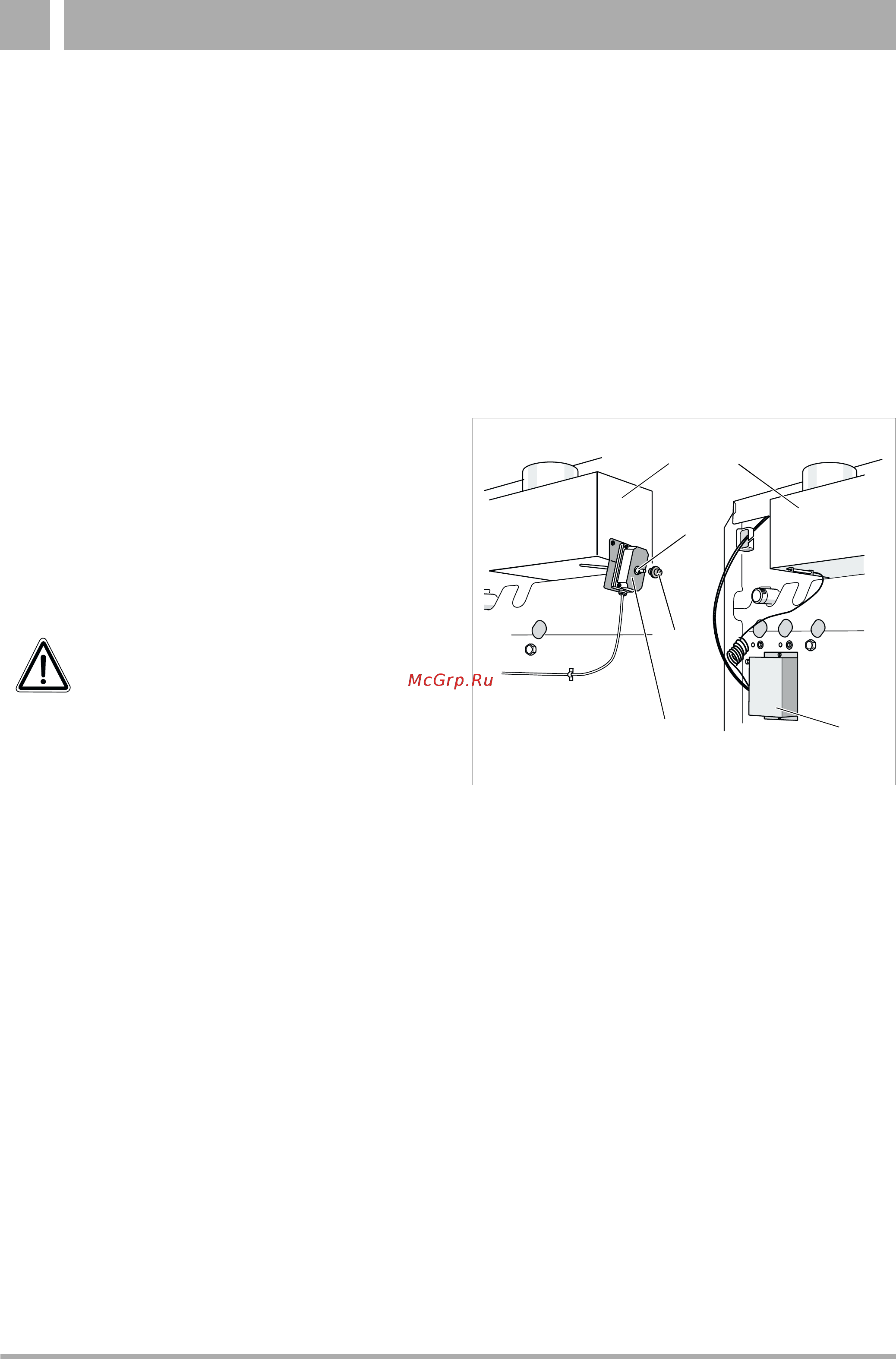

Рис. 11 Системы контроля дымовых газов
поз. 1: система контроля дымовых газов AW 50
поз. 2: система контроля дымовых газов AW 10
поз. 3: прерыватель тяги
поз. 4: разблокировочный штифт
поз. 5: защитный колпачок
1
3
3
2
4
5
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления.
При вмешательстве в систему кон-
троля возникает угроза отравления
человека выходящими дымовыми
газами.
! Не допускается проводить никаких
ремонтных работ в системе контро-
ля дымовых газов.
! При замене запчастей пользуйтесь
только оригинальными запасными
частями.
! После замены установите датчик
температуры дымовых газов в
прежнее положение.
