![Buderus Logano G124 32-4 WS [46/80] Включение отопительной установки 9](/img/pdf.png)
Buderus Logano G124 32-4 WS [46/80] Включение отопительной установки 9
![Buderus Logano G124 32-4 WS [46/80] Включение отопительной установки 9](/views2/1421988/page46/bg2e.png)
46
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Включение отопительной установки9
9.2.8 Измерение подаваемого давления газа
! На два оборота открутить винт на ниппеле для
контроля подаваемого давления газа и удаления
воздуха (рис. 30, поз. 1) на газовой арматуре.
! Надеть измерительный шланг U-образного
манометра на контрольный ниппел ь.
! Измерить подаваемое давление газа при
работающей горелке. Значение записать в
протокол пуска в эксплуатацию.
– При отсутствии необходимого подаваемого дав-
ления газа (таб.22, стр. 47) нужно связаться с
уполномоченной организацией по
газоснабжению.
– При слишком высоком давлении газа необходимо
установить перед газопроводной арматурой до-
полнительный регулятор давления газа.
! Снять измерительный шланг.
! Осторожно закрутить ниппель (рис. 30, поз. 1).
9.2.9 Проверка герметичности в рабочем
режиме
! При работе горелки проверить пенообразующим
средством все места уплотнения на всем протя-
жении газового тракта :
– контрольный ни ппель,
– форсунки,
– резьбовые соединения и т.д.
Средство для проверки герметичности на газопро-
воде должно иметь разрешение на применение.

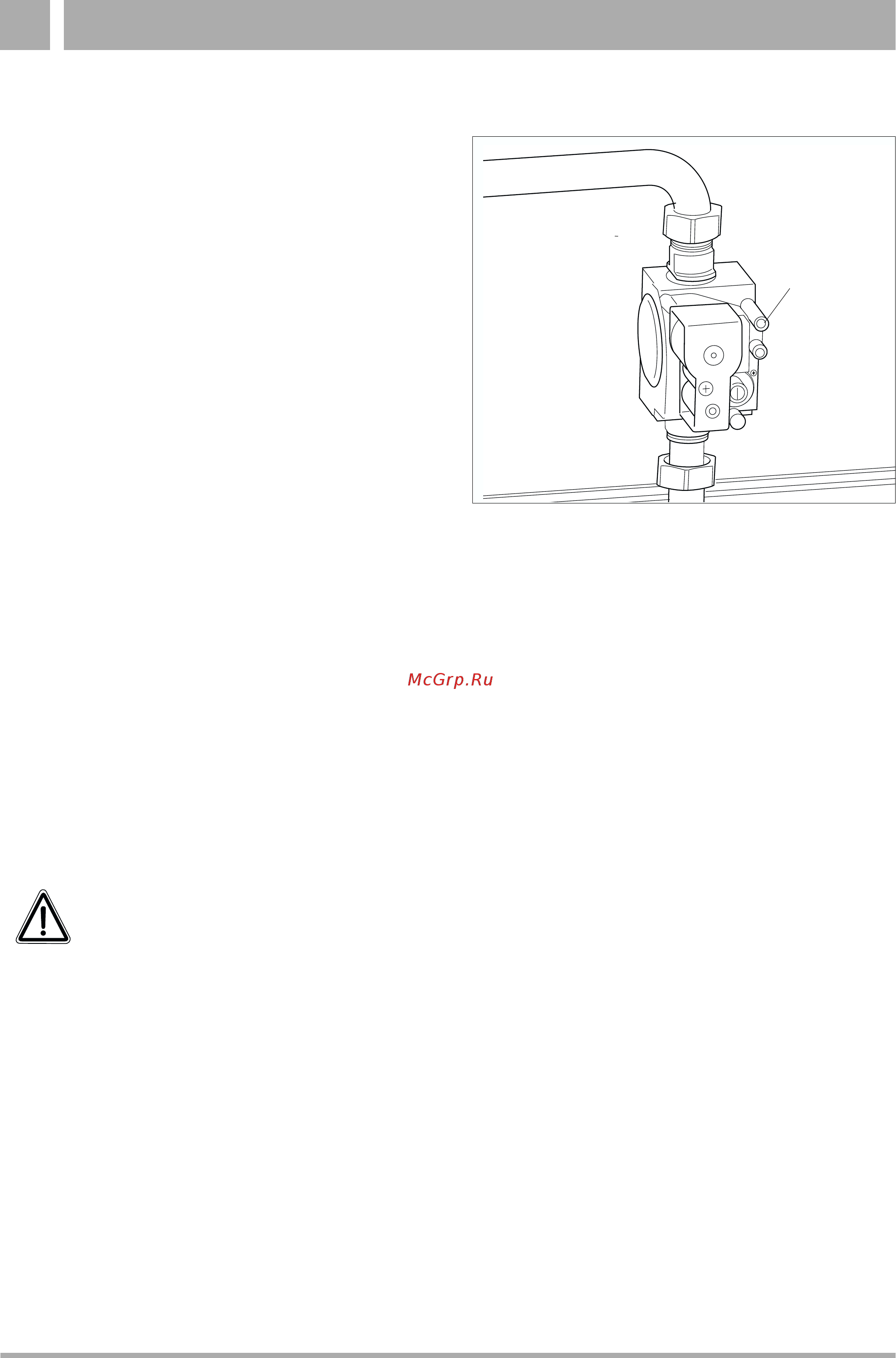

Рис. 30 Газовая арматура "SIT" 840 Sigma
поз. 1: контрольный ниппель
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕ НИЕ
ОБОРУДОВАНИЯ
из-за короткого замыкания.
! Перед определением мест утечек
прикройте опасные места.
! При распылении средства для опре-
деления утечки не направляйте
струю на кабели, штекеры или элек-
трические соединения. Не допуска-
йте попадания капель на эти места.
