Buderus Logano G124 32-4 WS [54/80] Выключение отопительной установки
![Buderus Logano G124 32-4 WS [54/80] Выключение отопительной установки](/views2/1421988/page54/bg36.png)
54
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Выключение отопительной установки10
10 Выключение отопительной установки
10.1 Выключение отопительной
установки на системе управления
! Установить пусковой выключатель (рис. 37,
поз. 1 или рис.38, поз. 1) в положение
"0" (ВЫКЛ).
! Закрыть главный запорный кран или газовый
запорный кран.
10.2 Выключение отопительной
установки при аварии
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
При отрицательной температуре отопи-
тельная установка может замерзнуть,
если не включена система управления.
! Защитите отопительную установку
от замораживания.
! При выключенной системе управле-
ния нужно слить воду из отопитель-
ного котла, бака-водонагревателя,
трубопроводов системы отопления,
а также, на сколько это возможно,
из труб горячего водоснабжения.

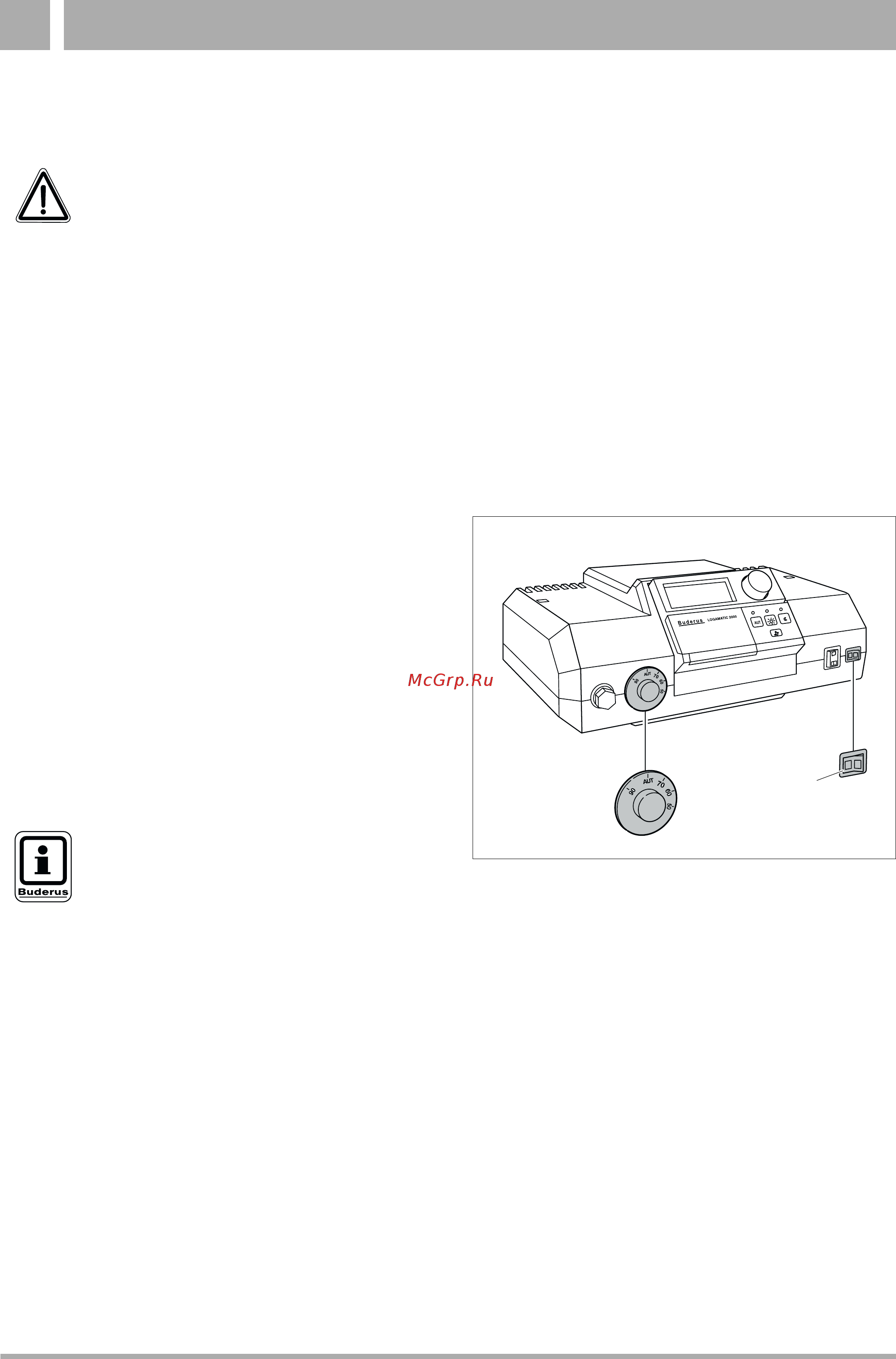

Рис. 37 Система управления Logamatic 2000
I
0
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
! Только в случае аварии отключайте
отопительную установку защитным
автоматом котельной или аварий-
ным выключателем.
