Buderus Logano G124 32-4 WS [73/80] Устранение неисправностей горелки
![Buderus Logano G124 32-4 WS [73/80] Устранение неисправностей горелки](/views2/1421988/page73/bg49.png)
Устранение неисправностей горелки 13
73
Оставляем за собой прав о на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G124 WS • Издание 06/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
13 Устранение неисправностей горелки
При возникновении неисправности горелки загора-
ется сигнальная лампочка на кнопке подавления
помех (рис. 52, поз. 1), расположенной на отопи-
тельном котле.
Вы можете нажать кнопку подавления помех на го-
релке через отверстие (рис.52, поз. 1) на передней
стенке котла (рис.52, поз.2). Для этого не нужно
демонти ровать переднюю стенку.
! Нажать кнопку подавления помех горелки
(рис.52, поз. 1).
Если горелка не включается после трех попыток, см.
главу 14 "Устранение неиспр авностей", стр.74.

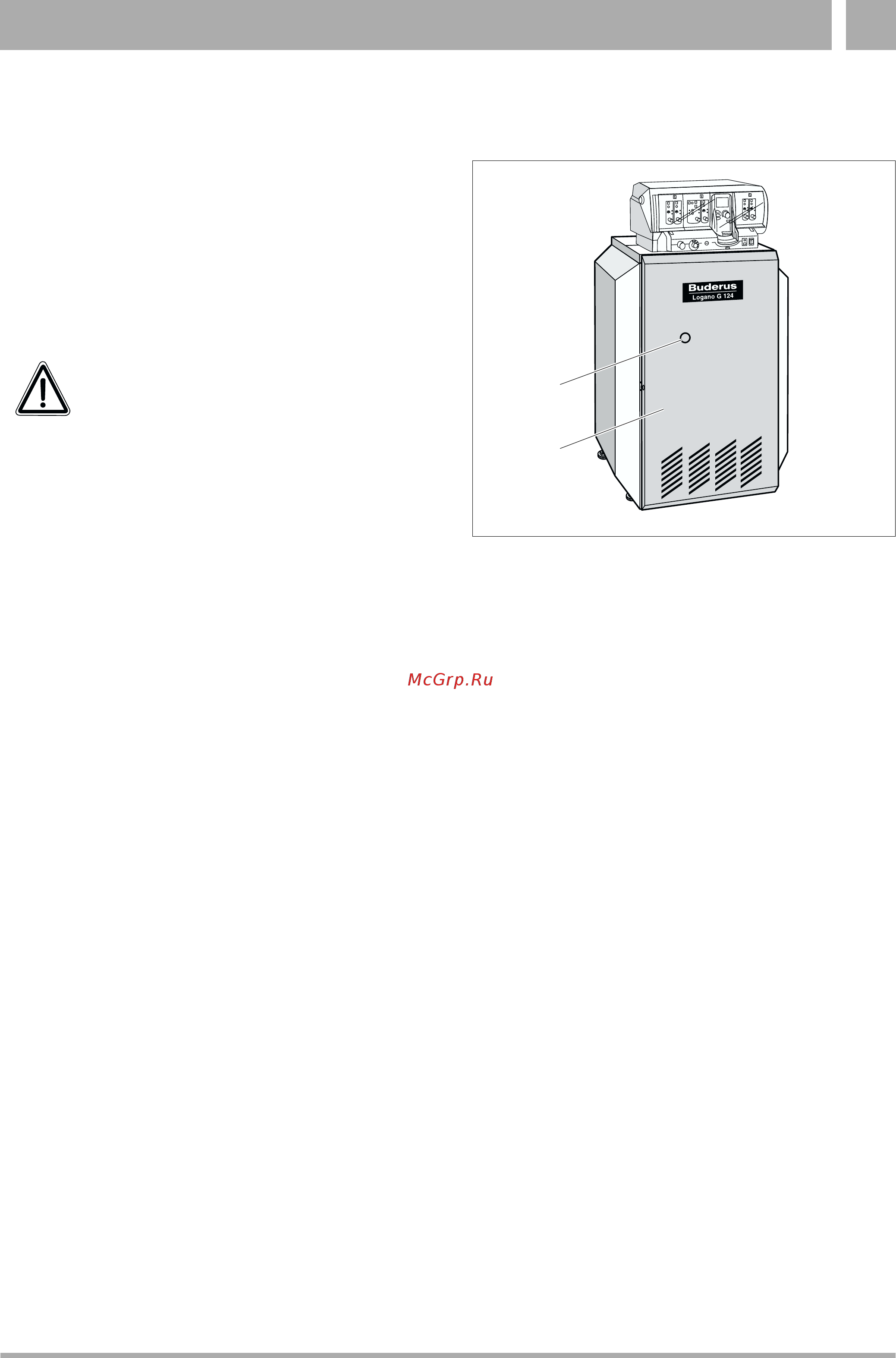

Рис. 52 Устранение неисправностей горел ки
поз. 1: отверстие с кнопкой подавления помех и
сигнальной лампочкой
поз. 2: передняя стенка котла
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
При отрицательной температуре отопи-
тельная установка может замерзнуть,
если не включена система управления.
! Защитите отопительную установку
от замораживания.
! При выключенной системе управле-
ния нужно слить воду из отопитель-
ного котла, бака-водонагревателя,
трубопроводов системы отопления,
а также, насколько это возможно, из
труб системы ГВС.
